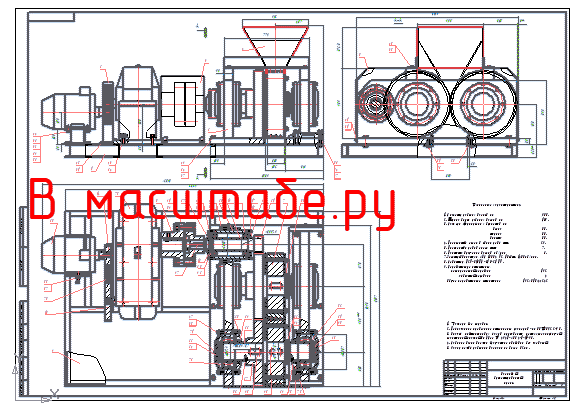

Валковый брикетировочный пресс

Техническая характеристика.

1. Диаметр рабочих валков, мм 600.
2. Ширина бочки рабочих валков, мм 150.
3. Размеры формируемых брикетов, мм
длина 35.
ширина 30.
высота 30.
4. Количество ячеек в одном ряду, шт. 29.
5. Количество рядов ячеек, шт. 7.
6. Частота вращения валков, об/мин 6.
7.Электродвигатель: АИР 160S4 У2; 15квт., 1450об/мин.
8. Редуктор: Ц2У-315НМ-31,5-21 ЦУ.
9. Передаточное отношение:
клиноремённой передачи 1,92
зубчатой передачи 4
10. Общее передаточное отношение 1,92х31,5х4=242

Состав: ВО, Спецификации нет

Софт: CDW

Файлы:

Архив не поддерживается. Не удается прочитать файл архива (/home/v/vmasshtabe/public_html/wp-content/uploads/2009/01/press.rar).
Оставьте комментарий, чтобы модератор проверил файл.

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
Вебинар Siemens

Автор:

Дата:

Просмотры: 10 908

345 LoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D

    • Еще чертежи и проекты по этой теме:

    масло

    Рейтинг: 100

    Софт: КОМПАС-3D + AutoCAD

    Состав: Сборник чертежей

    0  1 1
    Сборник чертежей маслопрессы
    Виноматериалы

    Рейтинг: 30

    Софт: Компас-3D 13SP2

    Состав: Линия производства виноматериалов (Технологическая схема), Шнековый пресс (ВО), Записка

    0  9 250
    Линия производства виноматериалов с расчетом шнекового пресса

    Рейтинг: 100

    Софт: Компас v13

    Состав: Машино-аппаратурная схема, Пресс шнековый типа ВПО-20А (СБ), Привод (СБ), Спецификации, ПЗ

    3  23 279
    Шнековый пресс ВПО-20А (модернезированый)

    Рейтинг: 500

    Софт: SW Premium, eDrawings

    Состав: 3D сборочный.

    6  2 354
    3D сборочная модель установки брикетирования биомассы.
    Вертикальный пресс ПВЖ-60BO_Model

    Рейтинг: 40

    Софт: AutoCAD

    Состав: ВО,СБ, Спецификации

    2  4 235
    Пресс для предварительного отжатия свекольного жома ПВЖ-60
    Вебинар Siemens

    Автор: admin

    Дата: 2009-01-21

    Просмотры: 10 908

    345 LoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D

    • 9 КОММЕНТАРИЕВ

    Вверх Вниз
    1
    Vitaliy
    2011-03-13 в 12:33 ⋅

    Подскажите, пожалуйста, где можно найти спецификацию на данный чертеж?

      2
      mppnik
      2011-03-13 в 14:45 ⋅

      составить

        3
        Vitaliy
        2011-03-14 в 09:42 ⋅

        с радостью бы, но к глубокому сожалению, мне немножко сложно (не достаточно инженерных навыков) точно определить все позиции, материалы, ГОСТы и т.д. :)
        Если я правильно понял этот станок сильно сжимает древесную стружку в брикеты, а он может сжимать ее слегка?

          4
          admin
          2011-03-14 в 10:03 ⋅

          Этот пресс "валковый" от расположения валков зависит какой получится брикет. А ваш вопрос можно перефразировать как "может ли каток укатывающий асфальт давить на него слабее". А по поводу спецификации, 90% или даже больше деталей стандартны, муфты, болты, гайки, передачи, двигатель, редуктор, подшипник, на все это можно очень легко сделать спецификацию.

            5
            Vitaliy
            2011-03-14 в 14:13 ⋅

            ясно. спасибо.

    6
    Max7v
    2013-11-25 в 16:24 ⋅

    стоимость полного комплекта чертежей?

    8
    polgroup
    2017-11-28 в 15:24 ⋅

    Состав: ВО, Спецификации нет.
    А что такое ВО?
    Мне нужны чертежи деталировки и СБ.
