Расчет вихревой сушилки для крахмала

Проект вихревой сушилки для крахмала производительностью 500 кг/ч. с расчетами пылеуловителя ВЗП, скруббера Вентури, калориферов и т.д.

Введение 4
1. Состояние вопроса 5
2. Технические описания и расчеты 13
2.1 Описание принципа работы технологической схемы 13
2.2 Описание принципа работы проектируемого аппарата 14
3. Технические расчеты проектируемого аппарата 15
3.1 Материальный расчет установки 15
3.2 Тепловой расчет установки 16
3.3 Конструктивный расчет вихревой сушилки 20
4. Технические расчеты комплектующего оборудования 24
4.1 Расчет и подбор калориферов 24
4.2 Расчет пылеуловителя ВЗП 26
4.3 Расчет скруббера Вентури 28
5. Гидравлический расчет установки 31
5.1 Гидравлический расчёт линии воздуха 31
5.2 Подбор нагнетательного оборудования 35
Заключение 36
Список использованных источников 37
Приложение (H-d диаграмма) 38

Состав: ВО, ТС, ПЗ Язык документа

Софт: КОМПАС-3D 12

Файлы:
(ГОТОВО100)/

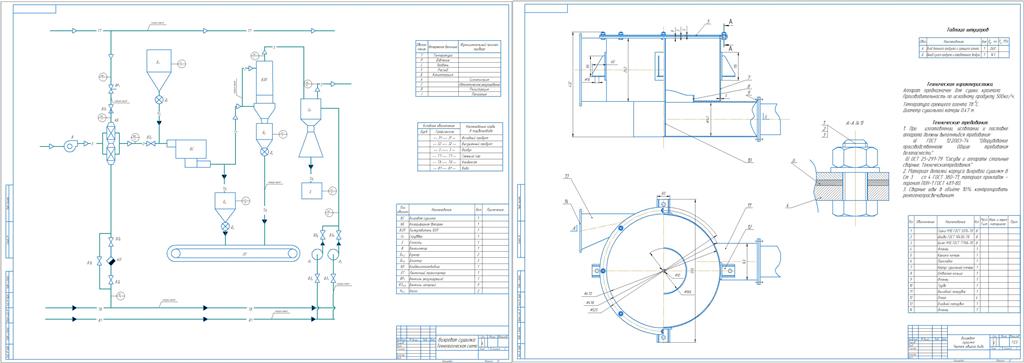

(ГОТОВО100)/Лист№2.cdw
(ГОТОВО100)/Лист№1.cdw
(ГОТОВО100)/ВИХРЕВАЯ.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Headsman
Дата: 2013-04-21
