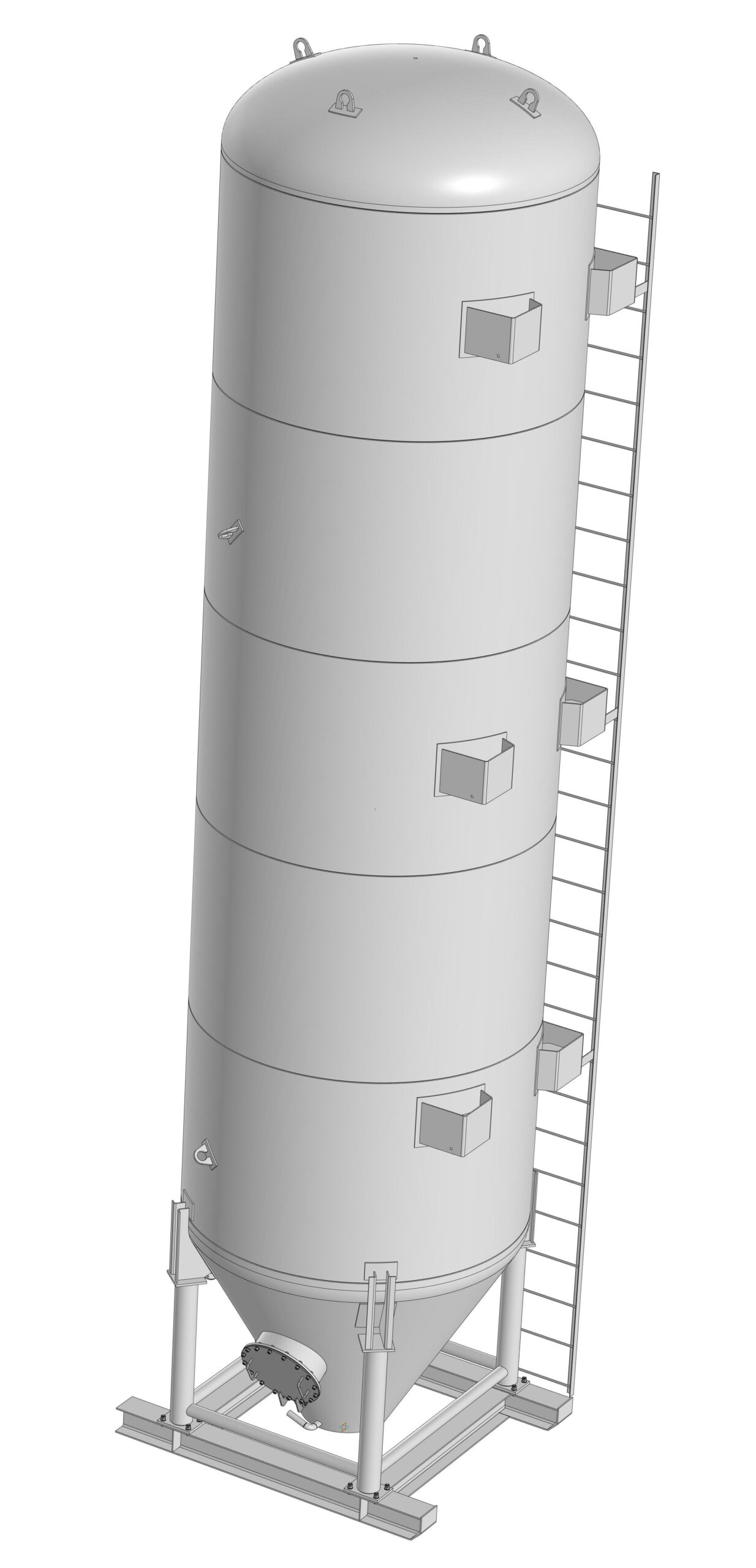

Силос цемента СЦ-40

0
9
799
2
1
100

Цементный силос представляет собой герметичную вертикальную емкость цилиндрической формы, обеспечивающую оптимальные условия для защиты вяжущего от влаги и других внешних воздействий.
К основным функциям этого оборудования относят прием, хранение и подачу сухого вяжущего в весовой дозатор при приготовлении строительных смесей. Является неизменным атрибутом бетонного или цементного завода, при необходимости его можно транспортировать. (удобно в мобилизации)

1. Рабочее давление, МПа (кгс/см ) - 0,27 (2,7)
2. Пробное давление, МПа (кгс/см ) - 0,34 (3,4)
3. Расчетная температура, С - +40...-40
4. Вместимость, м3 - 40
5. Масса пустого сосуда, кг - 6500
6. Расчетный срок службы, лет - 10


Сообщить о проблеме
Автор
user-avatar ILHAM KARIMOV
Дата
30.05.2020
Язык
Русский
Состав
3D Сборка, модель
Софт
КОМПАС-3D 18 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-Днище конусное 2400х8х60.m3d Днище конусное 2400х8х60.m3d
      • icon-Днище эллиптическое  2400х10х600.m3d Днище эллиптическое 2400х10х600.m3d
      • icon-Корпус силоса 40 СБ.a3d Корпус силоса 40 СБ.a3d
      • icon-Обечайка 2416х8_1500.m3d Обечайка 2416х8_1500.m3d
      • icon-Пластина упора ноги_1.m3d Пластина упора ноги_1.m3d
      • icon-Пластина упора ноги_2.m3d Пластина упора ноги_2.m3d
      • icon-крышка конуса.m3d крышка конуса.m3d
      • icon-Арматура 16_480.m3d Арматура 16_480.m3d
      • icon-Крепления лестницы.m3d Крепления лестницы.m3d
      • icon-Лестница_2 СБ.a3d Лестница_2 СБ.a3d
      • icon-Уголок 50х50х5_9000.m3d Уголок 50х50х5_9000.m3d
      • icon-Линия воздуха Ду50.a3d Линия воздуха Ду50.a3d
      • icon-Отвод 90_42,3х3,5.m3d Отвод 90_42,3х3,5.m3d
      • icon-Трубка 42,3х3,5_150.m3d Трубка 42,3х3,5_150.m3d
      • icon-Линия подачи цемента.a3d Линия подачи цемента.a3d
      • icon-Отвод 45_114х6.m3d Отвод 45_114х6.m3d
      • icon-Труба 114х6_700.m3d Труба 114х6_700.m3d
      • icon-Труба 114х6_8000.m3d Труба 114х6_8000.m3d
      • icon-фланец_ду100.m3d фланец_ду100.m3d
      • icon-Деталь.m3d Деталь.m3d
      • icon-Крышка люка.m3d Крышка люка.m3d
      • icon-Люк-лаз Ду500.a3d Люк-лаз Ду500.a3d
      • icon-Прокладка люка Ду500.m3d Прокладка люка Ду500.m3d
      • icon-Фланец люка Ду500.m3d Фланец люка Ду500.m3d
      • icon-обечайка люка Ду500.m3d обечайка люка Ду500.m3d
      • icon-Косынка опоры.m3d Косынка опоры.m3d
      • icon-Накладка опоры.m3d Накладка опоры.m3d
      • icon-Опора силоса СЦ-40  СБ.a3d Опора силоса СЦ-40 СБ.a3d
      • icon-наружная опора.m3d наружная опора.m3d
      • icon-Двутавр 20К1_1830.m3d Двутавр 20К1_1830.m3d
      • icon-Двутавр 20К1_2500.m3d Двутавр 20К1_2500.m3d
      • icon-РЖ двутавра 20К1.m3d РЖ двутавра 20К1.m3d
      • icon-Рама силоса СБ.a3d Рама силоса СБ.a3d
      • icon-передный часть рамы.m3d передный часть рамы.m3d
      • icon-Пластина 220х220х16.m3d Пластина 220х220х16.m3d
      • icon-Пластина 270х200х20.m3d Пластина 270х200х20.m3d
      • icon-Пластина упора ноги_1.m3d Пластина упора ноги_1.m3d
      • icon-Пластина упора ноги_2.m3d Пластина упора ноги_2.m3d
      • icon-Стойка силоса СБ.a3d Стойка силоса СБ.a3d
      • icon-Труба 89х6_1410.m3d Труба 89х6_1410.m3d
      • icon-Труба 89х6_1710.m3d Труба 89х6_1710.m3d
      • icon-Труба 159х8_1125.m3d Труба 159х8_1125.m3d
      • icon-косынка ноги.m3d косынка ноги.m3d
      • icon-косынка ноги _2.m3d косынка ноги _2.m3d
      • icon-Линия приема СБ.a3d Линия приема СБ.a3d
      • icon-Отвод 90_114х6.m3d Отвод 90_114х6.m3d
      • icon-Труба 114х6_50.m3d Труба 114х6_50.m3d
      • icon-Труба 114х6_550.m3d Труба 114х6_550.m3d
      • icon-фланец_ду100.m3d фланец_ду100.m3d
    • icon-Бобышка.m3d Бобышка.m3d
    • icon-Крепления таблички.m3d Крепления таблички.m3d
    • icon-Линии подачи цемента и стравливания воздуха.a3d Линии подачи цемента и стравливания воздуха.a3d
    • icon-Накладка для крепления лестницы.m3d Накладка для крепления лестницы.m3d
    • icon-Накладка проушины_2.m3d Накладка проушины_2.m3d
    • icon-Ободок днище .m3d Ободок днище .m3d
    • icon-Перилла днище.m3d Перилла днище.m3d
    • icon-Проушина подъемная.m3d Проушина подъемная.m3d
    • icon-Проушина подъемная_2.m3d Проушина подъемная_2.m3d
    • icon-Силос СЦ-40.a3d Силос СЦ-40.a3d
    • icon-крепления лестницы _2.m3d крепления лестницы _2.m3d
    • icon-крепления лестницы СБ.a3d крепления лестницы СБ.a3d
    • icon-накладка_3.m3d накладка_3.m3d
    • icon-накладка проушины.m3d накладка проушины.m3d
    • icon-перилла днище СБ.a3d перилла днище СБ.a3d
    • icon-связь двух линии.m3d связь двух линии.m3d
    • icon-связь двух линии_2.m3d связь двух линии_2.m3d
    • icon-стойка ободка .m3d стойка ободка .m3d
