Агрегат мокрой очистки запыленного воздуха

216

300

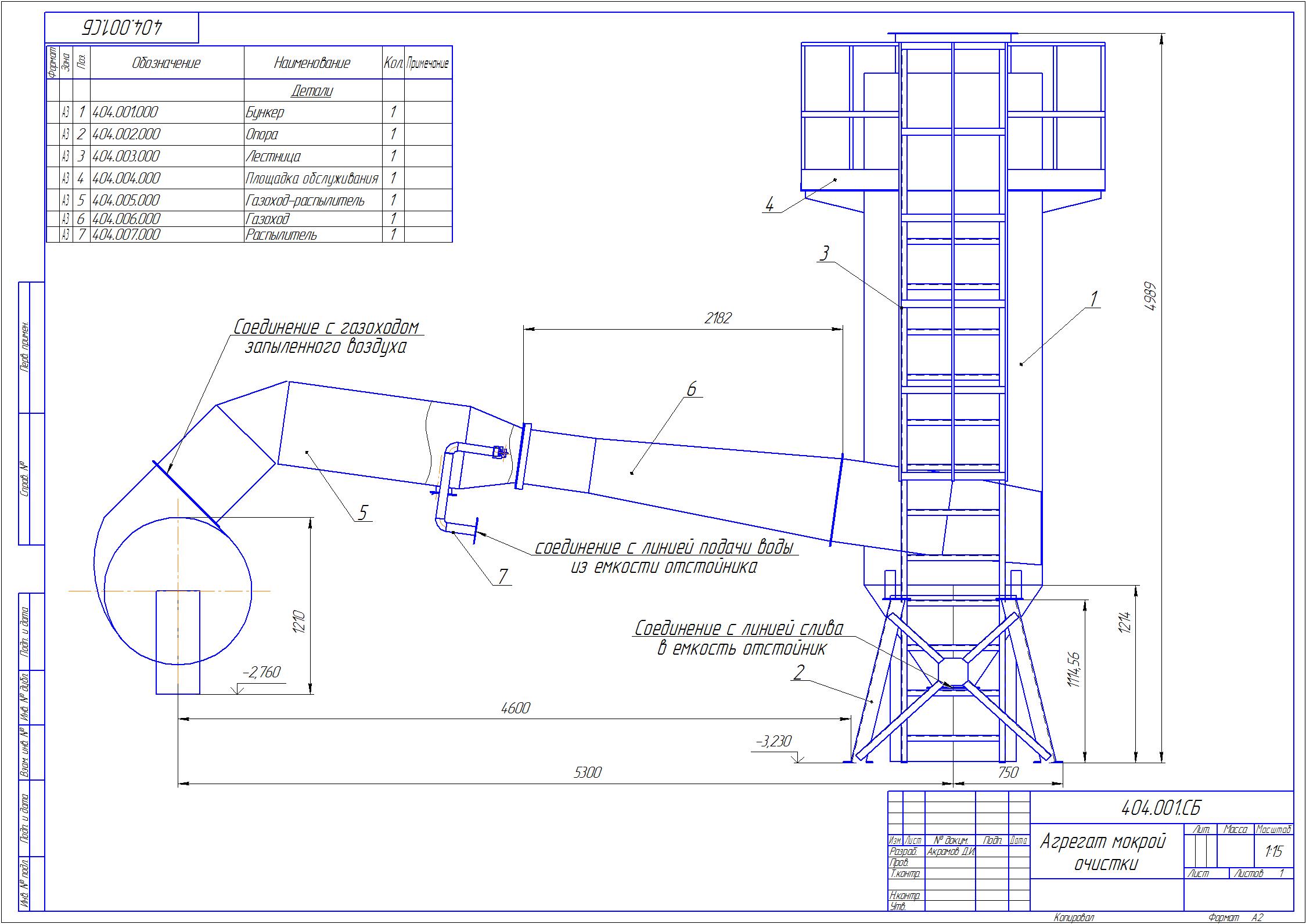

Чертеж Агрегат мокрой очистки запыленного воздуха

Агрегат мокрой очистки установлен на асфальто-бетонном заводе для очистки запыленного воздуха появляющегося в процессе производства. Установлен после жалоб жителей ближайших домов частного сектора.

АБЗ асфальто-бетонный завод мокрая мокрая аспирация фильтр

Автор

Денис Акрамов

Дата

05.06.2019

Язык

Русский

Состав

Сборочный чертеж, Деталировка, Спецификации

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Агрегат мокрой очистки чертежи
- Газоход
  - 391.206 Проушина.cdw
  - 404.002.100 - Газоход-распылитель.cdw
  - 404.002.500 - Панель гориз.cdw
  - 404.002.200 Фланец1.cdw
  - 404.002.400 - Панель боковая.cdw
  - 404.002.300 Фланец2.cdw
- 404.000.100 - Агрегат мокрой очистки - копия.cdw
- 378.200 - Лестница.cdw
- Газоход-распылитель
  - Проушина.cdw
  - 404.002.500 - Панель гориз.cdw
  - 404.005.000 - Газоход-распылитель.cdw
  - 404.002.200 Фланец1.cdw
  - 404.005.700 - сегмент треугольный.cdw
  - 404.005.600 - Конус.cdw
  - 404.002.300 Фланец2.cdw
  - 404.005.900 Фланец.cdw
  - Фланец.cdw
- 404.004.000 - Площадка обслуживания.cdw
- 404.004.100 - Ограждение.cdw
- 404.000.СБ - Агрегат мокрой очистки.cdw
- Распылитель
  - 404.003.300 Отражатель.cdw
  - 404.003.100 - Муфта.cdw
  - 404.003.000 - Распылитель.cdw
  - 404.003.200 - Распределитель потока.cdw
- каплеуловитель
  - Люк-лаз-03
    - Воротник.cdw
    - 404.001.840 - Корпус.cdw
    - Фланец.cdw
    - Крышка _.cdw
    - Люк-лаз.cdw
  - 404.001.300 Крышка.cdw
  - 404.001.400 переходной патрубок.cdw
  - 404.001.400 переходной патрубок - копия.cdw
  - 404.001.600 - Улитка.cdw
  - Бункер _ 293.01.100.spw
  - 404.002.100 Опора бункера.cdw
  - 404.001.500 Фланец.cdw
  - 404 01 100 Бункер.cdw
  - 404.001.200 Конус.cdw
  - 404.001.100 Обечайка.cdw
  - 404.001.700 кольцо орошения.cdw
