Арматурный цех завода ЖБИ, мощностью 100 тыс.м3

Воронежский государственный архитектурно строительный университет
Кафедра технология строительных материалов, изделий и конструкций
Курсовой проект
На тему: "Арматурный цех завода ЖБИ, мощностью 100 тыс.м3"
Воронеж 2016

Целью данного курсового проекта является проектирование арматурного цеха для обеспечения мощностей по производству железобетонных изделий для каркасно-панельного строительства, где проектируется выпуск многопустотных плит перекрытия ПК72.15 и ригелей Р2-52-42 по агрегатно-поточной технологии, мощностью 100000 м3/год.

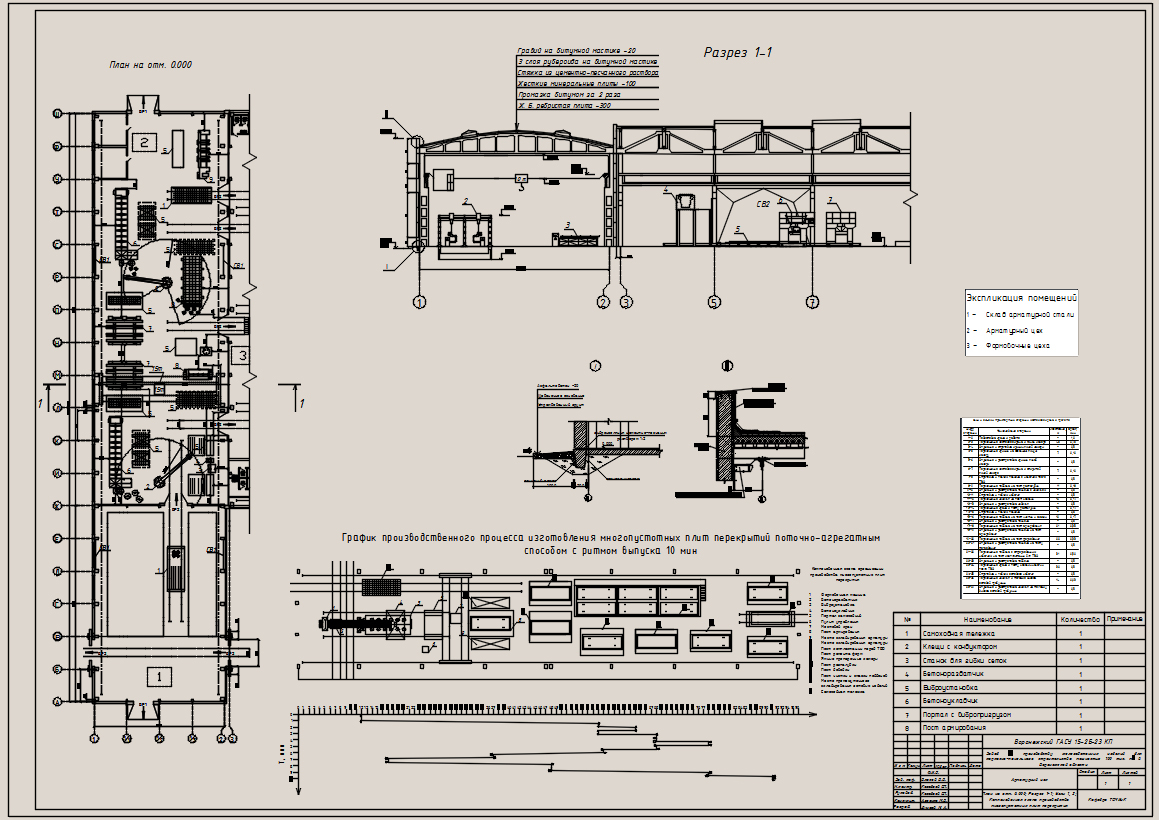

Графическая часть содержит 1 чертеж:
- План на отм. 0.000;
- Разрез 1-1;
- Узлы 1, 2;
- Компоновочная схема производства многопустотных плит перекрытия.

Пояснительная записка (55 страниц, 13 рисунков (выполненных лично), 18 таблиц, 10 источников).
Введение
1. Характеристика арматуры железобетонных конструкций, намеченных к выпуску и их армирование
1.1 Плита перекрытия
1.2 Ригель
2. Обоснование режима работы арматурного цеха и расчёт производственной программы
3. Обоснование технологии изготовления арматурных изделий.
3.1. Обоснование размещения арматурного производства на территории предприятия.
3.2. Обоснование технологии транспортирования и складирования арматурной стали
3.3. Разработка карты выполнения арматурных работ
3.4. Обоснование технологии механической обработки арматурной стали и сварки арматурных изделий
3.5. Обоснование технологии выполнения подъёмно-транспортных работ
3.6. Разработка функциональной схемы технологического процесса
4. Организация технологической линии и её рабочих мест
4.1. Определение ритмов работы многопредметной поточной линии
4.2. Расчет объемов работ и количества оборудования для механической обработки и сварки арматурных изделий
4.3. Определение количества рабочих на поточной линии
4.4. Организация рабочих мест
4.5. Расчёт длительности операционного цикла производства арматурных изделий для железобетонных конструкций
5. Расчёт запасов арматурной стали, готовых изделий, площадей, складов и площадок для промежуточного складирования в арматурном цехе
6. Краткая характеристика компоновочных решений
7. Решение по контролю производственного процесса и качества продукции
8. Решения по охране труда и экологической безопасности производства
9. Расчёт и оценка технико-экономических показателей
Список использованной литературы

Состав: План на отм. 0.000; Разрез 1-1; Узлы 1, 2; Компоновочная схема производства многопустотных плит перекрытия Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Арматурный цех завода ЖБИ, мощностью 100 тыс.м3

АЦ.docx
АЦ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 400

Софт: AutoCAD 2016

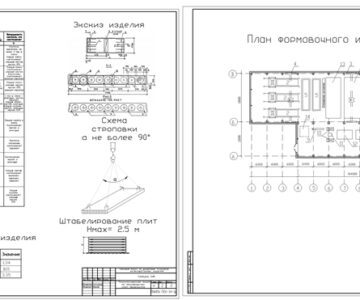

Состав: 1. Генеральный план (1:500); 2, 3. Главный производственный корпус (План на отм. 0.000; Разрезы 1-1, 2-2, 3,-3; Узлы 1, 2, 3; ); 4. Организация производства (График производственного процесса, циклограмма работы мостового крана); 5. Ямная пропарочная камера тепловой обработки (Технологическая схема, план-схема, план и разрезы ЯПК); 6. Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование); 7. Расчёт строительной конструкции (Опалубочный чертёж; Разрезы 1-1, 2-2, 3,-3; Узлы I, II, III; Расчётные схемы); 8. Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия; Функциональная схема ямной пропарочной камеры); Сводные технико-экономические показатели проекта.
