Рудненский индустриальный институт
Кафедра строительства и строительного материаловедения
Курсовой проект по дисциплине "Теплотехническое оборудование"

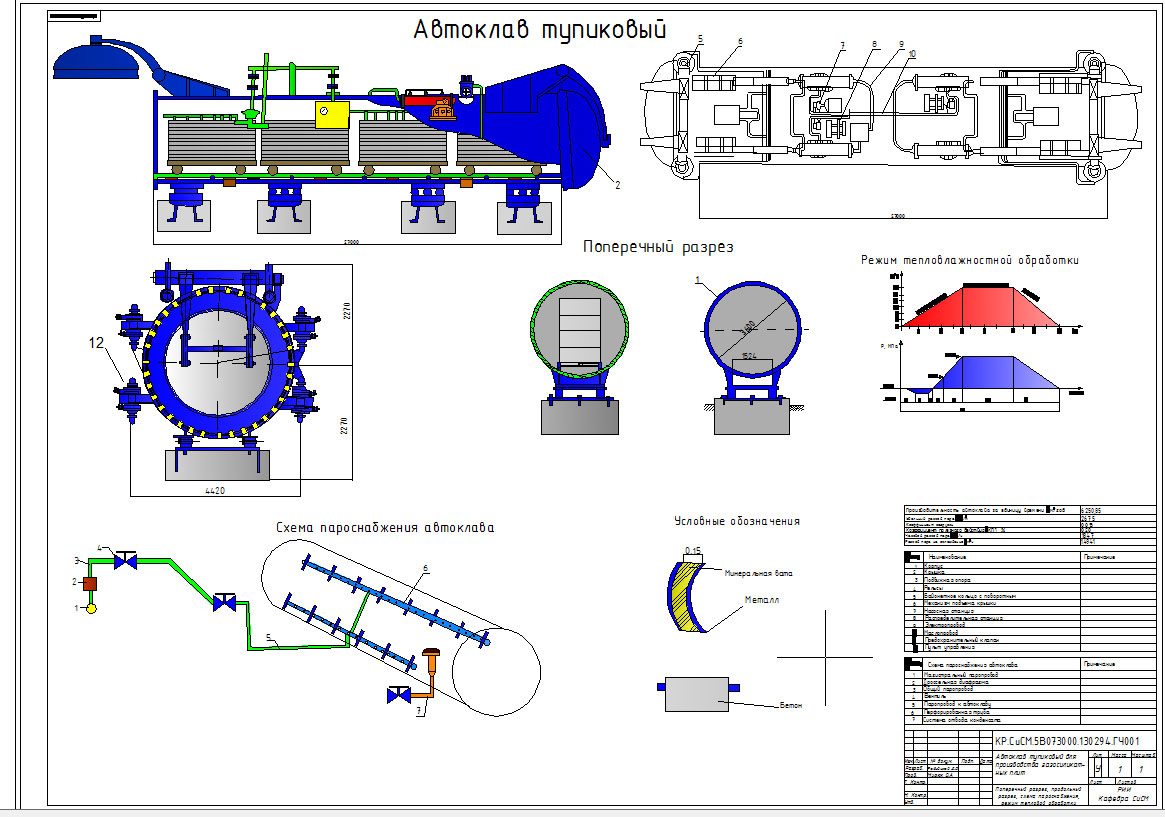

На тему: «Автоклав тупиковый для газосиликатных стеновых панелей»
Рудный 2016
Содержание
Введение 3
1 Описание конструкции и принципа работы автоклава 5
1.1 Конструкция автоклавов 5
1.2 Принцип работы автоклава 7
2 Технологический расчет 9
2.1 Характеристика изделий, подвергаемых тепловой обработке 9
2.2 Выбор режима тепловой обработки 12
2.3 Физико-химические процессы, протекающие при тепловой обработке изделий в автоклаве 14
2.4 Основные размеры автоклава 16
2.5 Продолжительность рабочего цикла автоклава 19
2.6 Производительность и необходимое количество тепловых установок 19
2.7 Материальный баланс 20
3 Тепловой расчет 23
3.1 Период (зона) нагрева 23
3.2 Период (зона) изотермической выдержки 29
3.3 Период (зона) охлаждения 31
3.4 Расчет расхода теплоносителя 32
4 Аэродинамический расчет 35
5 Гидравлический расчет 37
5.1 Гидравлический расчет общего паропровода 37
5.2 Гидравлический расчет перфорированной трубы 39
5.3 Технико-экономические показатели тепловой обработки 40
6 Охрана труда и техника безопасности при работе с тепловыми установками 41
Заключение 42
Список использованной литературы 43
Газосиликат представляет собой ячеистый теплоизоляционный материал, получаемый из смеси извести с молотым кварцевым песком путём вспучивания предварительно приготовленного шлама (теста) с помощью газообразователей и отвердевания в различных условиях (автоклавная обработка или пропаривание).
Блоки газосиликатные - прочный, лёгкий и удобный строительный материал.
Газосиликатные блоки плотностью от 500 кг/м2 применяются как стеновой материал в малоэтажном или монолитном строительстве.
Пористость газосиликата: в процессе вспучивания газосиликат увеличивается в объеме вверх, поэтому часть пор имеет не сферическую, а вытянутую в этом направлении форму. Это влияет на прочность газобетона, причем колебания прочности его в разных направлениях могут составлять до 20%. Газобетон имеет закрытые и открытые, т.е сообщающиеся поры.
Размеры отдельных пор у всех ячеистых бетонов примерно одинаковы; средний размер пор составляет от 0,6 до 0,8 до 2-2,2 мм.
У теплоизоляционно-конструкционных ячеистых бетонов общая объемная пористость составляет 50до 60%.
