КОМПАС 3D 18

Бандаж ребристого ролика СМК 342

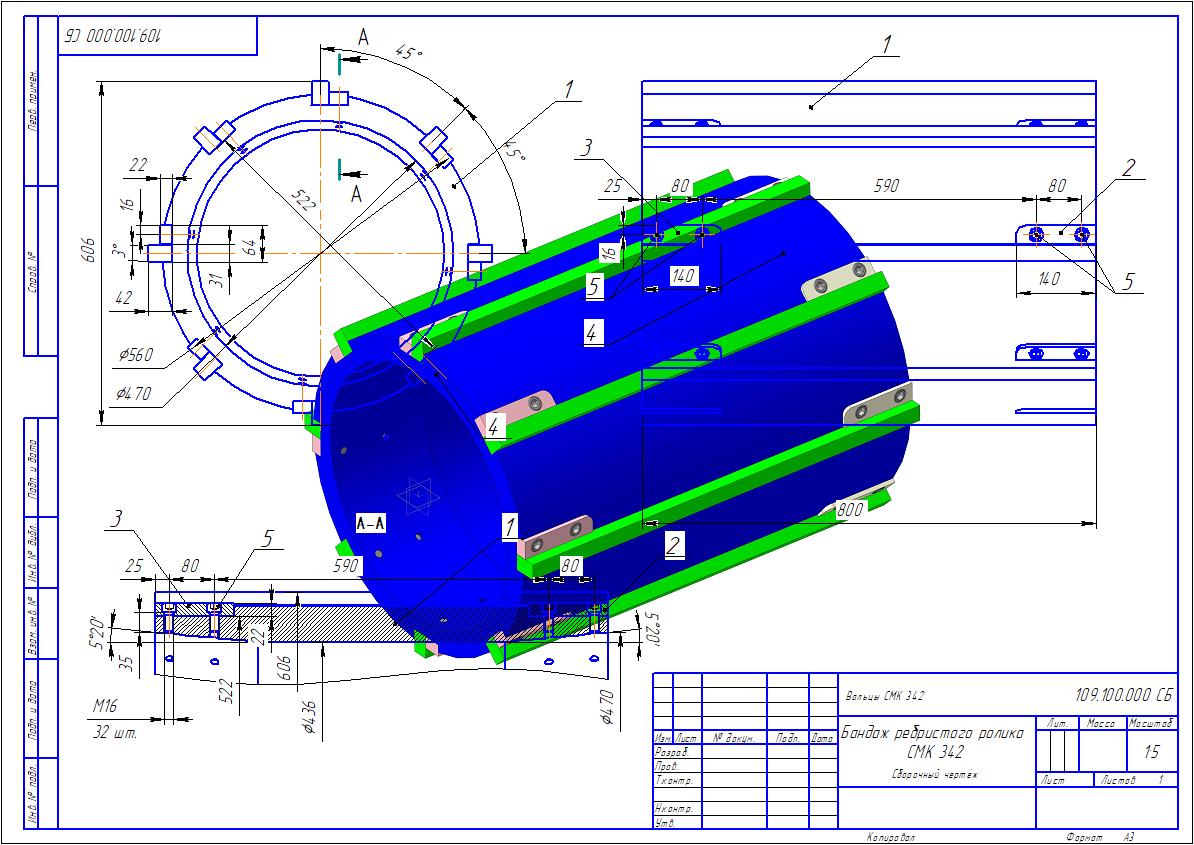

Прототип бандажа ребристого ролика СМК 342. Модернизирован по просьбе заказчика. Вальцы с ребристыми и гладкими валками СМК 342 предназначены для предварительной переработки керамической массы с выделением из неё камней. Производительность СМК 342-110 т/ч; Мощность привода 75 кВт; Габаритные размеры СМК 342 L=5060 мм., B=2300 мм., h=3050 мм.

Состав: Сборочный чертёж, деталировка, спецификация, 3D-модель Язык документа

Софт: КОМПАС-3D 16 SP2

Просмотр файлов
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель\109.100.000СБ Бандаж ребристого ролика СМК 342.a3d
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель\109.100.001 Бандаж ролика СМК 342.m3d
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель\109.100.002 Клин на ролик СМК 342 правый.m3d
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель\109.100.003 Клин на ролик СМК 342 левый.m3d
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель\109.100.004 Било ролика СМК 342.m3d
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель\Сборка Клин на ролик СМК 342 левый.a3d
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель\Сборка Клин на ролик СМК 342 правый.a3d
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате Jpeg\109.100.000 Специфекация Бандаж ребристого ролика СМК 342.jpg
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате Jpeg\109.100.000СБ Бандаж ребристого ролика СМК 342.jpg
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате Jpeg\109.100.001 Бандаж ролика СМК 342.jpg
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате Jpeg\109.100.002 Клин на ролик СМК 342 правый.jpg
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате Jpeg\109.100.003 Клин на ролик СМК 342 левый.jpg
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате Jpeg\109.100.004 Било ролика СМК 342.jpg
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате компаса\109.100.000 Специфекация Бандаж ребристого ролика СМК 342.cdw
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате компаса\109.100.000СБ Бандаж ребристого ролика СМК 342.cdw
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате компаса\109.100.002 Клин на ролик СМК 342 правый.cdw
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате компаса\109.100.003 Клин на ролик СМК 342 левый.cdw
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате компаса\109.100.004 Било ролика СМК 342.cdw
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 3D-модель
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате Jpeg
109.100.000 Бандаж ребристого ролика СМК 342\109.100.000 в формате компаса
109.100.000 Бандаж ребристого ролика СМК 342
