Бегуны сухого помола с модернизацией катка

Киевский политехнический институт
каф. ХПСМ Дип. работа по теме "бегуны сухого помола"
Киев 2014

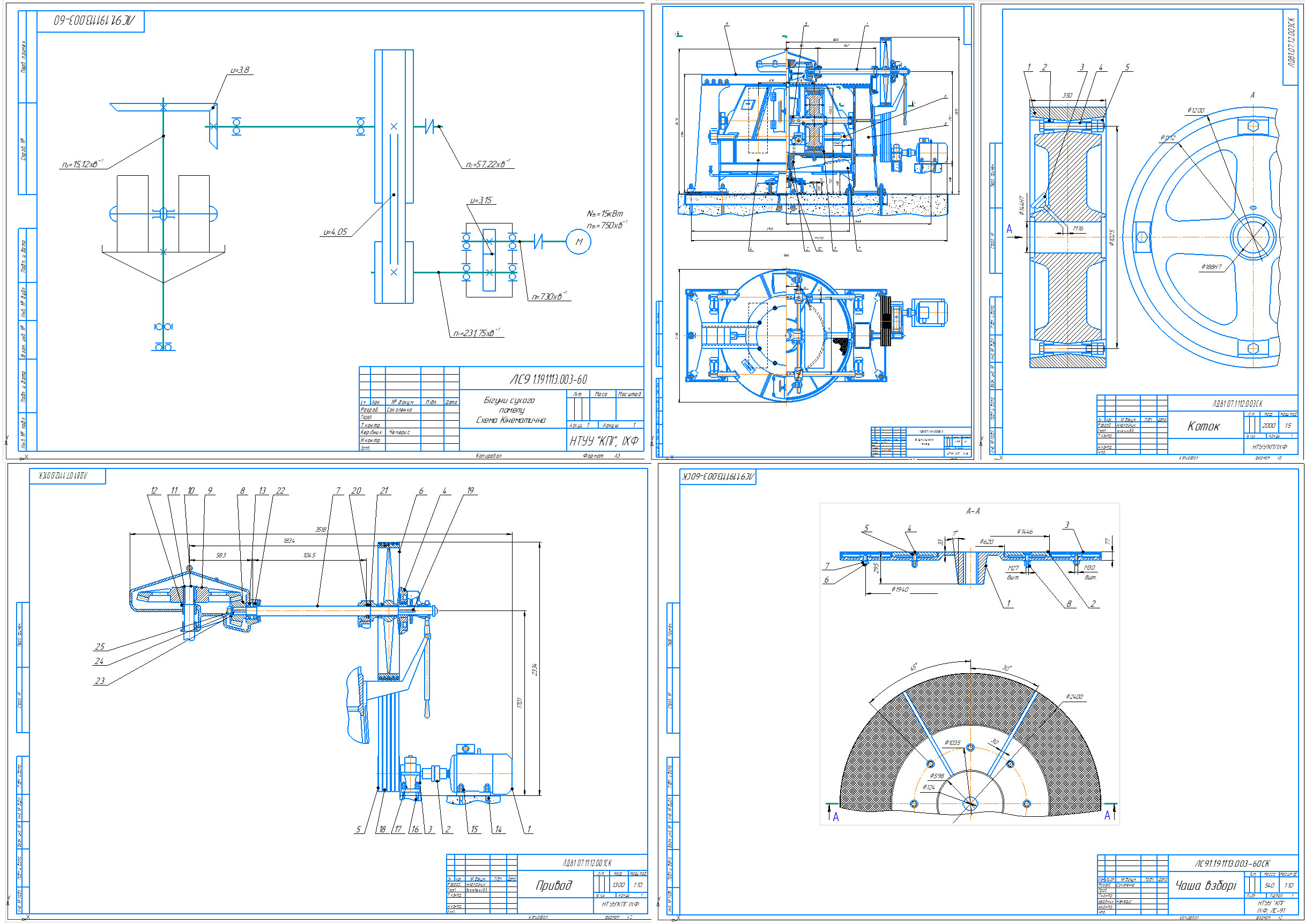

Бегунами называют машины, имеющие чашу с установленными на ней катками. В данном проекте представлены бегуны с модернизированными катками и чашей, а именно с измененной формой бандажа и соответственно формой чаши. Рабочая поверхность бандажей в поперечном сечении имеет форму выпуклой сферы. Рабочая поверхность дорожки чаши выполнена вогнутой.
Бегуны состоят из разъемной станины, чаши в сборе с валом и узлом подпятника и катков, вращающихся вокруг своих осей в подшипниках качения и обеспеченных механизмами прижатия их к поду чаши. Одним из основных недостатков известных бегунов является большой расход энергии на измельчение единицы массы материала, износ бандажей и их ремонт.
При движении катков с бандажами по материалу, последний дробится и, скатываясь по вогнутой поверхности решетчатой ​​дорожки, попадает через отверстия на транспортер. Применение предложенной модернизации бегунов позволяет исключить чрезмерное измельчение материала - вследствие кривизны решетки раздроблены куски необходимых размеров сразу же попадают в отверстия чаши, тем самым обеспечивается снижение выхода мелкой фракции. Кроме того, благодаря сокращению времени контакта рабочих поверхностей с абразивным материалом, измельчается, повышается срок службы бегунов.
Бегуны широко используются в различных отраслях промышленности строительных материалов - керамической, огнеупорной, стекольной, асбестоцементной и др. Они предназначены для мелкого дробления (до 3 ... 8 мм) и грубого помола (до 0,2 ... 0,5 мм) сырьевых материалов. В бегунах измельчают такие материалы, как доломит известняка, сухую глину, кварц, бой керамической продукции, шамот и др. В асбестоцементной промышленности их широко используют для первой стадии рыхление асбеста. Применение бегунов, имеющих меньшую эффективность (по сравнению, например, с валковых дробилках), обусловлено удовольствием специальных технологических требований, когда рядом с измельчением необходимо обеспечить уплотнение, растирание масс.

содержание
Введение 9
1. Описание технологической схемы 11
2. Техническая характеристика бегунов сухого помола 14
3. Описание конструкции бегунов 15
4. Параметрические и кинематические расчеты бегунов 17
4.1. Параметрические расчеты 17
4.2. Кинематические расчеты 19
4.3. Расчеты на прочность деталей машины 20
4.3.1. Расчет на прочность тихоходного вала 20
5. Патентно-литературный обзор бегунов 23
6. Расчеты модернизированных бегунов 34
6.1. Расчет производительности бегунов 34
6.2. Расчет на прочность чаши бегунов 35
7. Техника безопасности и охрана окружающей среды 37
8. Технология машиностроения 39
8.1. Конструкция и принцип действия приспособления 39
выводы 42
Список литературы 43

Техническая характеристика
Производительность, т / ч 2.6
Расстояние от центральной оси до середины катка, мм 518
Мощность электродвигателя, кВт 14,6
Габаритные размеры, мм:
длина 4720
ширина 2540
высота 2678
