Казанский государственный архитектурно строительный университет
Кафедра строительных материалов и изделий, "Механическое оборудование предприятий строительной индустрии"

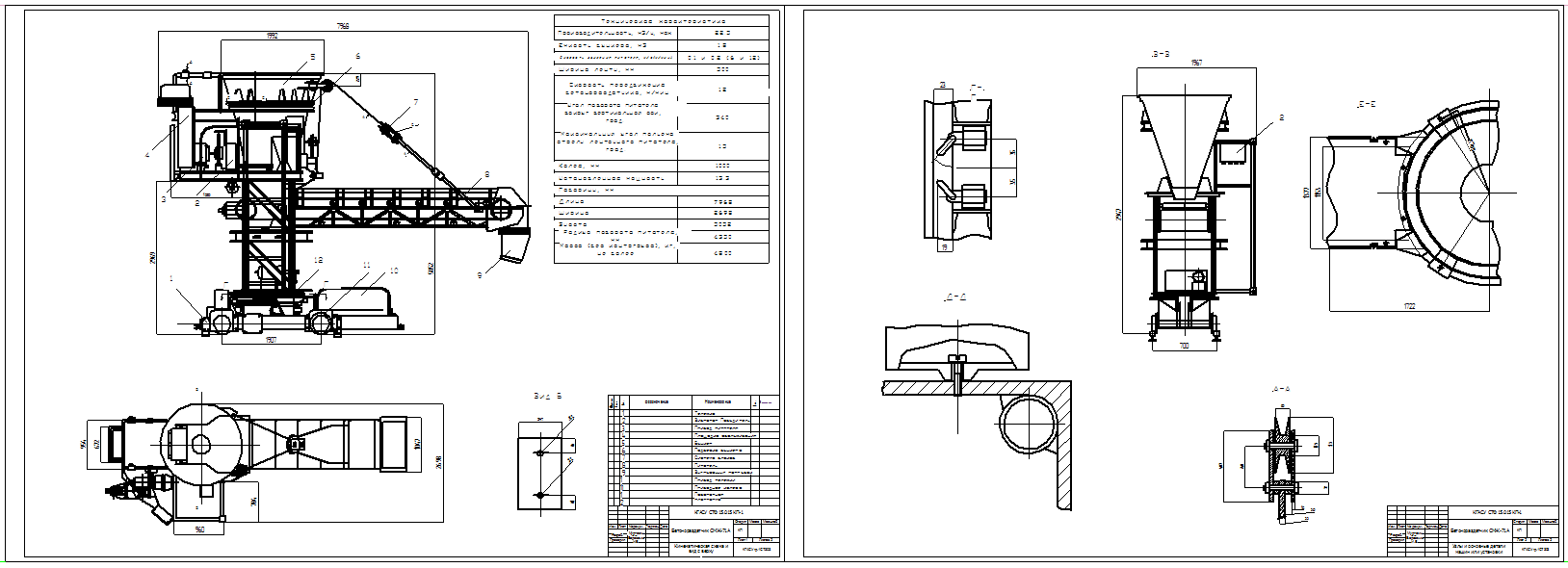

Бетонораздатчик СМЖ-71А
Казань 2014
Бетонораздатчик СМЖ 71А предназначен для выдачи бетона в формы, установленные на протяжных стендах, на заводах железобетонных изделий.
Работа бетонораздатчика: бункер бетонораздатчика загружается на месте загрузки из бадьи. С загруженным бункером бетонораздатчик направляется своим ходом к посту формования. По достижении поста формования поворотом стрелы устанавливают выгрузочную воронку над формой, затем включают привод питателя. Бетон из бункера попадает на транспортерную ленту, движением ленты подается в выгрузочную воронку и далее в форму. Выдача бетона в формы производится при движении бетонораздатчика “вперед“, “назад“. По окончании формования бетонораздатчик направляется к посту загрузки и в дальнейшем операции повторяются. Производительность, 22,5 м3/ч, мах
все здорово, огромное спасибо!
скачал не открывается
проверил. все открывается. все как на предпросмотре
все версии archicad открывает ?? или нужна только 2012 года
у меня 14 я версия открываю там начерчено только одна вертикальная полоска!

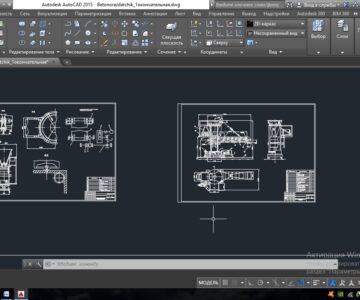

2012 года и выше, в 2014 открывается. Я понял что у Вас за проблема, да действительно на чертеже есть вертикальная линия, надо увеличить масштаб в центр координат, там будут 2а листа. Если нажать кнопку extens (отображать все) то масштаб уменьшится и Вы не увидите этих листов)
