3Д модель рабочего проекта одновального бетоносмесителя принудительного действия с деталировкой 3д
- Главная -
- Чертежи -
- Промышленность -
- Промышленность строительных материалов -
- Бетоносмеситель одновальный 300 литров

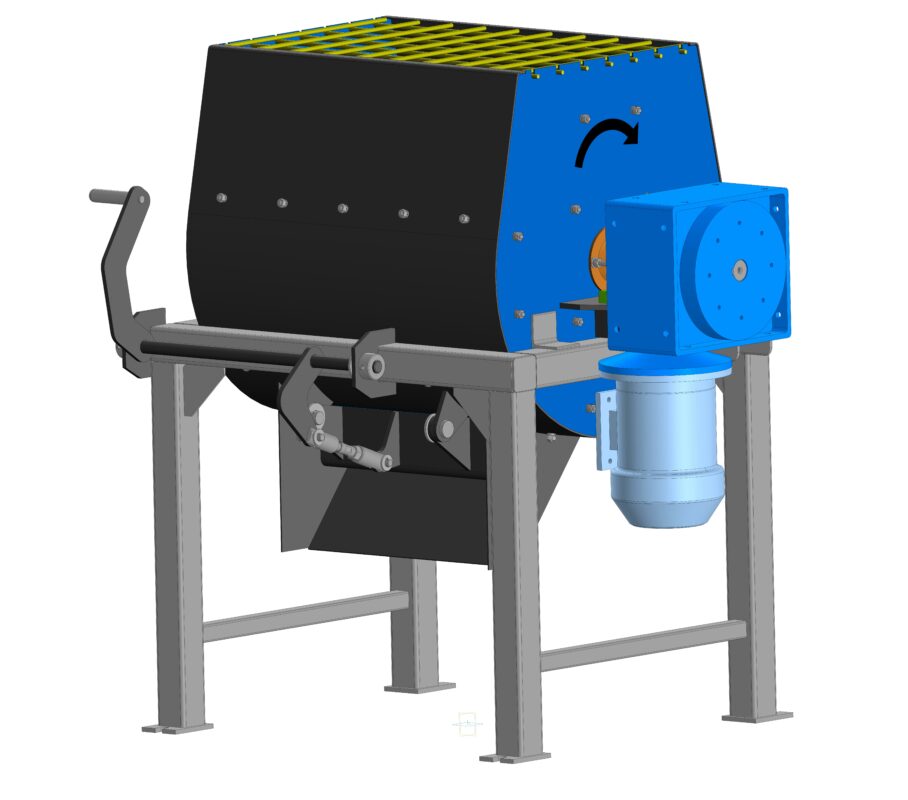

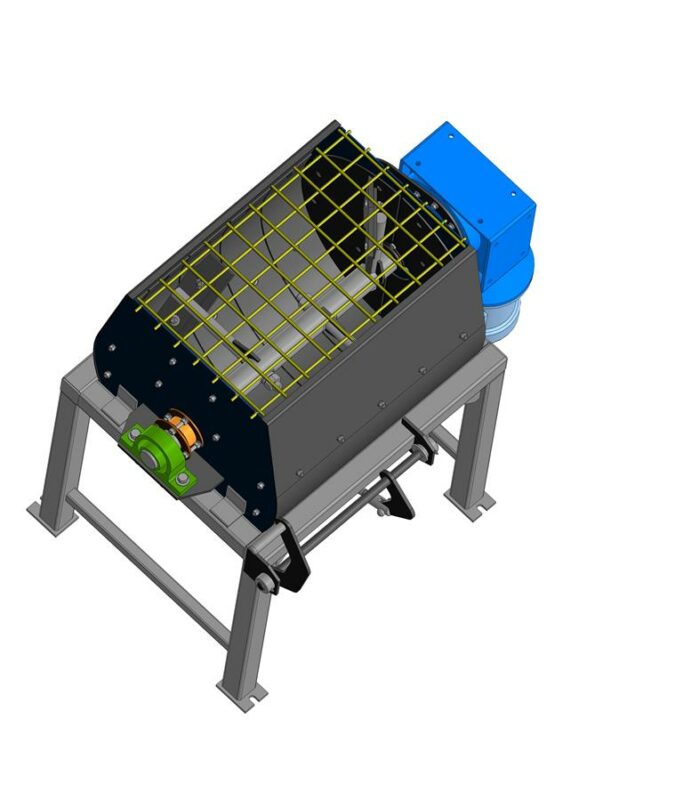

Бетоносмеситель одновальный 300 литров
5
9
146
0
0
200
Сообщить о проблеме
Автор
Ivan Shabanov
Дата
04.11.2024
Язык
Русский
Состав
3Д Сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Броня _ БП-1В-300.02.002.m3d
-
Броня _ БП-1В-300.02.003-01.m3d
-
Броня _ БП-1В-300.02.003-02.m3d
-
Броня _ БП-1В-300.02.003.m3d
-
Броня боковая _ БП-1В-300.02.001.m3d
-
-
-
-
Кронштейн _ БП-1В-300.03.012.m3d
-
Лопасть _ БП-1В-300.03.010-01.a3d
-
Лопасть _ БП-1В-300.03.010.a3d
-
Лопатка _ БП-1В-300.021.m3d
-
Лопатка _ БП-1В-300.03.011-01.m3d
-
Лопатка _ БП-1В-300.03.011.m3d
-
Плечо.m3d
-
Ребро лопастное.m3d
-
-
Вал.a3d
-
Кольцо.m3d
-
Полуось1.m3d
-
Полуось2.m3d
-
Труба 83х10.m3d
-
-
-
Сальниковое уплотнение.m3d
-
Сальниковое уплотнение _ БП-1В-300.04.000.a3d
-
Труба 108х4 .m3d
-
Фланец нажимной.m3d
-
Фланец опорный.m3d
-
-
-
Вилка левая.m3d
-
Вилка правая.m3d
-
Винт.m3d
-
Талреп.a3d
-
-
NMRV150-50-132B5 _ Редуктор.m3d
-
UCP214.m3d
-
АИР112М.m3d
-
Бетоносмеситель одновальный 300л _ БП-1В-300.00.000.a3d
-
Бетоносмеситель одновальный 300л _ БП-1В-300.00.000.jpg
-
Вал рычажный.m3d
-
Дверка.a3d
-
Дверка.m3d
-
Желоб.m3d
-
Корпус смесителя.a3d
-
Корыто - технологическое.m3d
-
Корыто.m3d
-
Круг 10 Ст3 L=560мм.m3d
-
Круг 10 Ст3 продольный.m3d
-
Ось.m3d
-
Ось2.m3d
-
Плита опорная.m3d
-
Подшипник скольжения.m3d
-
Рама _ БП-1В-300.05.000.a3d
-
Реактивный упор.m3d
-
Ребро дверки.m3d
-
Ребро опоры.m3d
-
Решетка.a3d
-
Рукоятка.m3d
-
Ручаг 2 - копия.m3d
-
Ручаг 2.m3d
-
Рычаг - копия.m3d
-
Рычаг.a3d
-
Рычаг.m3d
-
Стенка.m3d
-
Стенка лотка.m3d
-
Стрелочка _ Направление движения вала.m3d
-
Уголок 75х6 80мм.m3d
-
Упор.m3d
-
Ухо.m3d
-
Ухо дверки.m3d
-
Ухо дверки2 - копия.m3d
-
Ухо дверки2.m3d
-
Ухо осевое 1.m3d
-
Ухо осевое 2.m3d
-
Шпонка 14х9х180 ГОСТ23360-78.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
