Чертеж ворошителя с приводом для емкости перемешивания продукта объемом 0,5м3

Ворошитель с приводным редуктором NMRV-063 для емкости диаметром 800мм. Применяется для перемешивания продуктов в керамическом производстве. В проекте представлены детали необходимые для перехода с редуктора SW70 на наиболее распространенный NMRV-063

Состав: СБ, СП, Делталировка Язык документа

Софт: КОМПАС-3D V15

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Чертеж ворошителя с приводом для емкости перемешивания продукта объемом 0,5м3

МШ01.00.000 - Мешалка.spw

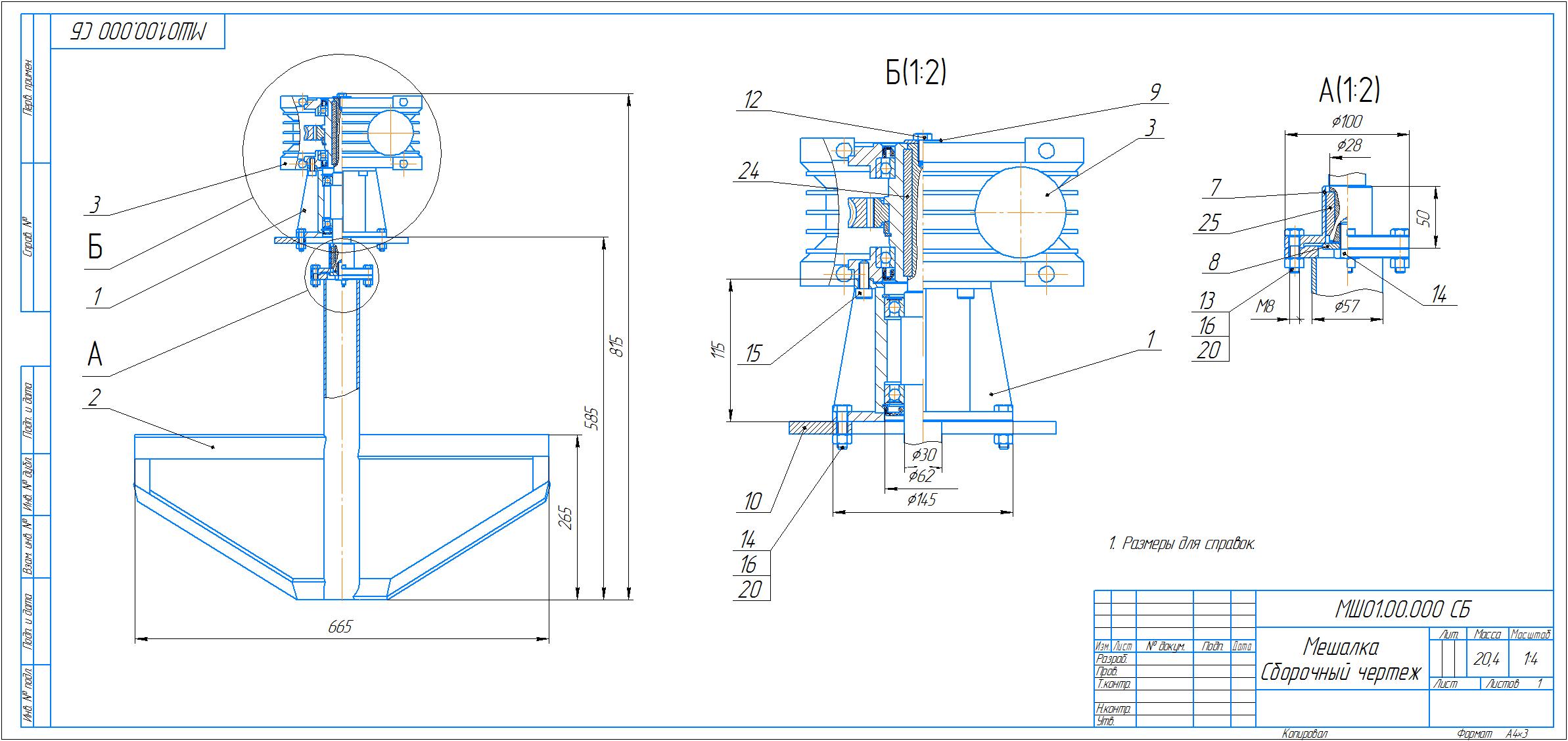

МШ01.00.000СБ - Мешалка.cdw
МШ01.00.001 - Полумуфта.cdw
МШ01.00.004 - Платик.cdw
МШ01.01.000СБ - Корпус опорный/МШ01.01.000 - Корпус опорный.spw
МШ01.01.000СБ - Корпус опорный/МШ01.01.000СБ - Корпус опорный .cdw
МШ01.01.000СБ - Корпус опорный/МШ01.01.001 - Вал.cdw
МШ01.01.000СБ - Корпус опорный/МШ01.01.050 - Корпус/
МШ01.01.000СБ - Корпус опорный/МШ01.01.050 - Корпус/МШ01.01.050 - Корпус.spw
МШ01.01.000СБ - Корпус опорный/МШ01.01.050 - Корпус/МШ01.01.050СБ - Корпус.cdw
МШ01.01.000СБ - Корпус опорный/МШ01.01.050 - Корпус/МШ01.01.051 - Стакан.cdw
МШ01.01.000СБ - Корпус опорный/МШ01.01.050 - Корпус/МШ01.01.052 - Фланец.cdw
МШ01.01.000СБ - Корпус опорный/МШ01.01.050 - Корпус/МШ01.01.053 - Ребро.cdw
