ВИСТех СДМ-1-08
В архиве немного оборудования для ЖБИ

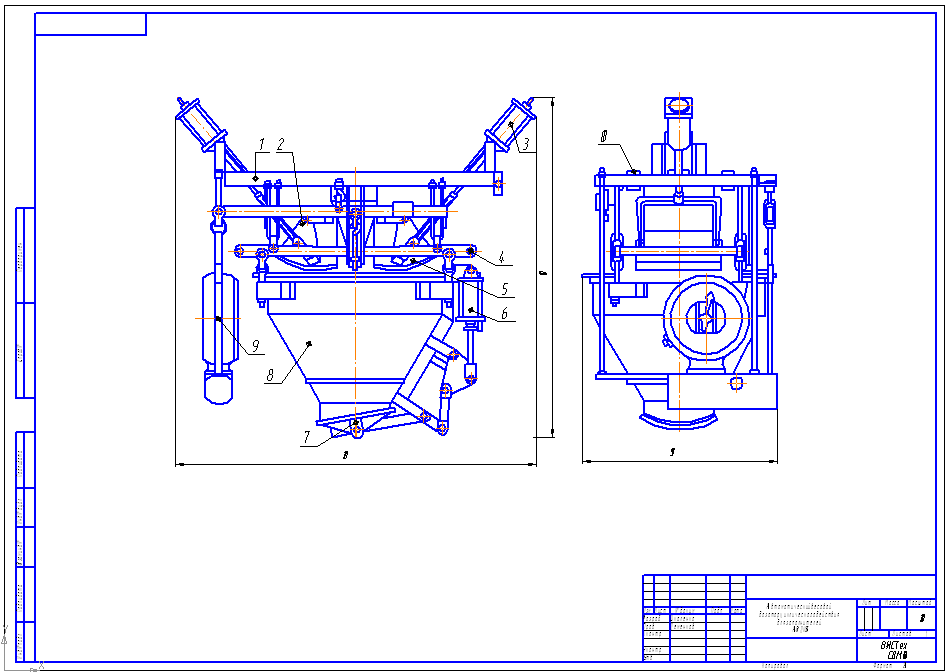

Автоматический весовой дозатор циклического действия для заполнителей АВДИ-425 (ВО)
Бетоносмеситель СБ-163 (схем)
Бетоносмесительная установка башенного типа (ВО)

На цикличных бетоносмесительных установках и заводах используют комплекты автоматических весовых дозаторов цикличного действия для приготовления цементобетонной смеси

Устройство автоматического весового дозатора АВДИ-425 для последовательного взвешивания двух фракций минерального материала. К раме прикреплена рычажная система на призменных опорах, связанных с циферблатным указателем. К рычажной системе подвешен весовой бункер с выгрузочным затвором. Загрузка бункеров дозаторов заполнителей и дозаторов жидкости производится через установленные на раме впускные затворы. Дозаторы цемента загружаются аэропитателями или шнеками. Внутри циферблатного указателя установлены элементы автоматики, позволяющие дистанционно с пульта управления или вручную устанавливать требуемую дозу материала. Без переналадки можно отвешивать пять различных доз. Две секции аэропитателя (или два шнека) на дозаторах цемента подсоединены к двум расходным бункерам, что позволяет работать на цементе двух сортов.



Автор
Павел
Дата
22.01.2013
Язык
Русский
Состав
Вид общий (ВО), Спецификация
Софт
Компас 3D V13
Содержимое архива
  • СБ-163.cdw
  • БСУ БТ.cdw
  • Спецификация_3.cdw
  • Привод.cdw
  • АВДИ-425.cdw
