Конкурс асов 3D-моделирования

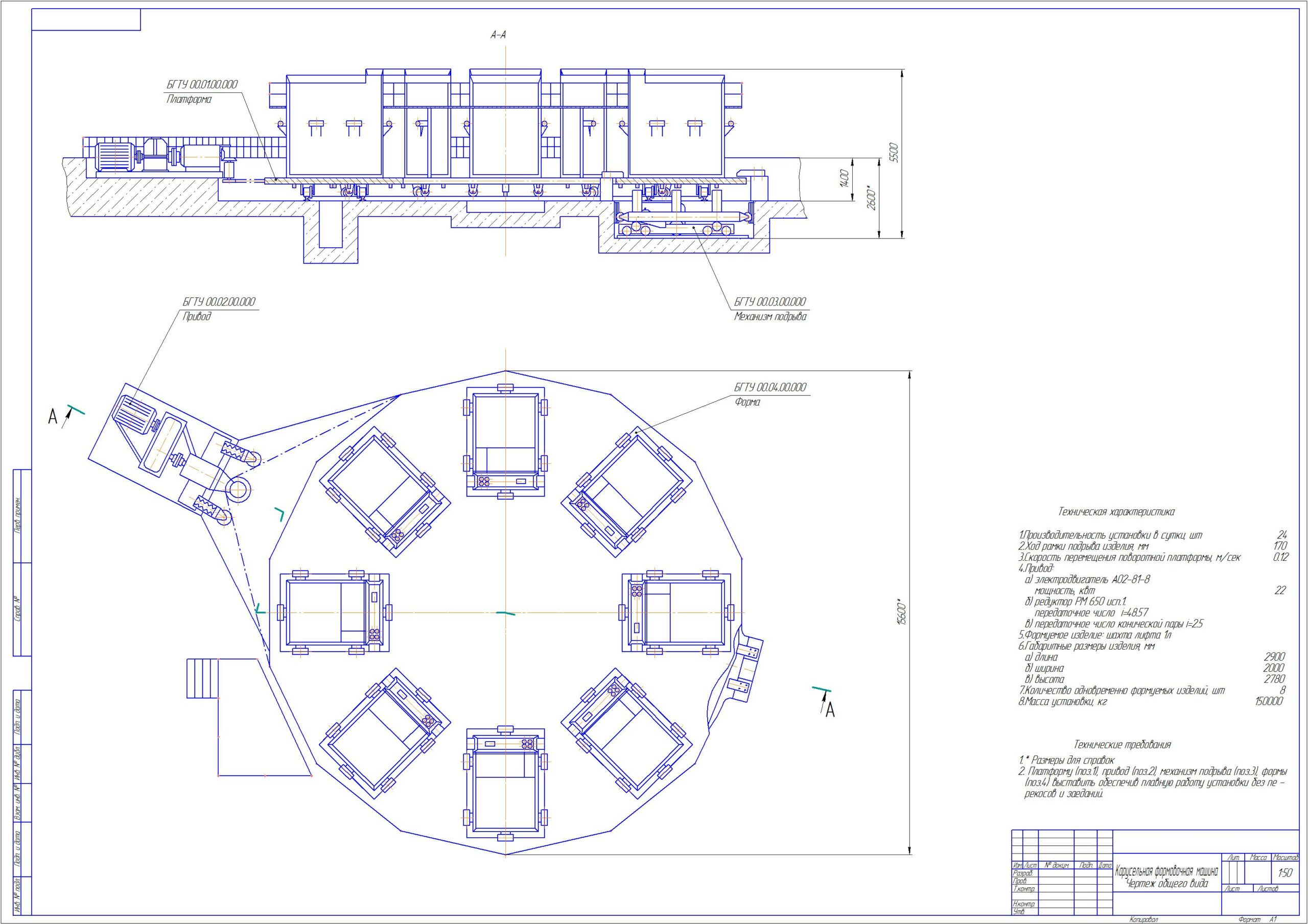

Карусельная формовочная машина

1.Производительность установки в сутки, шт 24
2.Ход рамки подрыва изделия, мм 170
3.Скорость перемещения поворотной платформы, м/сек 0.12
4.Привод:
а) электродвигатель АО2-81-8
мощность, квт 22
б) редуктор РМ 650 исп.1.
передаточное число i=48.57
в) передаточное число конической пары i=2.5
5.Формуемое изделие: шахта лифта 1л
6.Габаритные размеры изделия, мм
а) длина 2900
б) ширина 2000
в) высота 2780
7.Количество одновременно формуемых изделий, шт 8
8.Масса установки, кг 150000

Состав: Карусельная формовочная машина (ВО) Язык документа

Софт: КОМПАС-3D 5.11

Файлы:
карусеная форм.машина.cdw
