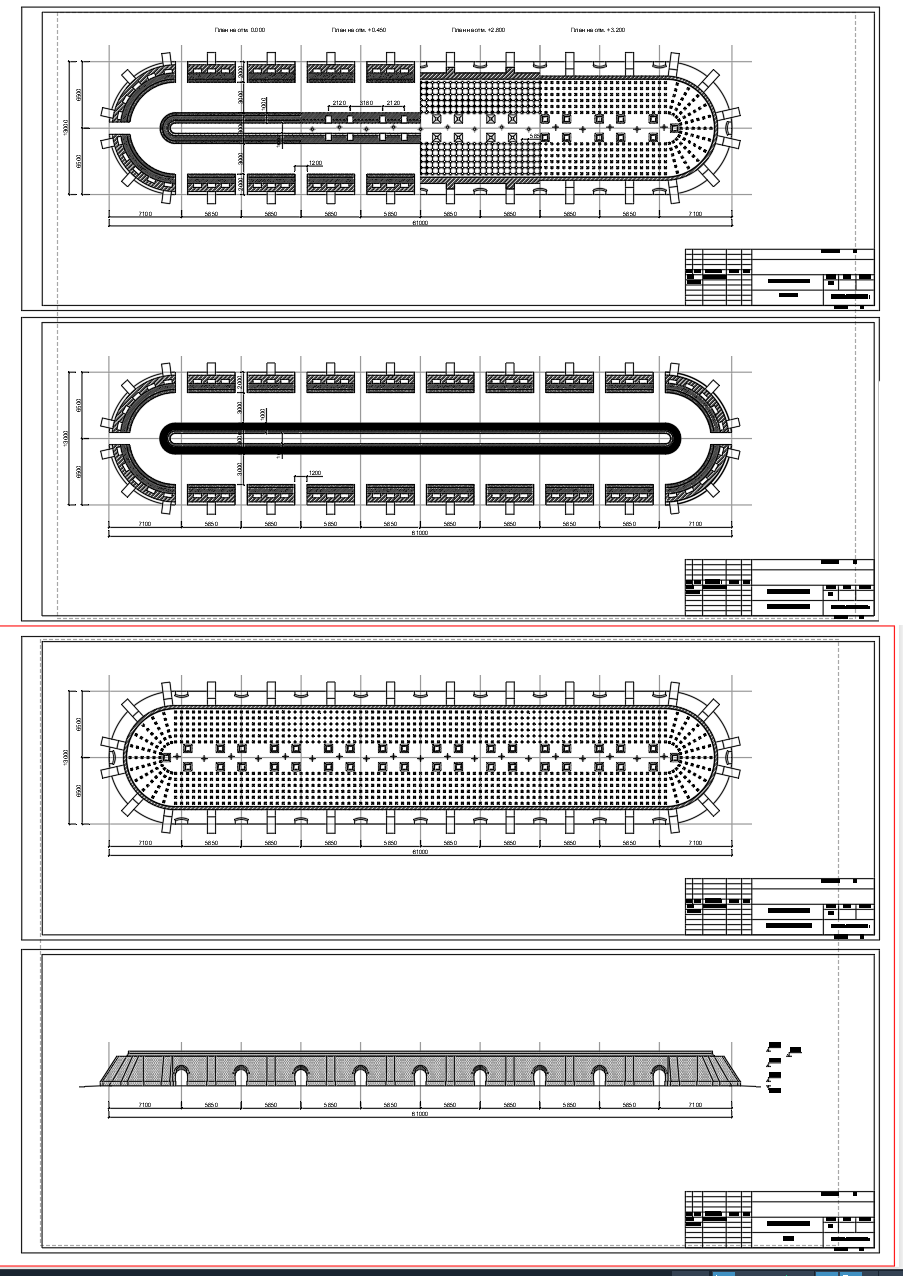

Чертежи планировки кольцевой печи. Печь представляет собой замкнутый обжигательный канал, имеющий в плане форму растянутого кольца. Канал условно разделен на камеры с общим дымовым боровом. Над каналами устроены клапаны, служащие для присоединения камеры к дымовому борову и отключения от него. Непосредственно над боровом располагается воздушный канал, который передает горячий воздух из остывающих камер через промежуточные каналы во вновь загруженные камеры для подсушки сырца. Топливо поступает через отверстия в своде камеры. В данном проекте рассматривается кольцевая печь для обжига кирпича на 20 камер.
В составе чертежей представлены планы на отметке 0.000, 0.450, 2.800, 3.200, фасад печи.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Теплотехника -
- Печи -
- Кольцевая печь для обжига кирпича
Кольцевая печь для обжига кирпича
0
0
245
1
0
100
Автор
Павел
Вяликов
Дата
08.07.2022
Язык
Русский
Состав
Планы на отметке 0.000, 0.450, 2.800, 3.200, фасад печи.
Софт
AutoCAD 2010
