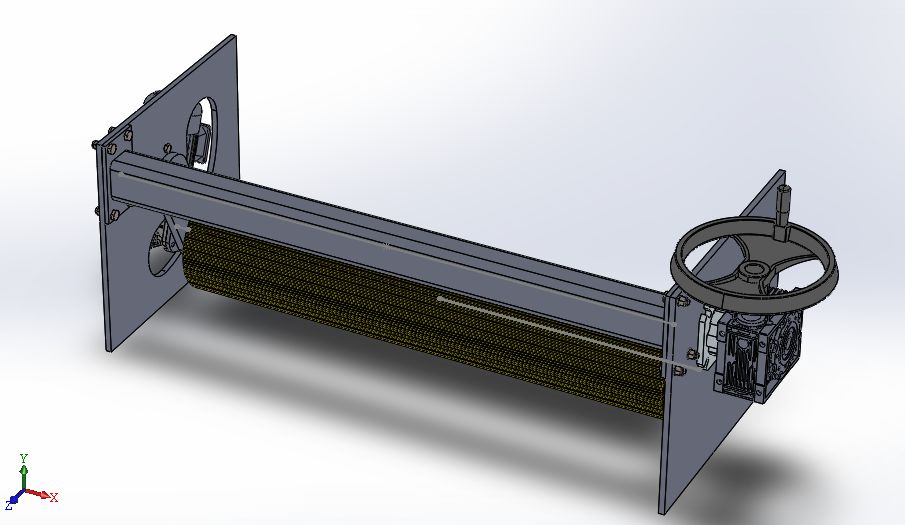

Механизм предназначен для очистки деревянных технологических поддонов от остатков бетона. Применяется в составе линий по производству сухопрессованных бетонных изделий.
Щётка наборная состоит из наборных дисков, которые применяются на уборочной технике (например для мотоблоков)
Привод щётки -электродвигатель 0,55 кВт в 71 габарите плюс червячный редуктор PMRV 050 (межосевое расстояние 50мм)
Механизм позиционирования щётки червячный редуктор PMRV 075 с ручным приводом (в данном случае маховичок с рукоятью от KIpp). Выходной вал редуктора приводит во вращение рычаги, на которых вмонтирован вал с приводом щётки
Угловая скорость вращения щётки 100-150 об/мин.
- Главная -
- Чертежи -
- Промышленность -
- Промышленность строительных материалов -
- Механизм для очистки деревянных технологических поддонов.
Механизм для очистки деревянных технологических поддонов.
0
0
114
0
0
100
Автор
Fortis1
Дата
18.09.2019
Язык
Русский
Состав
3 D сборка. Модель одной деталью
Софт
STEP / IGES 214
