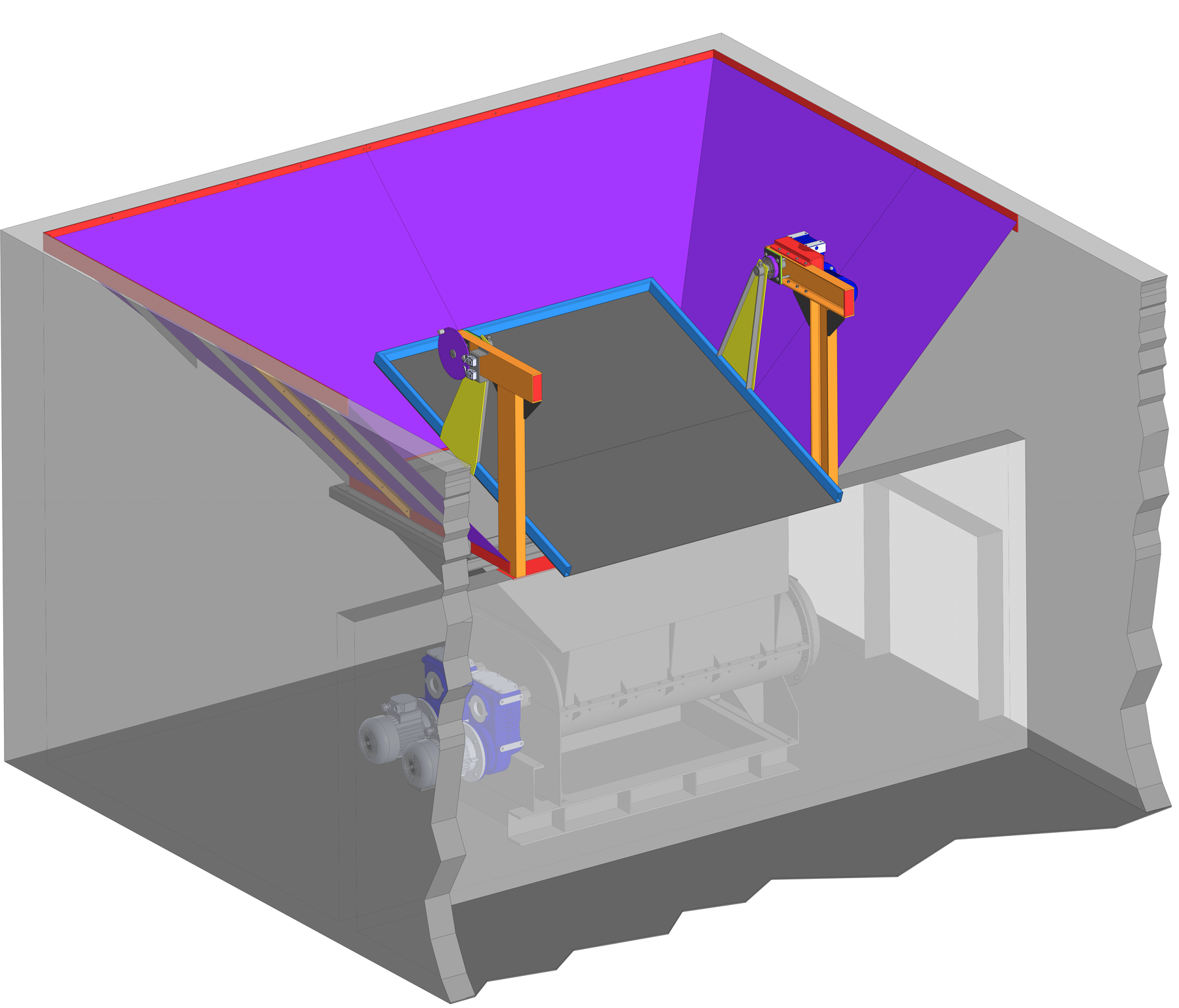

Механизм отвода влажного брака, в сборе с зонтом

Данный механизм спроектирован на заказ и по месту установки линии по производству гипсокартонных листов. Зонт в верхней части имеет размер 5300 х 3300 мм и необходим чтобы весь влажный брак с ленточного конвейера попадал в 2-х осевую дробилку. В случае остановки, механизм отвода поворачивается и перекрывает доступ к дробилке. Далее после запуска фронтальный погрузчик обратно закидывает влажный брак в 2-х осевую дробилку.
Версия файлов Компаса 21, для тех у кого ниже в папке есть модель одним файлом STEP

3D Модели влажный брак дробилка линия гипсокартона. механизм отвода

Автор

Евгений

Дата

13.02.2023

Язык

Русский

Состав

3D Сборка с полной деталировкой + комплект чертежей на изготовление

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Механизм отвода влажного брака
- Дробилка 2-х осевая.stp
- Опора зонта.a3d
- Сегмент_2
  - Пластина@Лист $d 4x1500x6000 ГОСТ 10885-85;(Ст3сп+12Х18Н10Т)$@3385,3 x 2453,7 S = 4 мм.m3d
  - Сегмент_2.cdw
  - Сегмент_2.a3d
  - Ребро жёсткости_1.2.m3d
  - Лист сегмента_2.cdw
  - Уголок крепления сегмента_2.cdw
  - Ребро жёсткости_1.2.cdw
  - Профиль@Уголок $d 50x5 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@L = 2196.9 мм.m3d
  - Пластина нижняя сегмента_2.cdw
  - Пластина верхняя сегмента_2.cdw
  - Ребро жёсткости_1.m3d
- 3D модель STEP
  - Механизм отвода влажного брака.stp
- Зонт в сборе.a3d
- Сегмент_4
  - Уголок крепления сегмента_4.cdw
  - Пластина@Лист $d 4x1500x6000 ГОСТ 10885-85;(Ст3сп+12Х18Н10Т)$@3385,3 x 2453,7 S = 4 мм.m3d
  - Пластина нижняя сегмента_4.cdw
  - Ребро жёсткости_3.1.cdw
  - Лист сегмента_4.cdw
  - Ребро жёсткости_3.1.m3d
  - Пластина верхняя сегмента_4.cdw
  - Профиль@Уголок $d 50x5 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@L = 1972.6 мм.m3d
  - Сегмент_4.a3d
  - Ребро жёсткости_3.cdw
  - Сегмент_4.cdw
  - Ребро жёсткости_3.m3d
- Механизм отвода влажного брака
  - Палец диска.m3d
  - Пластина крепёжная.m3d
  - Механизм отвода в сборе.a3d
  - Отвод.a3d
  - ЧЕРТЕЖИ
    - Механизм отвода влажного брака в сборе _ ИП-3569.00.00.СБ.cdw
    - Опора правая
      - Швеллер _ ИП-3569.02.03_01.cdw
      - Пластина опорная _ ИП-3569.02.06.cdw
      - Вал приводной _ ИП-3569.02.01_01.cdw
      - Крышка _ ИП-3569.02.01_03_03.cdw
      - Опора подшипниковая_1 _ ИП-3569.02.01.СБ.cdw
      - Корпус подшипника _ ИП-3569.02.01_03 СБ.cdw
      - Деталь кронштейна_4 _ ИП-3569.02.02_04.cdw
      - Стойка _ ИП-3569.02.05.cdw
      - Основание _ ИП-3569.02.01_03_01.cdw
      - Деталь кронштейна_2 _ ИП-3569.02.02_02.cdw
      - Деталь кронштейна_5 _ ИП-3569.02.02_05.cdw
      - Кронштейн мотор-редуктора _ ИП-3569.02.02.СБ.cdw
      - Корпус _ ИП-3569.02.01_03_02.cdw
      - Пластина накладная _ ИП-3569.02.03_03.cdw
      - Поперечина_1 _ ИП-3569.02.03.СБ.cdw
      - Деталь кронштейна_1 _ ИП-3569.02.02_01.cdw
      - Деталь кронштейна_6 _ ИП-3569.02.02_06.cdw
      - СБОРОЧНЫЙ_Опора правая _ ИП-3569.02.00.СБ.cdw
      - Деталь кронштейна_3 _ ИП-3569.02.02_03.cdw
      - Пластина замковая _ ИП-3569.02.03_05.cdw
      - Ребро жесткости _ ИП-3569.02.04.cdw
      - Заглушка _ ИП-3569.02.03_02.cdw
      - Шпонка _ ИП-3569.02.01_02.cdw
      - Пластина крепления торцевая _ ИП-3569.02.03_04.cdw
    - Опора левая
      - Кронштейн концевиков _ ИП-3569.03.02.cdw
      - Швеллер _ ИП-3569.03.03_01.cdw
      - Диск поворотный _ ИП-3569.03.01_02 СБ.cdw
      - Пятак диска _ ИП-3569.03.01_04.cdw
      - СБОРОЧНЫЙ_Опора левая _ ИП-3569.03.00.СБ.cdw
      - Палец _ ИП-3569.03.01_02.02.cdw
      - Диск _ ИП-3569.03.01_02.01.cdw
      - Вал _ ИП-3569.03.01_01.cdw
      - Опора подшипниковая_2 _ ИП-3569.03.01.СБ.cdw
      - Поперечина_2 _ ИП-3569.03.03.СБ.cdw
    - ОТВОД
      - Плечо _ ИП-3569.01.01.СБ.cdw
      - Пластина _ ИП-3569.01.01_01.cdw
      - Борт _ ИП-3569.01.03.cdw
      - Борт _ ИП-3569.01.02.cdw
      - СБОРОЧНЫЙ_Отвод _ ИП-3569.01.00.СБ.cdw
      - Втулка _ ИП-3569.01.01_02.cdw
  - Кронштейн мотор-редуктора.a3d
  - Вал с опорами
    - Шпонка 12.m3d
    - Вал с опорой.a3d
    - Подшипник SKF ID-50_310.m3d
    - Крышка подшипника.m3d
    - Вал.m3d
    - Вал приводной.m3d
    - Корпус подшипника.a3d
    - Вал приводной с опорой.a3d
  - Кронштейн концевиков.m3d
  - Мотор-редуктор червячный мощностью 0,55.stp
  - Диск концевых выключателей.m3d
  - Пластина торцевая.m3d
  - Ребро отвода.m3d
  - Втулка отвода.m3d
  - Корпус отвода.a3d
  - Пятак диска.m3d
  - Концевой выключатель EVIG V-10K.stp
- Сегмент_5
  - Пластина верхняя сегмента_5.cdw
  - Профиль@Уголок $d 50x5 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@L = 2105.4 мм.m3d
  - Лист сегмента_5.cdw
  - Ребро жёсткости_2.m3d
  - Пластина@Лист $d 4x1500x6000 ГОСТ 10885-85;(Ст3сп+12Х18Н10Т)$@2062,7 x 1145 S = 4 мм.m3d
  - Уголок крепления сегмента_5.cdw
  - Сегмент_5.a3d
  - Пластина нижняя сегмента_5.cdw
  - Сегмент_5.cdw
- Корпус зонта.cdw
- Сегмент_6
  - Лист сегмента_6.cdw
  - Пластина нижняя сегмента_6.cdw
  - Сегмент_6.cdw
  - Профиль@Уголок $d 50x5 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@L = 1968.8 мм.m3d
  - Сегмент_6.a3d
  - Уголок крепления сегмента_6.cdw
  - Пластина@Лист $d 4x1500x6000 ГОСТ 10885-85;(Ст3сп+12Х18Н10Т)$@1923,9 x 1145 S = 4 мм.m3d
  - Ребро жёсткости_3.m3d
  - Пластина верхняя сегмента_6.cdw
- Сегмент_3
  - Пластина верхняя сегмента_3.cdw
  - Ребро жёсткости_2.cdw
  - Пластина@Лист $d 4x1500x6000 ГОСТ 10885-85;(Ст3сп+12Х18Н10Т)$@3541,5 x 2499,3 S = 4 мм.m3d
  - Лист сегмента_3.cdw
  - Ребро жёсткости_2.1.cdw
  - Ребро жёсткости_2.m3d
  - Ребро жёсткости_2.1.m3d
  - Профиль@Уголок $d 50x5 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@L = 2107.7 мм.m3d
  - Сегмент_3.a3d
  - Сегмент_3.cdw
  - Пластина нижняя сегмента_3.cdw
  - Уголок крепления сегмента_3.cdw
- Сегмент_1
  - Ребро жёсткости_1.1.m3d
  - Ребро жёсткости_1.cdw
  - Пластина@Лист $d 4x1500x6000 ГОСТ 10885-85;(Ст3сп+12Х18Н10Т)$@3541,5 x 2499,3 S = 4 мм.m3d
  - Сегмент_1.cdw
  - Сегмент_1.a3d
  - Профиль@Уголок $d 50x5 ГОСТ 8509-93;С235 ГОСТ 27772-2015$@L = 2196.9 мм.m3d
  - Лист сегмента_1.cdw
  - Ребро жёсткости_1.1.cdw
  - Ребро жёсткости_1.m3d
  - Пластина верхняя сегмента_1.cdw
  - Уголок крепления сегмента_1.cdw
  - Пластина нижняя сегмента_1.cdw
- Опора зонта.cdw
- Стены.m3d
