БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. В.Г. ШУХОВА
Кафедра «Механического оборудования»
Курсовой проект по дисциплине: «Специальное оборудование для производства строительных материалов и изделий на их базе
на тему: «Модернизация головки ленточного комбинированного вакуумного пресса СМ-443»
Белгород 2022
Введение 4
1 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 6
1.1 Характеристики используемых материалов для производства керамического кирпича на предприятии ООО «Кирпичный завод» 6
1.2 Характеристика выпускаемого кирпича на предприятии ООО «Кирпичный завод» 8
1.3 Описание технологического комплекса для производства керамических изделий. 12
2 СПЕЦИАЛЬНАЯ ЧАСТЬ 15
2.1 Назначение, конструкция и принцип действия ленточного комбинированного вакуумного пресса СМ-443. 15
2.2 Описание мероприятий по конструктивному совершенствованию ленточного комбинированного вакуумного пресса СМ-443. 23
3 РАСЧЁТНАЯ ЧАСТЬ 30
3.1 Расчёт производительности 30
3.2 Расчёт потребляемой мощности. 31
3.3 Расчёт вала редуктора на прочность. 35
Заключение 43
Список использованной литературы 44
В ходе работы над данным курсовым проектом была изучена технологическая схема комплекса для производства керамического кирпича, конструкция и принцип действия вакуумного комбинированного пресса СМ-443.
Предложены полезные модели на модернизацию головки пресса, которые могут повысить её производительность.
В разделе (3) выполнен расчёт потребляемой мощность и производительности пресса, а также рассчитан вал редуктора на прочность.

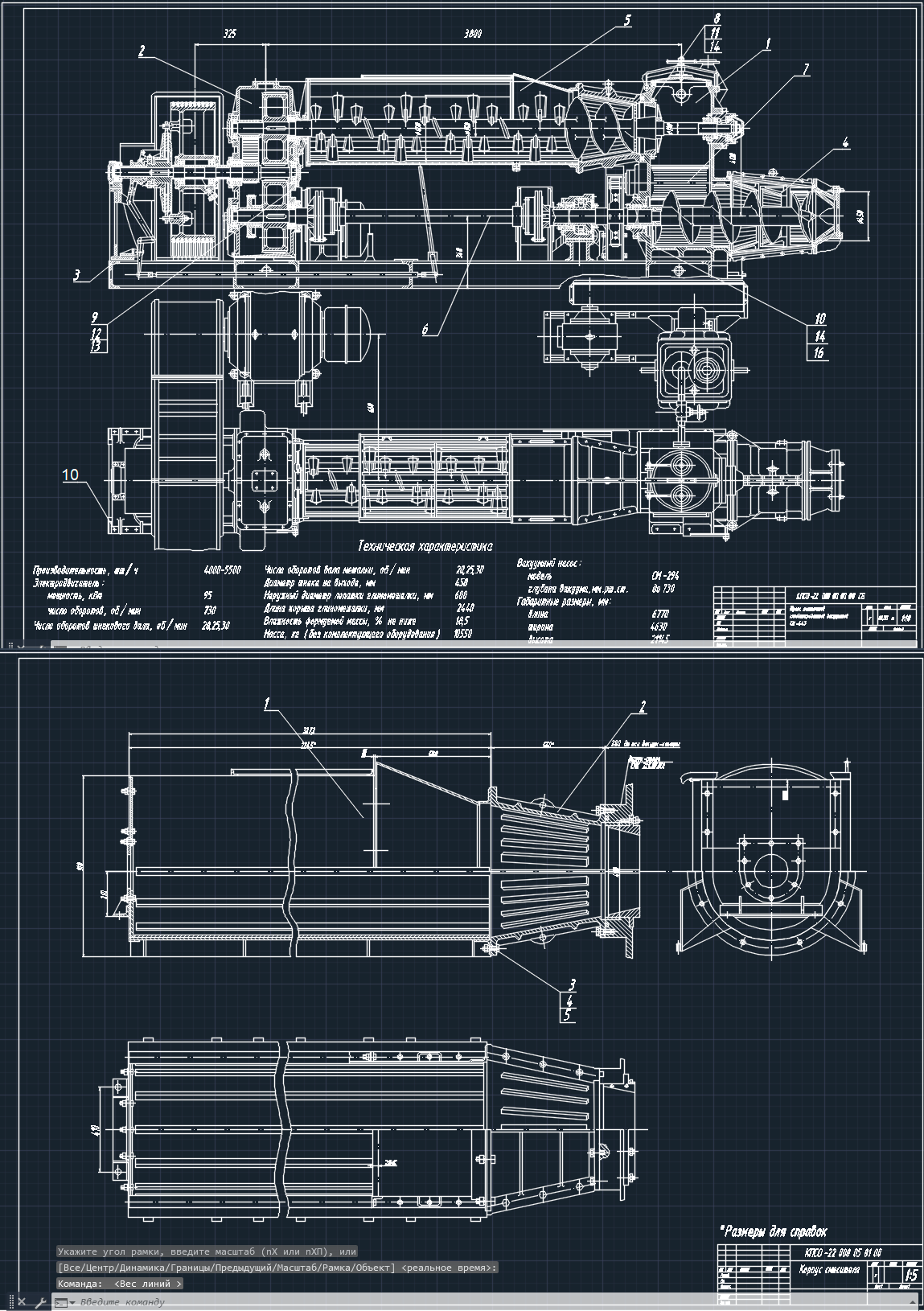

Техническая характеристика
Производительность, шт/ч 4000-5500
Электродвигатель:
мощность, кВт 95
число оборотов, об/мин 730
Число оборотов шнекового вала, об/мин 20,25,30
Число оборотов вала мешалки, об/мин 20,25,30
Диаметр шнека на выходе, мм 450
Наружный диаметр лопатки глиномешалки, мм 600
Длина корыта глиномешалки, мм 2440
Влажность формуемой массы, % не ниже 18,5
Масса, кг (без комплектующего оборудования) 10550
Вакуумный насос:
модель СМ-294
глубина вакуума,мм.рт.ст. до730
Габаритные размеры, мм:
длина 6770
ширина 4630
высота 21145
