Модернизация агрегата для формования многопустотных изделий СМЖ-227Б

0
24
769
2
0
800

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
Учреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет Химической технологии и техники
Кафедра Машины и аппараты химических и силикатных производств
Специальность Машины и аппараты химических производств и предприятий
строительных материалов
Специализация Машины и оборудование предприятий строительных материалов

ДИПЛОМНЫЙ ПРОЕКТ НА ТЕМУ:
Модернизация агрегата для формования многопустотных изделий

Минск 2017

Целью выполнения дипломного проекта является модернизация агрегата для формования многопустотных изделий.
Приведена технология производства многопустотных плит перекрытия по агрегатно-поточной схеме производства. Произведен литературный обзор типовых конструкций агрегатов для формования многопустотных изделий. Приведено описание и принцип действия модернизируемой установки. Приведен технологический расчет агрегата. Подобраны компрессор и пневмовибраторы. Осуществлен прочностной расчет цепной передачи, произведен проверочный расчет подшипников и вала. Даны рекомендации по ремонту и эксплуатации. Произведена оценка опасных и вредных факторов при эксплуатации агрегата для формования многопустотных изделий и составлена инструкция по охране труда. Осуществлен анализ технологического процесса, выбор параметров контроля и регулирования и составлена функциональная схема. Так же составлен сводный баланс капитальных затрат на модернизацию агрегата.
Введение
1 Технология и оборудование производства многопустотных изделий
1.1 Технология производства многопустотных изделий
1.1.1 Складирование и хранение сырьевых материалов
1.1.2 Подготовка бетонной смеси
1.1.3 Технологический процесса заготовки арматурных стержней
1.1.4 Технологический процесс производства многопустотных изделий
1.2 Оборудование при производстве многопустотных изделий
2 Объект модернизации
2.1 Строеение и принцип действия модернизируемого агрегата
2.2 Основные направления модернизации
2.3 Обоснование модернизации
3 Расчет и конструирование агрегата для формования многопустотных изделий
3.1 Эксплуатационный расчет вибровкладышей
3.2 Расчет основных параметров вибровкладышей
3.3 Подбор пневмовибратора
3.4 Подбор компрессора
3.5 Расчет пневмопривода
3.6 Составление схемы пневмопривода
3.7 Расчет цепного толкателя для ввода и вывода вибровкладышей
3.8 Расчет вала цепного толкателя на кручение
4 Эксплуатация и ремонт агрегата
4.1 Описание конструкции агрегата по ремонтным узлам
4.2 Перечень работ, выполняемых при текущем и капитальном ремонтах
4.3 Контрольно-регулировочные работы
4.4 Составление графика ППР
4.5 Составление сетевого графика капитального ремонта
4.6 Расчет параметров технологических операций воостановления корпуса
4.7 Разработка схемы и карты смазки
4.8 Основные неисправности и методы их устранения
5 Автоматизация и электропривод
5.1 Обоснование и выбор параметров процесса, подлежащих контролю и регулированию
5.2 Выбор технический средств автоматизации
5.2.1 Общие сведения
5.2.2 Выбор приборов
5.3 Разработка функциональных схем автоматизации
5.3.1 Методика составления функциональной схемы
5.3.2 Описание работы систем автоматического контроля и регулирования
5.4 Расчет погрешности измерения
6 Мероприятия по охране труда и безопасности жизнедеятельности
6.1 Мероприятия по охране труда
6.1.1 Анализ опасных и вредных производственных факторов производства
6.1.2 Оценка соответствия модернизируемого агрегата требованиям безопасности и эргономики
6.1.3 Инженерные решения по обеспечению безопасности модернизируемого аппарата
6.1.4 Инструкция по безопасной эксплуатации
6.2 Мероприятия по безопасности жизнедеятельности
6.2.1 Оценка потенцально опасных источников возникновения чрезвычайных ситуаций
7 Экономический раздел 96
7.1 Расчет капитальных затрат на модернизацию
7.2 Расчет эксплуатационных расходов
7.3 Расчет показателей экономической эффективности
7.4 Оценка экономической эффективности инвестиционных вложений
7.5 Расчет срока окупаемости инвестиций
Заключение
Перечень графического материала
Список использованных источников
Приложение А. Спецификация


Сообщить о проблеме
Дата
15.06.2017
Язык
Русский
Состав

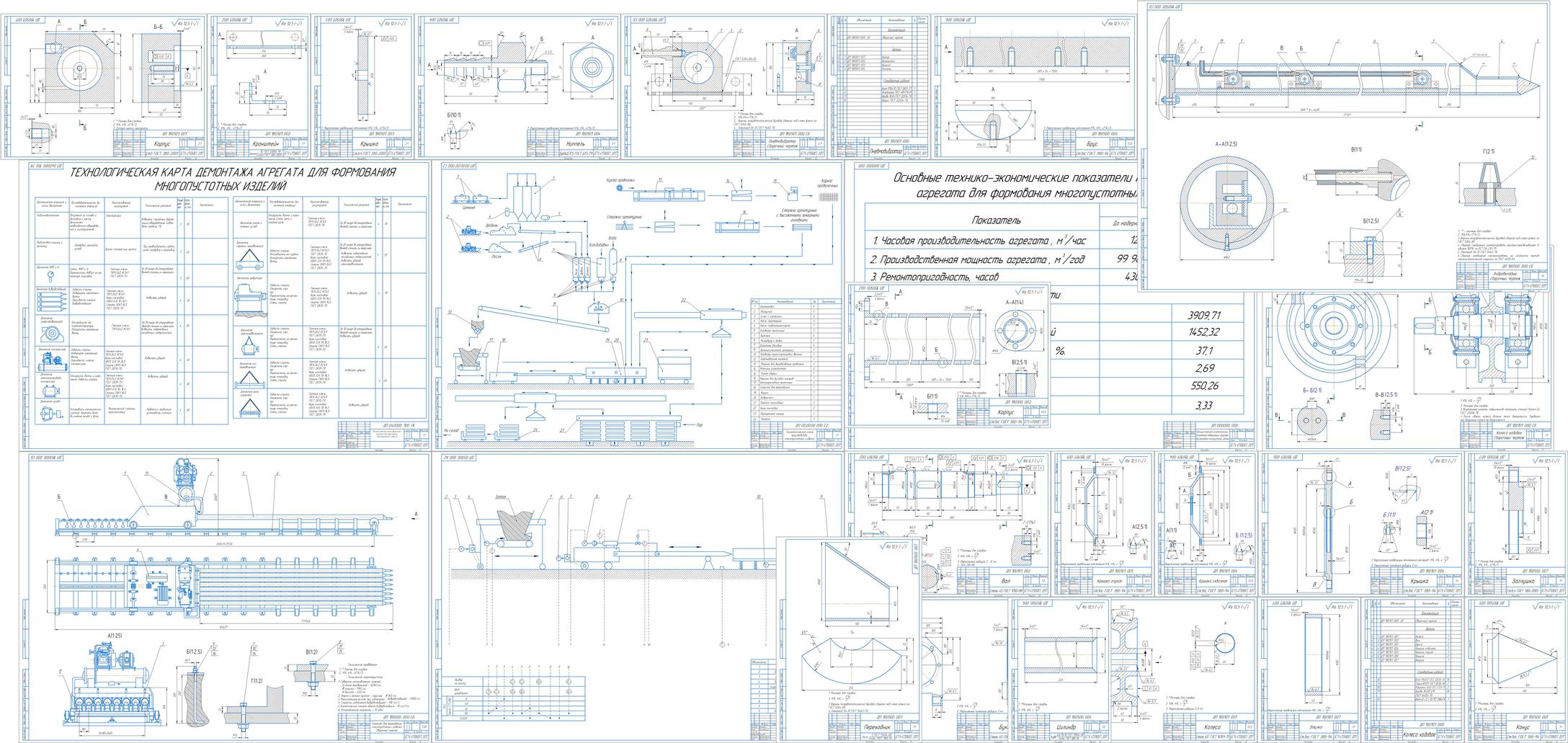

ПЗ, 1. Технологическая схема производства многопустотных изделий. 1 лист ф. А1. 2. . Агрегат для формования многопустотных изделий. Сборочный чертеж. 1 лист ф. А1. 3. Вибровкладыш. Сборочный чертеж. 1 лист ф. А1. Корпус. 1 лист ф. А3. Переходник. 1 лист ф. А3. Цилиндр. 1 лист ф. А4. Конус. 1 лист ф. А4. Брус. 1 лист ф. А3. Заглушка. 1 лист ф. А4. 4. Пневмовибратор. Сборочный чертеж. 1 лист ф. А3. Корпус. 1 лист ф. А3. Кронштейн. 1 лист ф. А4. Крышка. 1 лист ф. А4. Ниппель. 1 лист ф. А3. 5. Колесо ходовое. Сборочный чертеж. 1 лист ф. А2. Колесо. 1 лист ф. А3. Вал. 1 лист ф. А3. Букса. 1 лист ф. А3. Крышка сквозная. 1 лист ф. А4. Крышка глухая. 1 лист ф. А4. Крышка. 1 лист ф. А3. Втулка. 1 лист ф. А4. 6. Технологическая карта демонтажа агрегата для формования многопустотных изделий. 1 лист ф. А1. 7.. Функциональная схема автоматизации. Агрегат для формования многопустотных изделий. 1 лист ф. А1. 6. Таблица технико-экономических показателей модернизации агрегата для формования многопустотных изделий. 1 лист ф. А1.
