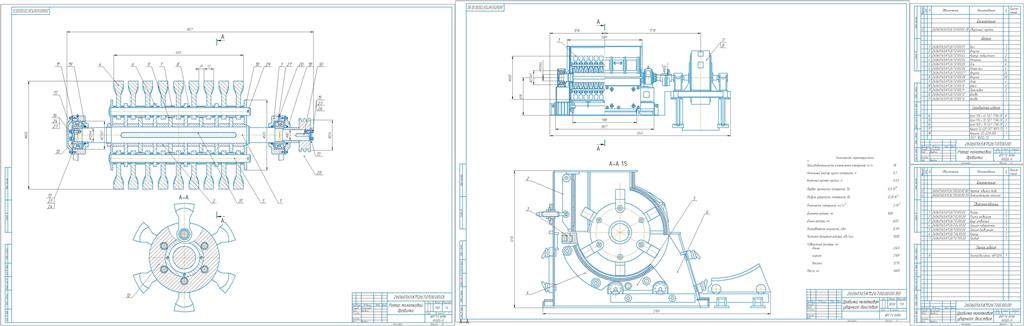

Молотковая дробилка ударного действия

Южнороссийский Государственный Политехнический Университет (НПИ)
Кафедра ТМ ТМО
Дисциплина: Технологическое оборудование
Курсовая работа на тему: Молотковая дробилка ударного действия
Новочеркасск 2011

Технологические расчеты

Исходные данные:
Производительность измельчения материала Q, т/ч 18
Начальный размер куска материала, м 0,1
Конечный размер частиц, м 0,03
Предел прочности материала, Па 0,5*108
Модуль упругости материала, Па 0,25*1011
Плотность материала, кг/м3 2*103

Содержание
Введение 2
1 Обзор существующих конструкций дробилок, аналогичных проектируемой 3
1.1 Конструкции и принцип действия 3
1.2 Молотковые нереверсивные дробилки 5
1.3 Однороторные дробилки 5
1.4 Двухроторные дробилки 7
1.5 Дробилки со встроенными в корпус тяжелыми конвейерами 9
1.6 Молотковые реверсивные дробилки 11
2 Технологические расчеты 14
3 Описание проектируемой дробилки 19
4 Механические расчеты 24
4.1 Расчет привода 24
4.2 Расчет клиноременной передачи 25
4.3 Расчет вала 28
4.4 Подбор подшипников качения 32
5 Правила техники безопасности 33
Литература 35
