Пресс универсальный для производства соломенных панелей

Пресс универсальный для производства соломенных панелей

6871

150

3D модель Пресс универсальный для производства соломенных панелей

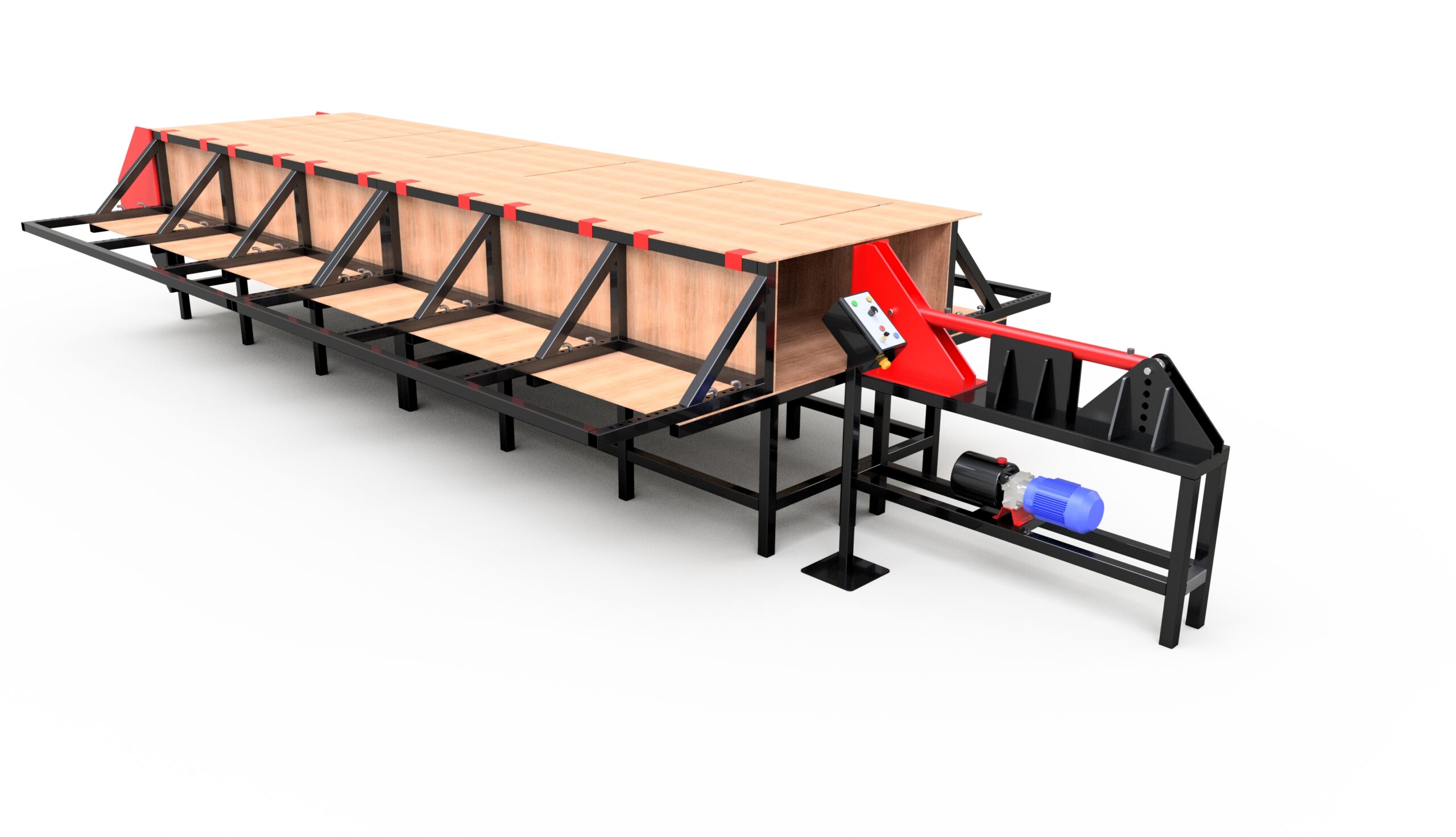

Пресс для производства соломенных панелей. Полностью разборный.
Размер изготавливаемых панелей от 1000*450*450 до 6000*1500*600 мм. Усилие на прессе 3 тонны.

3D Модели Пресс пресс для соломенных домокомплектов соломенные панели

Автор

Руслан Металл

Дата

29.07.2017

Язык

Русский

Состав

3D сборка, рендеринг, деталировка

Софт

Autodesk Inventor 17 Как открыть?

Содержимое архива

Пресс для соломенных панелей
