Производство ячеистобетонных блоков из гипсовых вяжущих методом вакуумирования

Саратовский государственный технический университет имени Гагарина Ю.А.»
Кафедра: «Строительные материалы и технологии»
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
ПРОИЗВОДСТВО ЯЧЕИСТОБЕТОННЫХ БЛОКОВ ИЗ ГИПСОВЫХ ВЯЖУЩИХ МЕТОДОМ ВАКУУМИРОВАНИЯ
2015

Темой дипломного проекта является производства ячеистобетонных стеновых блоков из гипсовых вяжущих методом вакуумирования.
Пояснительная записка к дипломному проекту состоит из 96 листов печатного текста, 40 таблиц и 2 рисунков и схем. В пояснительной записке произведены все необходимые расчёты при проектировании линии произ-водства ячеистых гипсовых стеновых блоков.

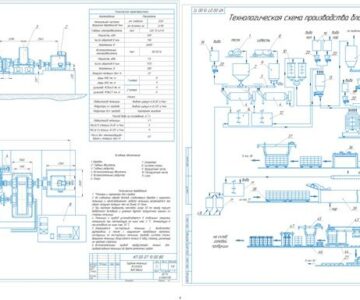

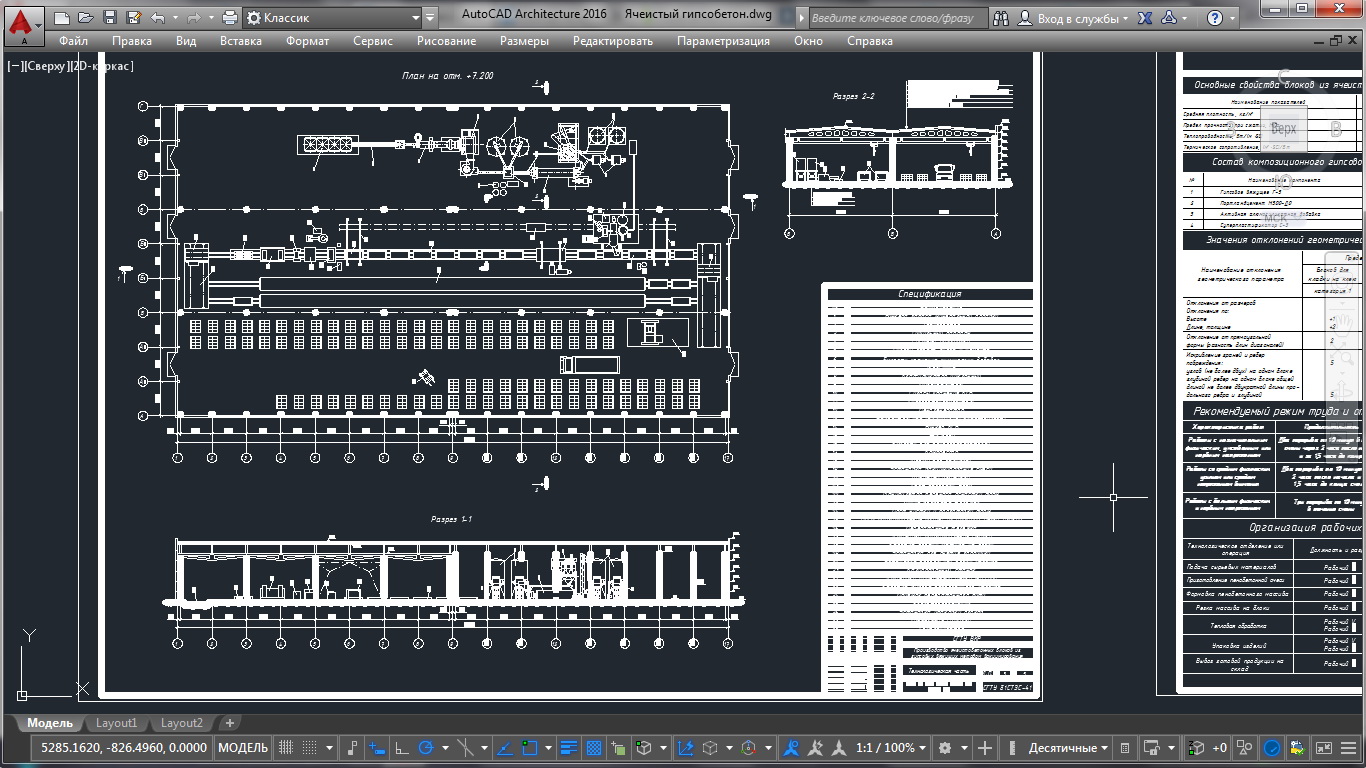

Графическая часть дипломного проекта состоит из 5 листов формата А1. На первом листе разработан генеральный план предприятия, втором – технологическая схема производства изделия, третьем – представлены план и разрезы цеха, на четвёртом – разработана технологическая карта на производство изделий, на пятом – изображено технологическое оборудование (гипсбетономешалка).

Состав: Генеральный план предприятия Технологическая схема План и разрезы цеха Технологическая карта на изготовление изделия Технологическое оборудование Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Производство ячеистобетонных блоков из гипсовых вяжущих методом вакуумирования

Ячеистый гипсобетон.dwg
СолдатовАА_б1СТЗС-41_2015_1.docx
