Курсовой проект по дисциплине "Бетонные и железобетонные изделия"
На тему: Производство железобетонных перемычек
Казань 2014

В данном проекте рассматривается линия производства железобетонных перемычек.

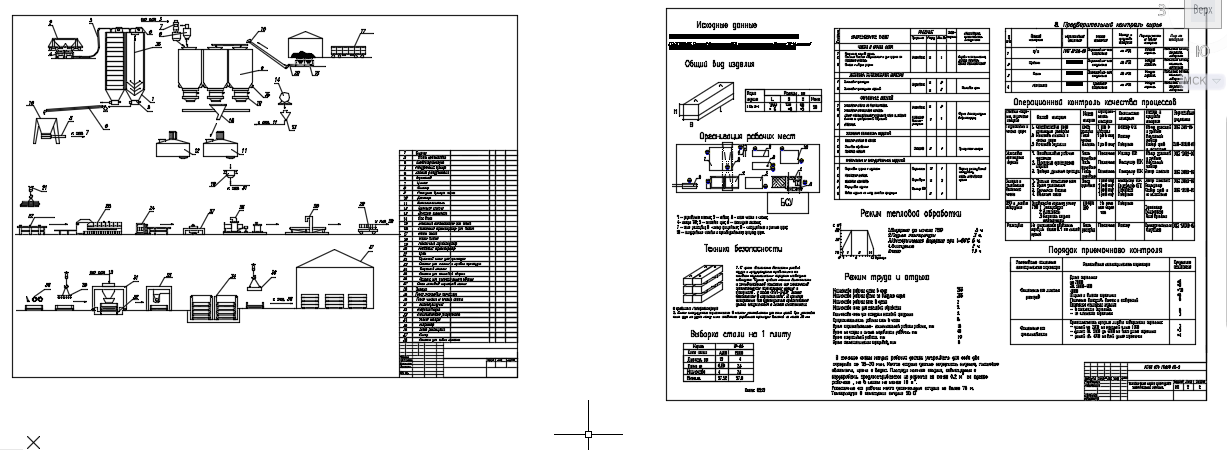

Графическая часть состоит из двух листов формата А1. На первом показана технологическая часть производства, на втором технологическая карта. Пояснительная записка состоит из 43 листов, где указаны характеристика сырья, описание технологической части. В данном курсовом проекте был спроектирован завод железобетонных перемычек с производительностью 8000 м^3/год. Также подобран состав бетонной смеси:
- на летний период с отпускной прочностью 70%: цемент – 292 кг; песок – 840 кг; щебень – 1202 кг; вода – 185 л;
- на зимний период с отпускной прочностью 90%: цемент – 325 кг; песок – 811 кг; щебень – 1202 кг; вода – 185 л.
Также вычерчена технологическая схема производства перемычек, с учетом всех видов компонентов, начиная с доставки компонентов и заканчивая выходом готовой продукции. Технологические операции, организация рабочих мест, контроль сырья и контроль качества указаны в технологической карте.

Состав: Технологическая схема производства стекла (ТС), технологическая карта (ТК) Язык документа

Софт: AutoCAD 2015
