Расчет барабанной сушилки для сушки глины производительностью 3 кг/с

Казанский государственный архитектурно - строительный университет
Кафедра технологии строительных материалов и изделий
Курсовой проект по дисциплине: "Теплотехнические оборудования"
На тему: "Расчет барабанной сушилки для сушки глины"
Казань 2014

В данном проекте рассматривается принцип работы барабанной сушилки. Произведен расчет расхода топлива, материального баланса.
Курсовой проект содержит пояснительную записку 43 стр, расчет основных параметров, материальной баланс для изготовления керамического кирпича, технологическая схема его производства.

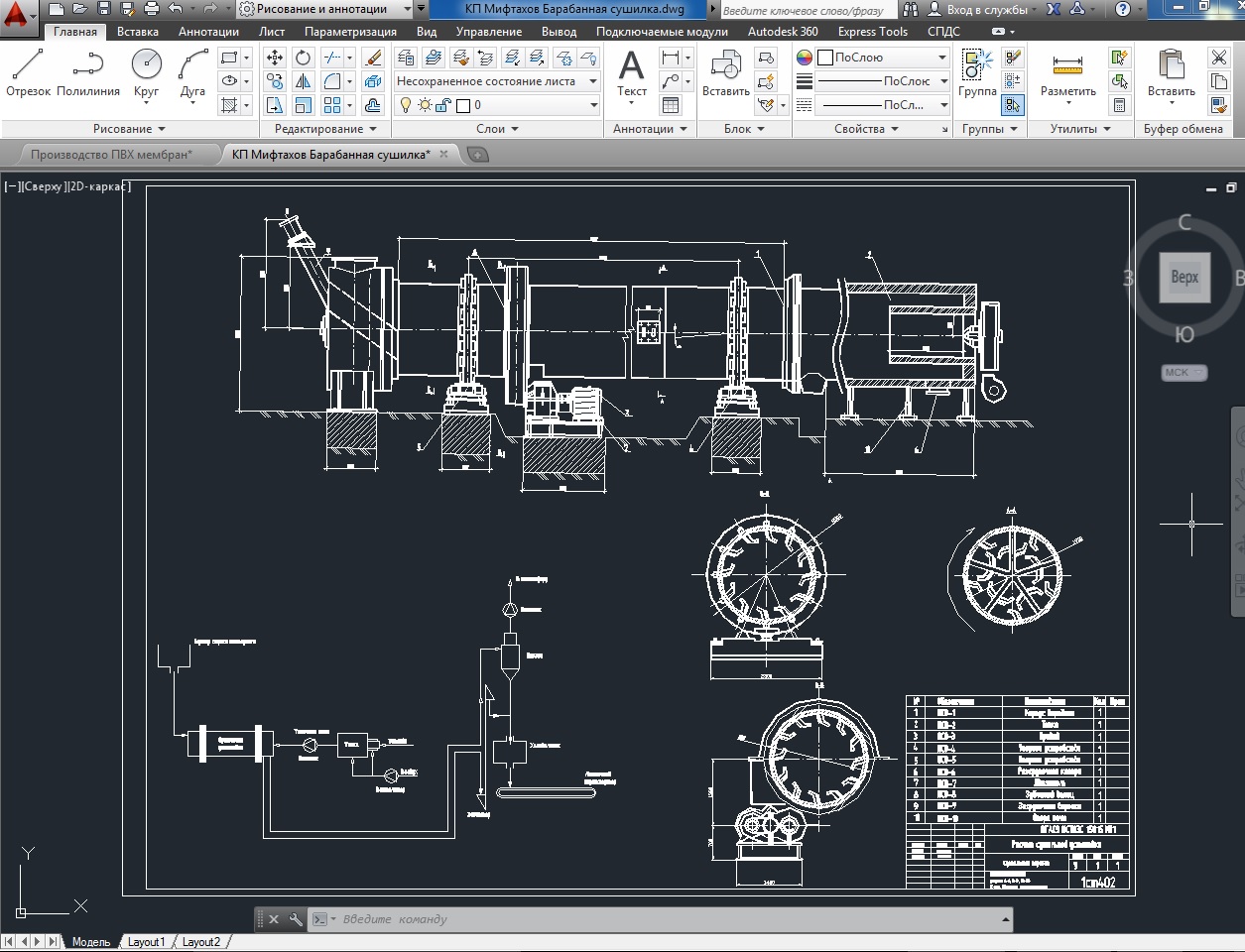

Графическая содержит чертеж установки с тремя разрезами,схема движения теплоносителя по противоточной системе.
В данном курсовом проекте выполнен расчет барабанной сушилки для сушки глины производительностью 3 кг/с.
Проведен расчет горения топлива. Определены начальные параметры теп-лоносителя, построен процесс сушки на I-d диаграмме. Рассчитаны конструк-тивные размеры барабана: диаметр 1.6 м, длина 8 м. Составлены материальный и тепловой балансы сушилки, на основе которых определен удельный расход тепла на сушку qw = 4452 кДж/кг и сопоставлен с литературными данными. Рас-считан тепловой кпд сушилки равный 0,83.
Рассчитано время нахождения материала в сушилке равное 1 мин, и мощ-ность электродвигателя, подобрано вспомогательное оборудование.
Рассмотрели несколько видов движения теплоносителя. Сделав выводы, выбрали прямоточное движение.

Состав: Сушильный барабан глины, технологическая схема производства керамического кирпича, ПЗ Язык документа

Софт: AutoCAD 2014
