Расчет и подбор основных параметров пневмотранспортной установки сыпучего материала (керамзитовый песок)

Казанский государственный архитектурно-строительный университет
Кафедра ТСМИК
Курсовой проект по дисциплине "Процессы и аппараты технологии строительных материалов"
На тему: Расчет и подбор основных параметров пневмотранспортной установки сыпучего материала (керамзитовый песок)

Производительность по запылённому газу V, м3/ч - 3800
Температура газа, °С - 100
Концентрация взвешенных частиц в запыленном газе х1, кг/м3
Предельно допустимая
концентрация, х2, кг/м3
Входная скорость Vвх, м/с - 20
Допускаемая скорость υдоп, м/с
Выходная скорость, м/с -
Скорость в живом сечении, м/с -15
КПД установки, % - 94
Коэффициент сопротивления циклона ԑ -160
Перепад давления, отнесенный к ρ
газа, ∆p/ρ - 850
Диаметр одного элемента, мм - 200
Толщина выхлопной трубы, мм - 12
Тип пылеулавливающего устройства - батарейный циклон

Содержание
Введение 3
Реферат 6
1. Технология получения керамзитового песка 7
1.1. Теоретическая часть 7
1.2. Характеристика исходного сырья 8
1.3. Технологический процесс 11
2. Расчет оборудования 13
2.1. Пневмотранспорт. 13
2.2. Расчет батарейного циклона 16
2.3. Пылезащитные устройства 19
3. Теория процесса 22
Заключение 26
Литература 28

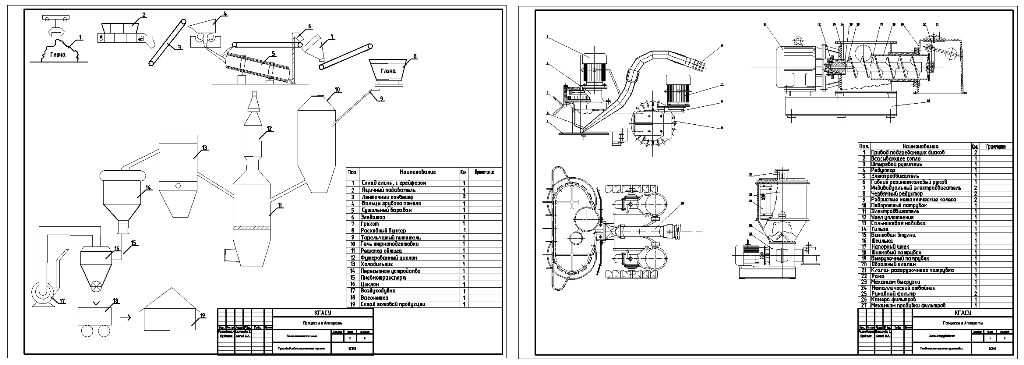

Лист 1 – Технологическая схема производства керамзитового песка
Лист 2 – Схема пневмотранспортной установки
