Расчет принудительного бетоносмесителя СБ-93

Федеральное государственное автономное образовательное учреждение высшего образования «СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Инженерно-строительный институт
Кафедра: Строительные материалы и технологии строительства
Курсовой проект по дисциплине "Механическое оборудование предприятий строительной индустрии"
На тему: «Расчет принудительного бетоносмесителя»
Красноярск 2018

Исходные данные для проектирования:
1) Вместимость смесителя по загрузке , 1500л;
2) Число смесителя лопастей - 9;
3) Вид смеси – бетон;
4) Вид крупного заполнителя – шлак;
5) В/Ц - 0,35;
6) Осадка конуса – 4см.

В результате проделанной работы для производства бетонных растворов была выбрана бетоносмесительная машина СБ-93 благодаря своим конструктивным особенностям, габаритным размерам машины, а также низкой цене по сравнению с другими машинами данного класса.

СОДЕРЖАНИЕ
Введение 3
1 Литературный обзор 4
2 Описание конструкции и работы машины 7
3 Расчетная часть 8
3.1 Расчет геометрических параметров бетоносмесителя 8
3.2 Кинематический расчет бетоносмесителя 13
3.3 Расчет привода бетоносмесителя 14
3.4 Расчет производительности смесителя 15
3.5 Расчет держателей лопастей и предохранительных устройств 16
3.6 Определение параметров загрузочных устройств 18
3.7 Определение параметров разгрузочного затвора 20
4 Техника безопасности 23
5 Экология 26
5.1 Характеристика предприятий как источника загрязнений
окружающей среды 26
5.2 Методы защиты атмосферы от загрязнений 27
Заключение 28
Библиографический список 30

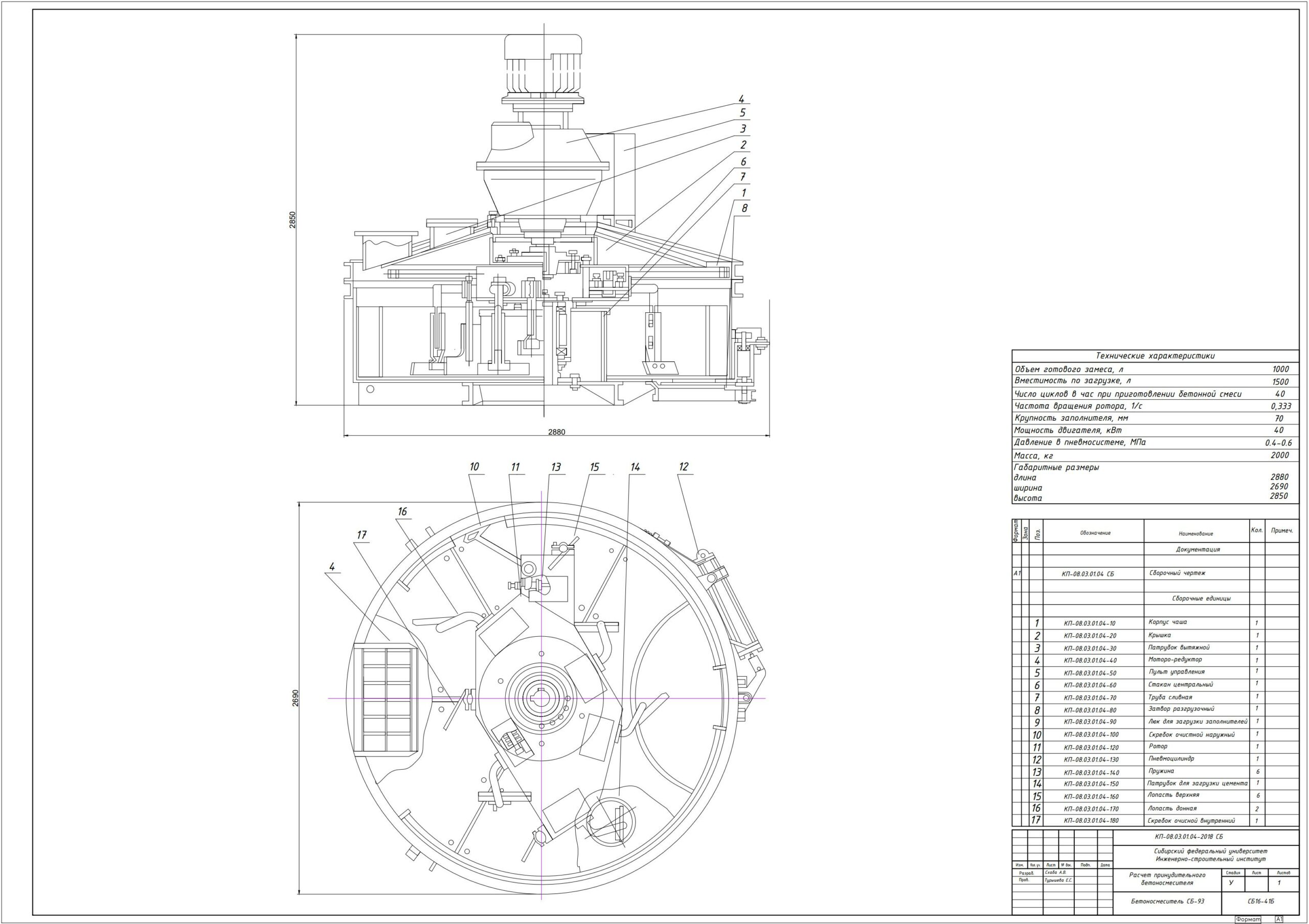

Состав: Сборочный чертеж. Сборочные единицы: Корпус чаша - 1, крышка-1, патрубок вытяжной-1, моторо-редуктор-1, пульт управления-1, стакан центральный-1, труба сливная-1, затвор разгрузочный-1, люк для загрузки заполнителей-1, скребок очистной наружный-1, ротор-1, пневмоцилиндр -1, пружина-6, патрубок для загрузки цемента-1, лопасть верхняя-6, лопасть донная-2, скребок очистной внутренний-1. Язык документа
