Расчет сборной железобетонной колонны и монолитного центрально-нагруженного фундамента под колонну

Павлодарский государственный университет им. С.Торайгырова
Кафедра архитектуры и дизайна
Курсовой проект по дисциплине "Расчет строительных изделий и конструкций"
На тему: "Расчет сборной железобетонной колонны и монолитного центрально-нагруженного фундамента под колонну"
Павлодар 2019

Задание на проектирование. Рассчитать и сконструировать колонну среднего ряда пятиэтажного дома в городе Чита с плоской кровлей при случайных эксцентриситетах (e0=eа). Высота этажа H=3м. Сетка колонн 3×3м. Верх фундамента заглублен ниже отметки пола на 0,6м. Здание возводиться во III климатическом районе по снеговому покрову. Полезная (временная) нагрузка на междуэтажных перекрытий 4,5 кH/м2, в том числе длительная 1,5 кH/м2. Конструктивно здание решено с несущими наружными стенами, горизонтальная (ветровая) нагрузка воспринимается поперечными стенами и стенами лестничных клеток. Членение колонн поэтажное. Стыки колонн располагаются на высоте 0,6м от уровня верха панелей перекрытия. Ригели опираются на консоли колонн. Класс бетона по прочности на сжатие колонн не более B35, продольная арматура класса A – III. По назначению здание относится ко второму классу. Принимаем γn=0,95.

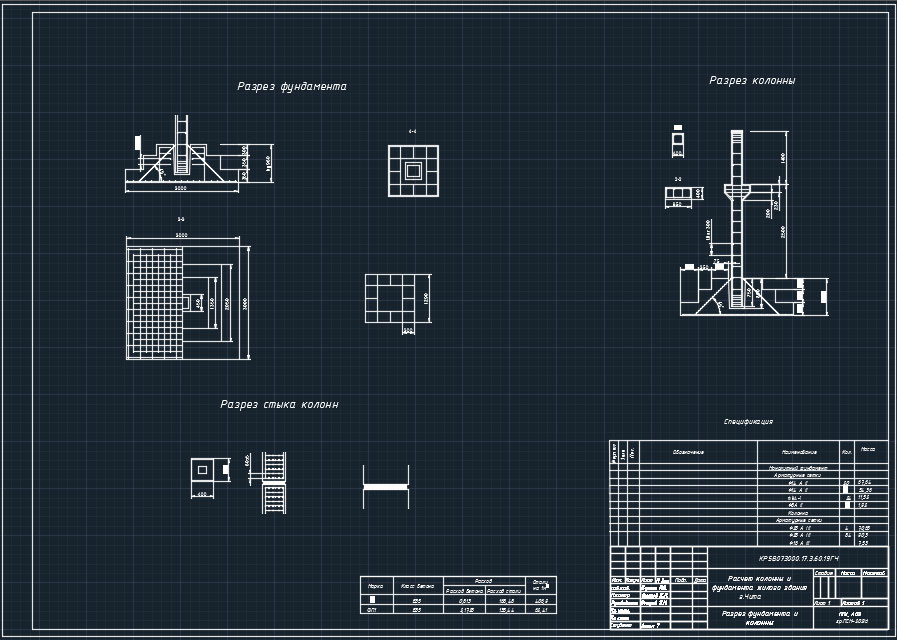

Графическая часть содержит разрез фундамента и колонны

Содержание
Введение
1. Расчет сборной железобетонной колонны
2. Расчет колонны первого этажа
3. Расчет стыка колонн
4. Расчет консоли колонны
5. Расчет армирования консоли
6. Расчет центрально – нагруженных фундаментов под колонны
Заключение
Список используемой литературы

Состав: 1 лист: Монолитный фундамент, арматурные сетки, колонна, Спецификация, Разрез фундамента, разрез колонны, разрез стыка колонны + ПЗ Язык документа
