Разработка проектно-конструкторской документации на гравитационный бетоносмеситель СБ-94

Белорусский государственный технологический университет
Кафедра машин и аппаратов химических и силикатных производств
Курсовая работа по дисциплине "САПР машин и оборудования"
На тему Разработка проектно-конструкторской документации на гравитационный бетоносмеситель СБ-94
Минск 2016

В курсовой работе описана конструкция и принцип действия бетоносмесителя, проведены расчет на прочность приводного вала бетоносмесителя и описаны основные приёмы работы с библиотекой элементов электротехнических устройств для КОМПАС-3D.
В приложении дается расчет вала в Mathcad, графики моментов и напряжений, рассчитанных при помощи КОМПАС SHAFT 2D.

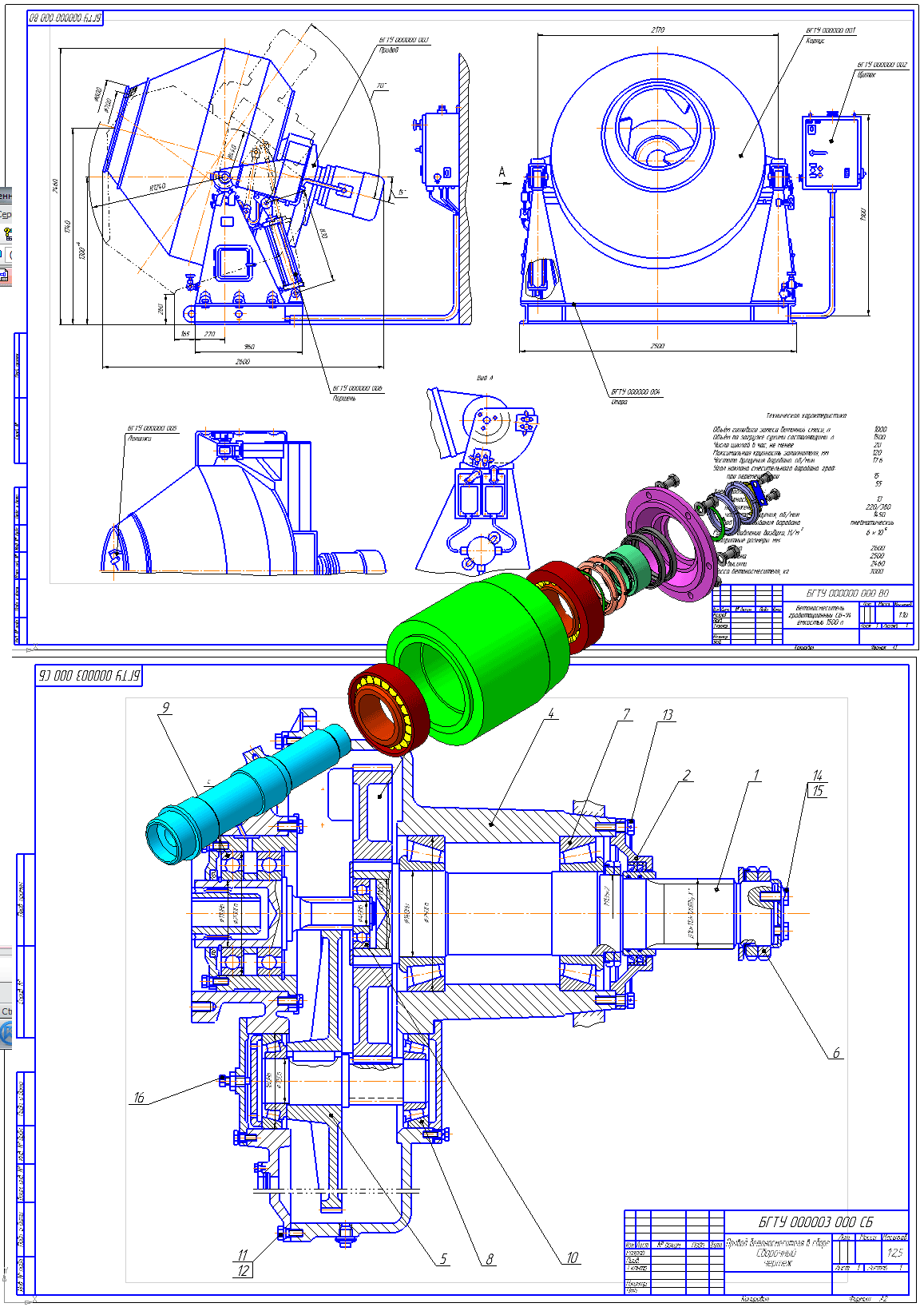

Изготовлены чертежи общего вида гравитационного бетоносмесителя, выполненный на листе формата А1, сборочный чертеж ведущего узла машины «Привод бетоносмесителя в сборе» со спецификацией, выполненные на листах формата А2 и А4 соответственно, также рабочие чертежи трех деталей: вал, крышка подшипника и шестерня, выполненные на листах формата А3 или А4 и трехмерная модель ведущего узла машины «Подшипниковый узел приводного вала», выполненная на листе формата А2.

Состав: Бетоносмеситель СБ-94 (ВО), Привод смесителя (СБ)+спецификация, Деталировка (Вал, крышка, шестерня), ПЗ, 3D чертеж узла привода бетоносмесителя. Язык документа
