Шнековый транспортер цемента

Шнековый транспортер для подачи цемента в дозатор для цемента. Проект разработан, как часть бетоносмесительного узла.

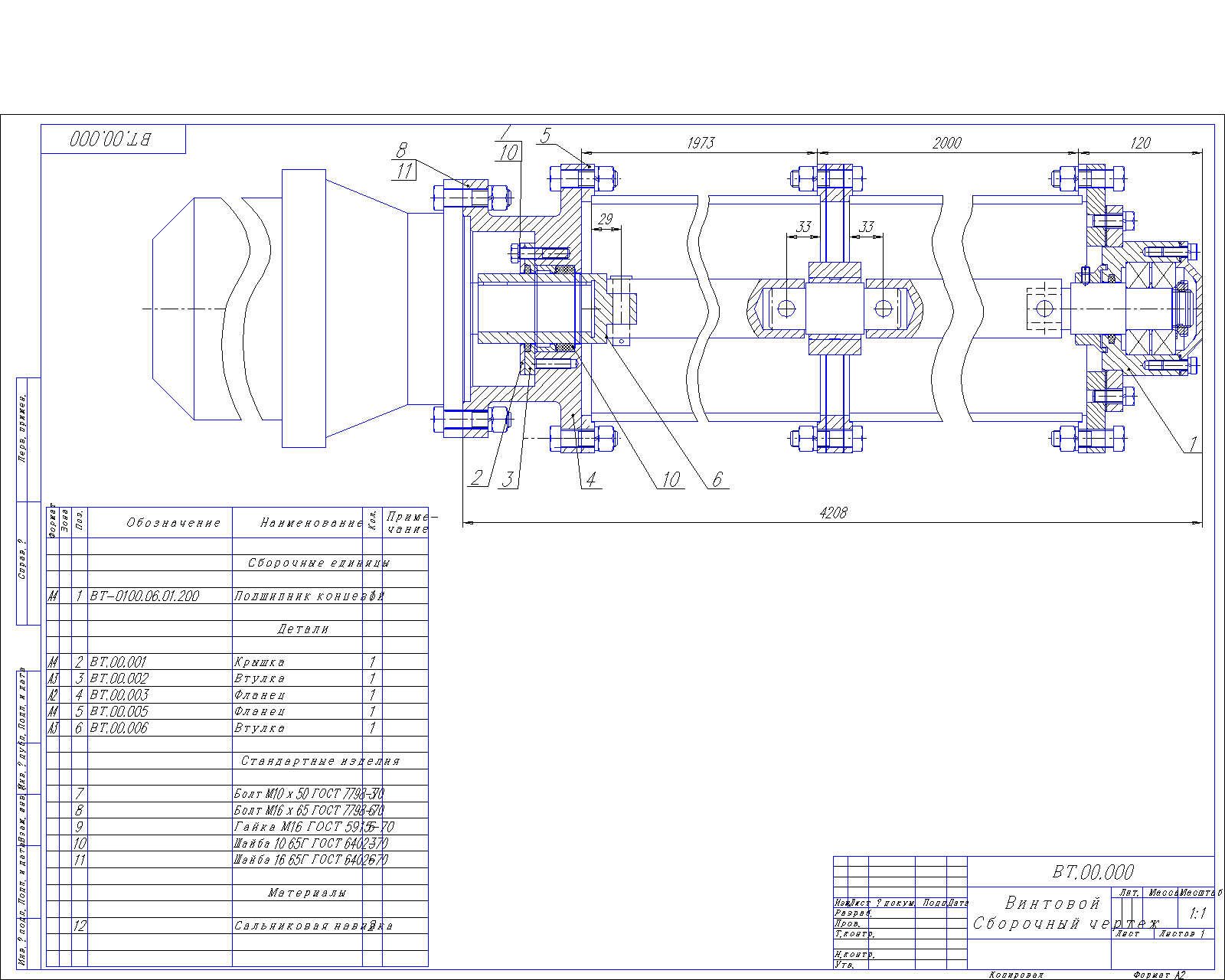

Состав: Сборочный чертеж, Деталировка, Спецификация Язык документа

Софт: AutoCAD 2005

Файлы:

Винтовые\Thumbs.db
Винтовые\KR-0100.06.01.200 Корпус.dwg
Винтовые\KR-0100.06.01.203 Крышка.dwg
Винтовые\KR-0100.06.01.204 Кольцо.dwg
Винтовые\KR-0100.06.01.205 Кольцо.dwg
Винтовые\KR-0100.06.01.206 Шайба.dwg
Винтовые\KR-0100.06.01.207 Прокладка.dwg
Винтовые\KR-0100.06.01.208 Прокладка.dwg
Винтовые\KR-0100.06.01.210 Корпус.dwg
Винтовые\KR-0100.06.01.211 Корпус.dwg
Винтовые\KR-0100.06.01.212 Фланец.dwg
Винтовые\ВТ.00.001 Крышка.dwg
Винтовые\ВТ.00.002 Втулка.dwg
Винтовые\ВТ.00.003 Фланец.dwg
Винтовые\ВТ.00.004 Фланец.dwg
Винтовые\ВТ.00.005 Фланец.dwg
Винтовые\ВТ.00.006 Втулка.dwg
Винтовые\ВТ.01.000-01 Винтовой.dwg
Винтовые\ВТ.01.000 Винтовой.dwg
Винтовые\ВТ.02.000 подщ.dwg
Винтовые\ВТ.02.001 Фланец.dwg
Винтовые\СМЖ-855.05.09.002 Вал.dwg
Винтовые\Спец к винтовым.dwg
Винтовые
