Смеситель-питатель одновальный

0
121
979
1
2
200

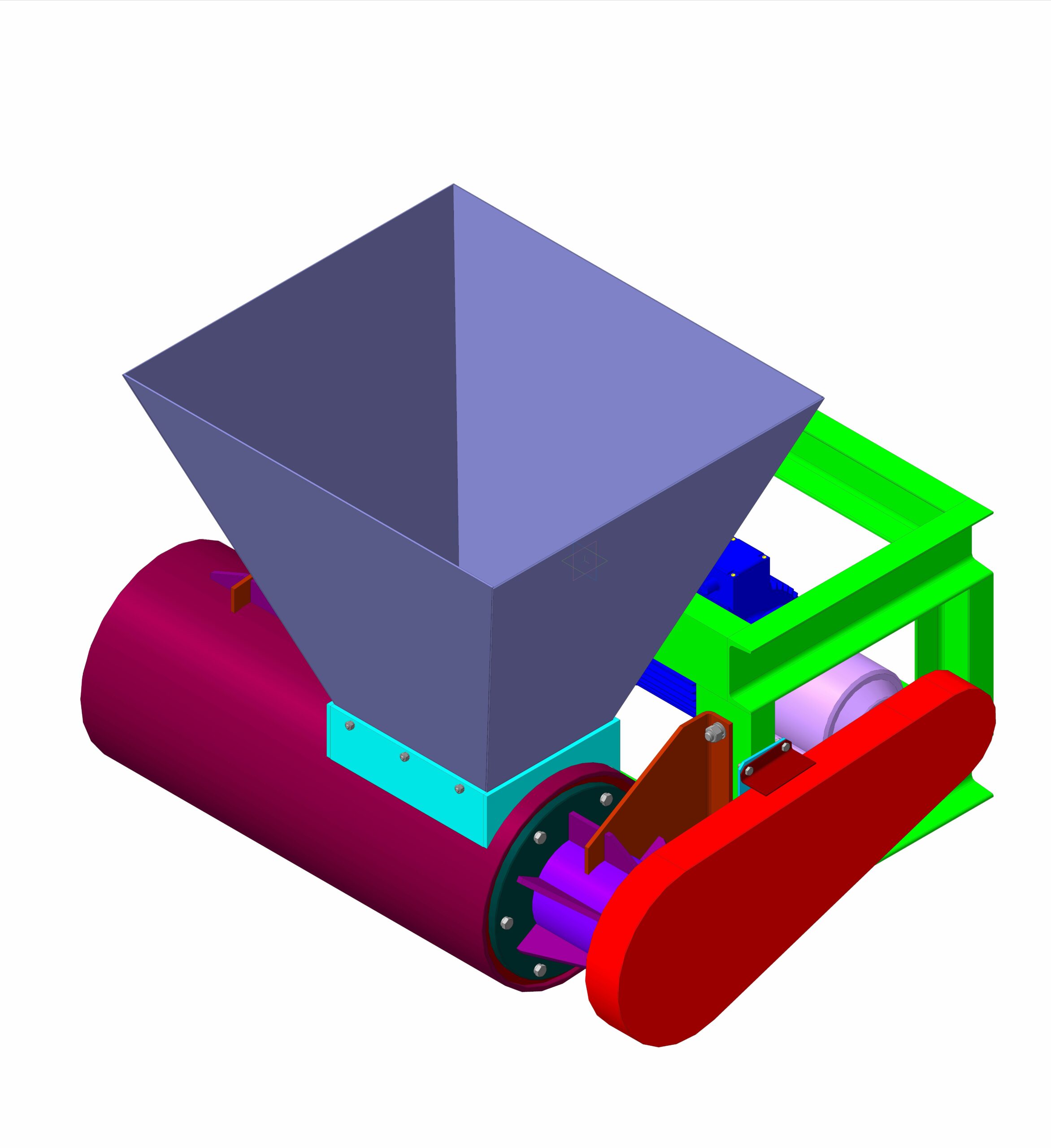

3D модель Смеситель-питатель одновальный

Смеситель-питатель одновальный состоит из привода, корпуса смесителя, лопастного вала и крепежной рамы. Предназначен для подачи предварительного перемешивания дозированных компонентов.
Техническая характеристика (краткая).
1. Производительность - 6 т/час.
2. Диаметр корпуса лопастного вала - 360 мм.
3. Рабочая длина смесителя - 850 мм.
4. Установленная мощность - 5,5 кВт.
5. Масса (без привода) - 250 кг.

3D Модели лопастной одновальный питатель смеситель
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar romanus
Дата
12.08.2016
Язык
Русский
Состав
3D сборка и деталировка
Софт
КОМПАС-3D 15 SP1 Как открыть?
Содержимое архива
  • Швелер_2.3.m3d
  • Электродвигатель_4А112М4_N-5.5_n-1350.m3d
  • Швелер_2.4.m3d
  • Крепление_1.m3d
  • Кожух.a3d
  • Плитка.m3d
  • Швелер_1.m3d
  • Огиб.m3d
  • Лопастной_вал.a3d
  • Втулка упорная.m3d
  • Шайба.m3d
  • Звездочка_ведущая.m3d
  • Платик_1.m3d
  • Ребро_3.1.m3d
  • Швелер_1.1.m3d
  • Лист_14.1.m3d
  • Швелер_2.5.m3d
  • Прокладка.m3d
  • Лопасть.m3d
  • Лист_14.2.m3d
  • Плита.m3d
  • Ребро_3.m3d
  • Кронштейн.m3d
  • Ребро.m3d
  • Корпус.m3d
  • Смеситель.a3d
  • Швелер_2.1.m3d
  • Лист.m3d
  • Редуктор_1МП3-40_n-224_M-230.m3d
  • Рама.a3d
  • Корпус смесителя.a3d
  • Лапа_2.m3d
  • Борт_2.m3d
  • Борт_1.m3d
  • Болт.m3d
  • Диск_1.m3d
  • Диск_2.m3d
  • Ребро_2.m3d
  • Шайба_1.m3d
  • Лопасть.a3d
  • Звездочка_ведомая.m3d
  • Вал.m3d
  • Швелер_2.m3d
  • Лапа_1.m3d
  • Оська.m3d
  • Крышка.m3d
  • Швелер_3.m3d
  • Салазки.a3d
  • Лоток.a3d
  • Швелер_3.1.m3d
  • Стакан.m3d
  • Втулка дистанционная.m3d
  • Стакан.a3d
  • Швелер_2.2.m3d
  • Мотор-редуктор 1МПз-40.a3d
  • Смеситель-питатель одновальный.a3d
