Технологическая линия по производству минераловатных плит повышенной жесткости

Белорусский Государственный Университет Транспорта
Кафедра строительные технологии и конструкции
Курсовой проект по дисциплине "Основы технологии стеновых, отделочных материалов"
На тему: "Производство минераловатных плит"
Гомель 2018

Исходные данные:
Характеристика плит ППЖ-200:
Размеры плит, мм:……………1000 х 500 х (50;60) мм
Температура применения,С0 ………….до +100
Плотность, кг/куб.м…………….св.175 до 225
Теплопроводность при температуре 250С, Вт/м К, не более………0,042
Влажность, %, не более………….1,0
Содержание органических веществ по массе, %, не более………..10,0
Прочность на сжатие при 10% деформации, МПа, не менее………..0,1
Прочность на сжатие при 10% деформации после сорбционного увлажнения, МПа, не менее…………..0,08
Водопоглощение, %, не более………….16,1
Пожарная безопасность…………….Г1(слабогорючая), В1(трудновоспламен.)
Наличие радионуклидов, Бк/кг……………….54

В настоящее время в нашей стране и за рубежом освоен выпуск изделий из минеральной ваты широкой номенклатуры: плиты различной прочности, маты прошивные и на специальной пароизоляционной основе, самонесущие плиты с акустическими, отделочными и т. п. слоями, специальные изделия для тепловой изоляции и др. Повысилось качество и отечественных материалов, улучшился их внешний вид. Основой для получения всех этих материалов является минеральная вата.
Минвата - это волокнистый материал, получаемый из силикатных расплавов горных пород, металлургических шлаков и их смесей. Ведущие мировые производители минераловатной продукции в качестве сырья используют исключительно горные породы, что позволяет получать минеральную вату высокого качества с длительным сроком эксплуатации. Именно такой материал рекомендуется применять для ответственных конструкций - в случае, когда требуется многолетняя надёжная работа строений.

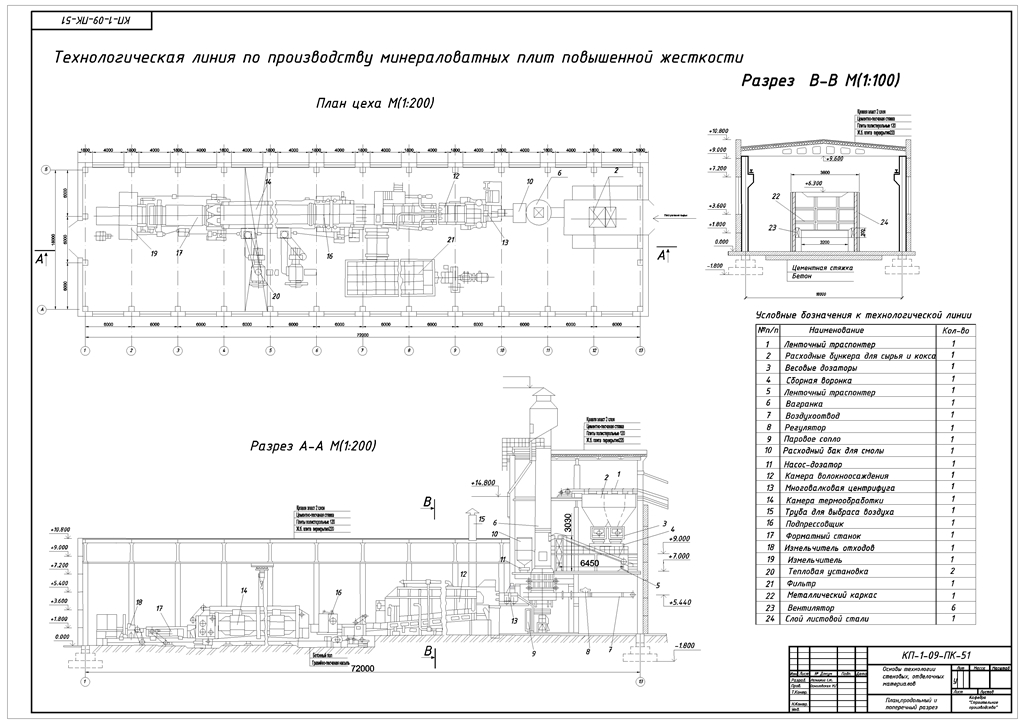

Графическая часть содержит: план цеха, продольный и поперечный разрезы.
Содержание
1. Введение 3
2. Технологическая часть 4
2.1 Характеристика и номенклатура продукции 4
2.2 Сырье и полуфабрикаты 7
2.3 Технология производства 11
2.4 Режим работы цеха и производственная программа 17
2.5 Подбор оборудования и тепловых установок 18
3. Карта контроля технологического процесса. 29
3.1 Входной контроль сырья, материалов, полуфабрикатов, комплектующих. 29
3.2 Операционный контроль на стадиях производства продукции. 30
3.3 Приёмный контроль готовой продукции с указанием периодических и приёмно-сдаточных испытаний 33
4. Технико – экономическая часть 34
5. Техника безопасности, охрана труда и окружающей среды. 35
Литература 36
Приложение А 37

Состав: План цеха,продольный и поперечный разрез цеха. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Технологическая линия по производству минераловатных плит повышенной жесткости

ЗАПИСКИ МИНВАТА.docx
МИНВАТА.dwg
