Теплотехнический расчет ямной пропарочной камеры при производстве свай

ОГУ,Теплотехника,

Курсовой проект на тему: Теплотехнический расчет ямной пропарочной камеры при производстве свай

2011,

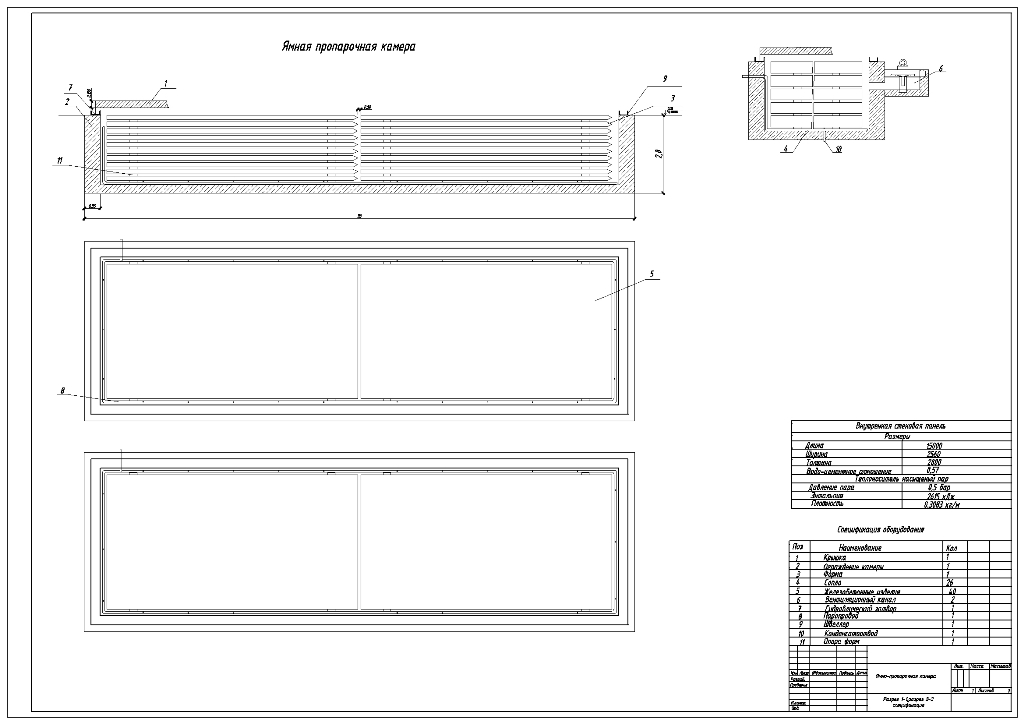

Курсовой проект содержит графическую часть формата А3, пояснительную записку, которая включает в себя: технологический, теплотехнический, аэродинамический расчеты, технико-экономические показатели и охрана труда.Технологический расчет ведется для установки числа  работы камеры в году. Теплотехнический расчет ведется с целью определения баланса тепла и рас-хода пара на 1 м3 изделия. Аэродинамический расчет ведется с целью установле-ния сечения каналов для отвода (подвода) паровоздушной смеси и подбора вентилятора для его подачи. В пояснительной записке содержится 2 рисунка .

В данном проекте рассматривается теплотехнический расчет ямной пропарочной камеры при производстве жб свай квадратного сечения.

Предприятие выпускает железобетонные сваи: -марка С 140.30-Св;
-средняя плотность бетона 2400 кг/м;
-теплоемкость бетона сб=0,84 кДж/кг °С; стали см= 0,48 кДж/кг °С; -температура изделий при входе на теплообработку tH=20 °С; -расход цемента со-ставляет 350,87 кг/м бетона; -В/Ц- 0,57.
Тепловлажностная обработка проходит по следующей схеме: подъем тем-пературы до 85 °С - 2 часа, изотермическая выдержка при температуре 85 °С- 6 ча-сов, охлаждение- 2 часа[13]. Расход арматуры на 1м3 бетона-184,1 кг, все формы -3270 кг, средняя температура наружной поверхности формы -42,5 °С. Температу¬ра конденсата -50 °С, температура воздуха в цехе -20°С.
Ямная камера имеет размеры; L = 15 м; В = 2,56 м; Н = 2,8 м.
Крышка камеры состоит из двух листов стали толщиной 3 мм каждый, и эф¬фективного утеплителя между ними. Толщина крышки 156 мм. Стены и дно ка-меры из тяжелого бетона. Толщина стены камеры 0,35 м.

Содержание
Введение………………………………………………………………………... 5
1 Исходные данные…………………………………………………………….. 6
2 Технологический расчет……………………………………………………... 7
2.1 Описание конструкции и работы ямной пропарочной камеры…………. 9
3 Теплотехнический расчет……………………………………………………. 12
3.1 Тепловой расчет……………………………………………………………. 12
4 Аэродинамический расчет…………………………………………………... 16
5Технико-экономические показатели………………………………………... 16
6 Охрана труда и техника безопасности……………………………………… 18
7 Список использованных источников………………………………………. 19
