Цех по производству портландцемента

Ивановский государственный политехнический университет
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Технология вяжущих веществ"
На тему : "Проект цеха по производству портландцемента"
Иваново 2015

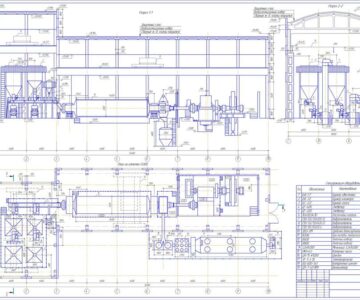

В данном проекте рассматривается линия производства портландцемента. Графическая часть содержит План цеха(вид сверху) и разрез ( вид сбоку)

Вариант 3 “б”. Разработать проект отделения помола цемента на цементном заводе производительностью 1,2 млн тонн в год с выпуском портландцемента с минеральными добавками марки 500 в количестве 30% и пуццоланового портландцемента марки 400 в количестве 70%.
Состав цементной шихты для портландцемента с минеральными добавками(цемент №10): клинкер – 88%, двуводный гипс – 5% диатомит -7%; для пуццоланового портландцемента(цемент №13): клинкер – 70%, двуводный гипс – 6%, диатомит – 25%.
Влажность диатомита 19%. Устанавливаются мельницы размером 3,0х8,5 м, работающие в замкнутом цикле. Коэффициент заполнения мельниц – ζ= 0,29
Тонкость помола по остатку на сите №008 для цемента №10 – 4%, для цемента №13 – 4%.

Состав: Чертеж План цеха по производству портландцемента Язык документа

Софт: AutoCAD 2013

Файлы:

Расчеты.docx
Чертеж.dwg
