Цех по производству тротуарной плитки на основе мелкозернистого бетона

Тульский государственный университет
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Технология бетона"
На тему "Цех по производству тротуарной плитки на основе мелкозернистого бетона"
Тула 2016

Содержание:
Введение
1.ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
1.1. Номенклатура и характеристика изделий
1.2. Характеристика местных условий
1.3. Режим работы проектируемого цеха
1.4. Сырьё и полуфабрикаты
1.5. Производственная программа

2. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ПРОИЗВОДСТВА
2.1. Конструктивно-технологический анализ изделий
2.2. Выбор способа производства изделий и ведущего формовочного оборудования
2.3. Определение операционной структуры процесса
2.4. Описание технологического процесса

3.РАСЧЁТ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ И РЕЖИМОВ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

3.1. Расчёт производительности линии
3.2. Выбор и расчет режима тепловлажностной обработки
3.3. Расчёт количества пресс-форм на линии
3.4. Выбор и расчёт транспортного оборудования
3.5. Ведомость оборудования
4. РАСЧЕТ ПОТРЕБНОСТИ В СЫРЬЕ, МАТЕРИАЛАХ И ЭНЕРГЕТИЧЕСКИХ РЕСУРСАХ
5. РАСЧЁТ СОСТАВА РАБОТАЮЩИХ
6. КОНТРОЛЬ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА
6.1. Контроль качества форм
6.2. Контроль качества формования изделий
6.3. Контроль качества готовых изделий
6.4. Контроль тепловлажностной обработки
6.5. Карта пооперационного контроля технологического процесс
7. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Библиографический список

(Способ формования плитки - вибропрессование)

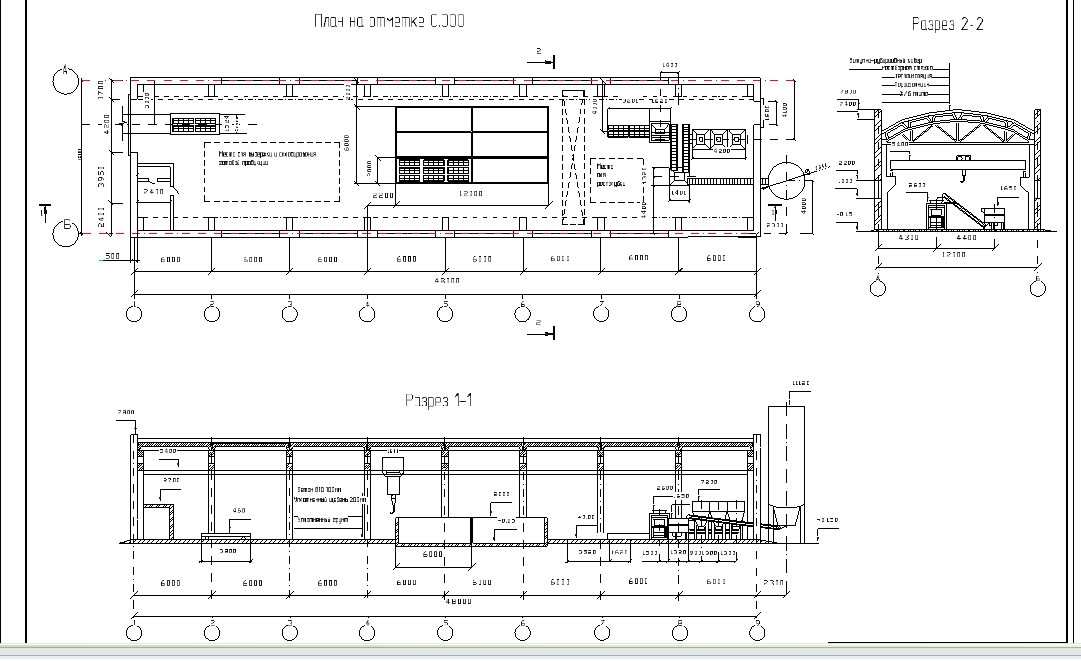

Графическая часть (А1) содержит план цеха, продольный и поперечный разрезы.

Номенклатура изделия Плитка тротуарная Квадрат 1.1-6 (1.К.6)
Класс бетона В30
Плотность бетона, кг/м3 2250
Размер изделия, м 100х100х60 98х98 х60
Площадь изделия, м2 0,009641
Площадь изделия в кладке, м2 0,01
Объем изделия, м3 0,000591
Вес изделия, кг 1,33
Шт. с 1м3 1692,05

Средние характеристики тротуарной плитки изготовленной методом вибропрессования:
• прочность при сжатии: 300 кг/см2;
• водопоглощение: 6 % от объёма;
• истираемость: 0,4 г/см2;
• марка по морозостойкости: F200.
• срок службы от 15 лет.
Произведенная этим методом плитка имеет шершавую поверхность.
