Цех по производству железобетонных панелей внутренних стен мощностью 30000 м3 в год

КубГТУ
Кафедра производства строительных изделий и конструкций
Курсовой проект по дисциплине: "Технология бетона"
На тему : "Цех по производству железобетонных панелей внутренних стен мощностью 30000 м3 в год"

В данном курсовом проекте рассмотрен цех по производству панелей внутренних стен мощностью 30 тыс.куб.м. в год.
Для данного цеха выбрана технологическая схема и назначен веще-ственный состав выпускаемого продукта. Сделан подбор основного оборудования, назначен штат производственных рабочих и цехового персонала. В проекте рассчитан материальный баланс цеха и его потребность в энергоресурсах, учтены требования по технике безопасности и охране труда.

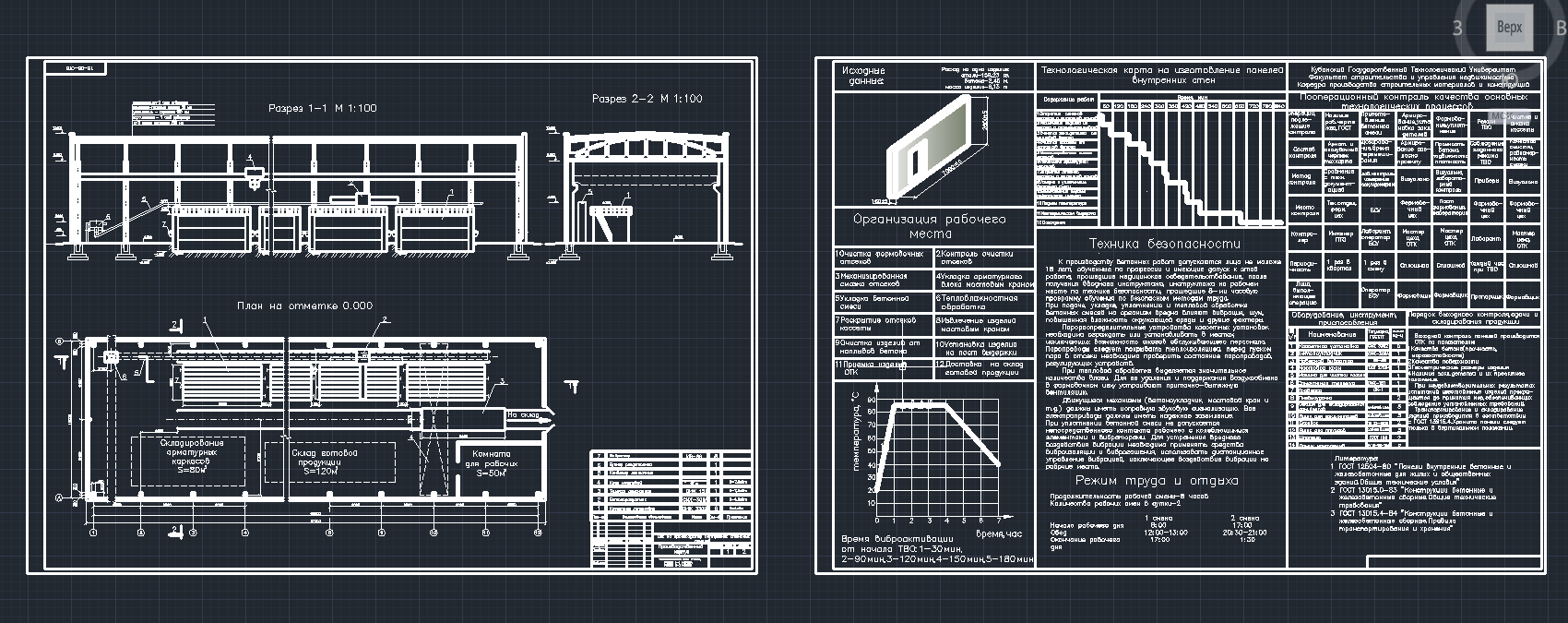

Представлена графическая часть проекта в виде плана цеха с разрезами и спецификацией технологического оборудования (лист формата А1) и технологической карты на производство внутренних стеновых панелей (лист формата А 1).
Особое задание - Для улучшения качества поверхности панелей и ускорения времени тепловой обработки был применен метод виброактивации. Виброактивация производится при помощи имеющихся на кассетной установке навесных вибраторов в пять стадий: через 30 мин., 90 мин., 120 мин., 150 мин. и 180 мин. после начала тепловлажностной обработки.
Это позволяет эффективно бороться с трещинообразованием конструкции, улучшить качество поверхности панели и повысить прочностные характеристики бетона в изделии (Г.Н Пшеничный)
Содержание.
Введение
Нормативные ссылки
1. Номенклатура выпускаемой продукции
1.1 Требования к сырью и полуфабрикатам
1.1.1 Требования к портландцементу
1.1.2 Требования к заполнителям
1.1.3 Требования к воде затворения
2. Проектирование состава бетонной смеси
3. Технологическая часть
3.1 Анализ и выбор технологической схемы производства
3.2 Описание технологического процесса
3.3 Параметры тепловой обработки и виброуплотнения
3.4 Режим работы цеха
3.5 Производственная программа цеха
3.6 Организация технологического процесса в цехе
3.7 Определение цикла формования
3.8 Расчет основного оборудования
3.9 Расчет потребности в энергоресурсах
4. Технико-экономические показатели работы цеха
4.1 Штатная ведомость цеха
4.2 Технико-экономические показатели
5. Контроль технологического процесса
6. Техника безопасности
7. Повышение качества поверхности панелей
Заключение…
Список литературы

Состав: Технологическая карта, разрез, план цеха, спецификация Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Цех по производству железобетонных панелей внутренних стен мощностью 30000 м3 в год

Рисунок Циклограмма работ по изготовлению внутренних стеновых панелей (2).doc
внутренние панели.docx
Внутр.панели.dwg
