Универсальный силовой стенд для производства преднапряженных железобетонных балок, ригелей и прогонов

Чертежи и 3д модель стенда для производства преднапряженных железобетонных балок, ригелей, прогонов.
Состоит из стола 10650х2000 и упоров для напрягаемых арматурных канатов, объединенных в единую конструкцию.

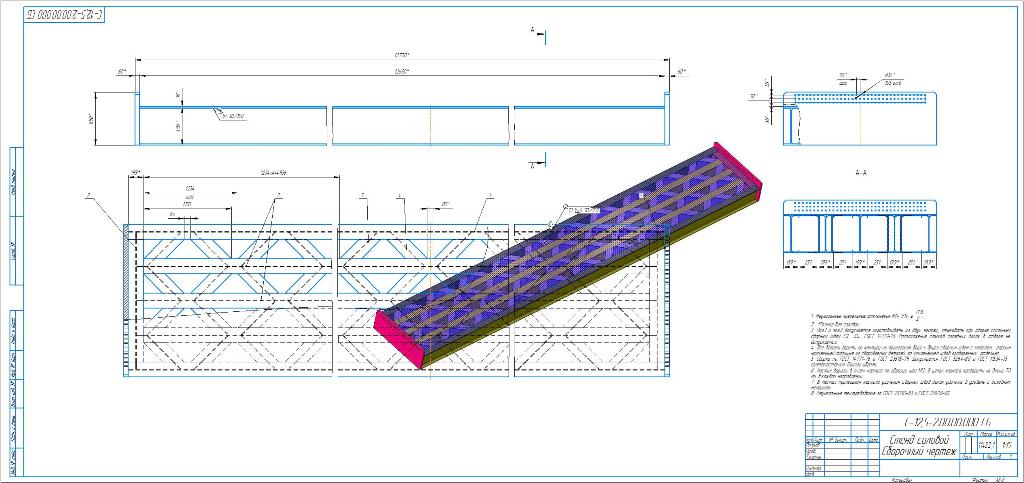

Состав: Сборочный чертеж (СБ), Деталировка (балка продольная, балка поперечная, балка внутренняя, раскосы, настил, упоры) Спецификация

Софт: КОМПАС-3D х64

Файлы:
С-12,5-2.00.00.004 Раскос.cdw
С-12,5-2.00.00.006 Упор.cdw
С-12,5-2.00.00.006 Упор.m3d
С-12,5-2.00.00.003 Балка внутренняя.cdw
С-12,5-2.00.00.005 Настил.m3d
С-12,5-2.00.00.002 Балка поперечная.cdw
С-12,5-2.00.00.003 Балка внутренняя.m3d
С-12,5-2.00.00.000 Стенд силовой.a3d
С-12,5-2.00.00.004 Раскос.m3d
С-12,5-2.00.00.000 СБ Стенд силовой Сборочный чертеж.cdw
С-12,5-2.00.00.000 Стенд силовой.spw
С-12,5-2.00.00.002 Балка поперечная.m3d
C-12,5-2.00.00.001 Балка продольная.m3d
