Вибростанок для полусухого прессования блоков в домашних условиях

Вибростанок для полусухого прессования блоков в домашних условиях

300

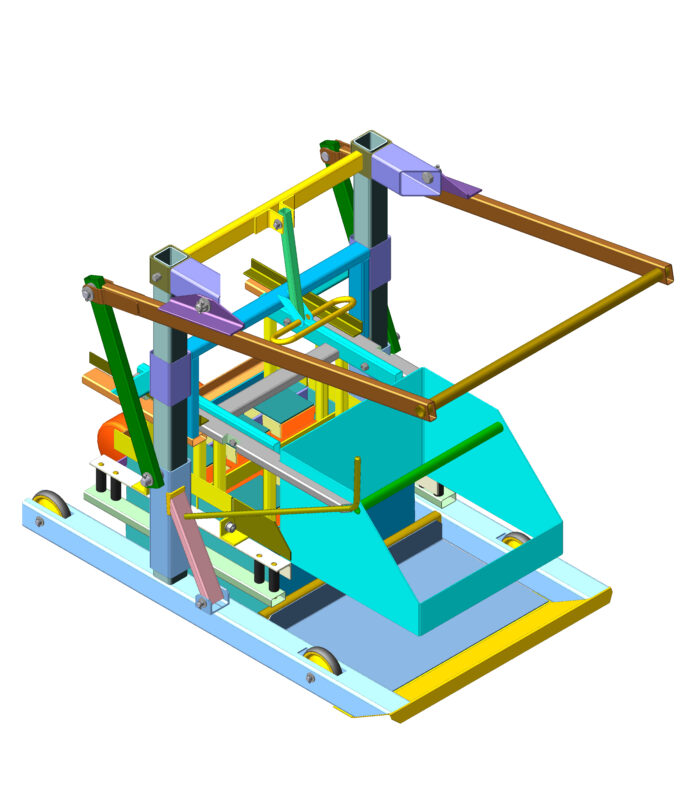

Рабочие чертежи и 3Д модель вибростанка для полусухого прессования блоков в домашних условиях. Производительность: около 100-150 блоков за одну рабочую смену (при работе в одиночку).Цикл формования: 2 блока стандартного размера за один цикл (занимает 30-40 секунд).Мощность двигателя: 0.5 - 1.0 кВт (подключается к обычной сети 220 В).Размер готового блока: классические 390 × 190 × 190 мм. Форма пустот - квадрат. Документацию на станок делали с образца с небольшими доработками.

3D Модели вибростанок пескоблок Станок Формовка

Автор

Малеев Андрей

Дата

08.07.2026

Язык

Русский

Состав

3D Сборка, чертежи согласно списка файлов

Софт

КОМПАС-3D 24 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - АМОРТИЗАТОР .m3d
  - ВИБРАТОР .m3d
  - ВФ-08.00.00.000 .cdw
  - ВФ-08.00.00.000 СБ .cdw
  - КОЛЕСО .m3d
  - ШИП.a3d
- - 01. КРЕПЫШ.a3d
  - 01. КРЕПЫШ.jpg
  - 01. КРЕПЫШ.stp
  - 02. КРЕПЫШ .a3d
  - 03. КРЕПЫШ.a3d
- - - БОРТИК .m3d
    - БРУС ПРОДОЛЬНЫЙ .m3d
    - КРОНШТЕЙН .a3d
    - НАСТИЛ .m3d
    - ПЕТЛЯ-01.m3d
    - ПЕТЛЯ.m3d
    - ПОПЕРЕЧИНА .m3d
    - СТАНИНА .a3d
    - СТОЙКА.m3d
  - ВФ-08.01.00.000 .cdw
  - ВФ-08.01.00.000 СБ .cdw
  - ВФ-08.01.00.001 .cdw
  - ВФ-08.01.00.002 .cdw
  - ВФ-08.01.00.003 .cdw
- - - - БОКОВУШКА .m3d
      - ВСТАВКА .m3d
      - НАКЛАДКА .m3d
      - НАКЛАДКА ЗАДНЯЯ .m3d
      - НАКЛАДКА ПЕРЕДНЯЯ .m3d
      - ОТБОРТОВКА .m3d
      - ПЕТЛЯ .m3d
      - ПЛАНКА .m3d
      - ПЛАНКА КОРОТКАЯ .m3d
      - ПЛОЩАДКА.a3d
      - ПОЛКА .m3d
      - РАЗДЕЛИТЕЛЬ .m3d
      - ТОРЕЦ.m3d
      - ФОРМА-М .a3d
      - ШИП КОРОТКИЙ .m3d
    - ВФ-07.06.01.000 .cdw
    - ВФ-07.06.01.000 СБ .cdw
    - ВФ-07.06.01.001 .cdw
    - ВФ-07.06.01.002 .cdw
    - ВФ-07.06.01.003 .cdw
    - ВФ-07.06.01.004 .cdw
    - ВФ-07.06.01.005 .cdw
    - ВФ-07.06.01.006 .cdw
  - - ВСТАВКА .a3d
    - ГРАНЬ.m3d
    - ГРАНЬ ПРОРЕЗНАЯ .m3d
    - ДОНЦЕ .m3d
    - КРЫШКА.m3d
    - ПЛАНКА КРЕПЛЕНИЯ ПУСТОТ .m3d
    - вытеснитель.a3d
  - - ВСТАВКА-01.a3d
    - ВЫТЕСНИТЕЛЬ-01 .a3d
    - ГРАНЬ .m3d
    - ГРАНЬ УЗКАЯ.m3d
    - ДОНЦЕ .m3d
    - КОРОМЫСЛО .m3d
    - КРЫШКА.m3d
    - ПЛАНКА .m3d
    - РАЗДЕЛИТЕЛЬ .m3d
  - - - ВСТАВКА-02 .a3d
      - ГРАНЬ.m3d
      - ГРАНЬ ПРОРЕЗНАЯ .m3d
      - ДИАФРАГМА .m3d
      - ДОНЦЕ .m3d
      - КРЫШКА.m3d
      - ТРАВЕРСА .m3d
      - вытеснитель.a3d
  - АМОРТИЗАТОР .m3d
  - ВФ-07.06.00.000 .cdw
  - ВФ-07.06.00.000 СБ .cdw
  - МАТРИЦА -М.a3d
  - МАТРИЦА-УМ .a3d
- - - - БОКОВУШКА .m3d
      - БОРТИК.m3d
      - БОРТИК ПЕРЕДНИЙ .m3d
      - БОРТИК СРЕДНИЙ.m3d
      - ОТБОРТОВКА .m3d
      - ПЕРЕГОРОДКА .m3d
      - ПЕТЛЯ .m3d
      - ПОЛКА .m3d
      - ТОРЕЦ-2 .m3d
      - ФОРМА-7 .a3d
      - ШИП КОРОТКИЙ .m3d
    - ВФ-07.07.01.000 .cdw
    - ВФ-07.07.01.000 СБ .cdw
    - ВФ-07.07.01.001 .cdw
    - ВФ-07.07.01.002 .cdw
    - ВФ-07.07.01.003 .cdw
    - ВФ-07.07.01.004 .cdw
  - - - ВЫТЕСНИТЕЛЬ-7 .a3d
      - ГРАНЬ .m3d
      - ГРАНЬ ПРОРЕЗНАЯ .m3d
      - ДОНЦЕ .m3d
      - КРЫШКА.m3d
      - ПЛАНКА .m3d
      - ФОРМИРОВАТЕЛЬ ПУСТОТ-7 .a3d
  - - - ВФ-07.06.02.100 .cdw
      - ВФ-07.06.02.100 СБ .cdw
      - ВФ-07.06.02.101 .cdw
      - ВФ-07.06.02.102 .cdw
    - - ГРАНЬ.m3d
      - ГРАНЬ ПРОРЕЗНАЯ .m3d
      - ДИАФРАГМА .m3d
      - ДОНЦЕ .m3d
      - КРЫШКА.m3d
      - ПЛАНКА КРЕПЛЕНИЯ ПУСТОТ .m3d
      - ФОРМИРОВАТЕЛЬ ПУСТОТ-02 .a3d
      - вытеснитель.a3d
    - ВФ-07.06.02.000 .cdw
    - ВФ-07.06.02.000 СБ .cdw
    - ВФ-07.06.02. 001 .cdw
  - - - ВЫТЕСНИТЕЛЬ-7-01 .a3d
      - ГРАНЬ .m3d
      - ГРАНЬ УЗКАЯ.m3d
      - ДОНЦЕ .m3d
      - КОРОМЫСЛО .m3d
      - КРЫШКА.m3d
      - ПЛАНКА .m3d
      - РАЗДЕЛИТЕЛЬ .m3d
      - ФОРМИРОВАТЕЛЬ ПУСТОТ-7-01 .a3d
    - - ВФ-07.06.05.102 .cdw
      - ВФ-07.07.02 .100 СБ .cdw
      - ВФ-07.07.02. 100 .cdw
      - ВФ-07.07.02.101 .cdw
    - ВФ-07.07.02.000 .cdw
    - ВФ-07.07.02.000 СБ .cdw
  - ВФ-07.07.00.000 .cdw
  - ВФ-07.07.00.000 СБ .cdw
  - МАТРИЦА-7 .a3d
- - - ГИЛЬЗА .m3d
    - ПАДВЕС.a3d
    - ПОДКОС .m3d
    - ПОЛКА .m3d
    - ПОПЕРЕЧИНА .m3d
    - СТОЙКА .m3d
    - УГОЛОК .m3d
  - - БОРТИК .m3d
    - КОВШ -01.a3d
    - ЛОТОК-01.m3d
    - ПОЛОЗ .m3d
    - ПОРУЧЕНЬ .m3d
    - СКОБА .m3d
  - - ПЛАСТИНА КОНТУРНАЯ-1 .m3d
    - ПЛИТА КОНТУР -1.a3d
    - ПРИЖИМ-1-01 .a3d
    - СОЕДИНЕНИЕ-01 .m3d
    - СТЕРЖЕНЬ-01 .m3d
    - СТОЙКА -01.m3d
  - ВФ-07.03.00.000 .cdw
  - ВФ-07.03.00.000 СБ .cdw
  - ЭКСТРАКТОР-1.a3d
- - - БАЛКА .m3d
    - КОНСОЛЬ .m3d
    - КРОНШТЕЙН .m3d
    - МУФТА .m3d
    - ПЕРЕКЛАДИНА .a3d
- - - ОБОЙМА .m3d
    - ПОЛЗУН .a3d
    - ТРАВЕРСА .m3d
    - ШИП .m3d
- - - ПОВОДОК .m3d
    - РУЧКА .m3d
    - СОБАЧКА .m3d
    - СТОПОР .a3d
  - ВФ-07.05.00.000 .cdw
  - ВФ-07.05.00.000 СБ .cdw
  - ВФ-07.05.00.001.cdw
  - ВФ-07.05.00.002.cdw
  - ВФ-07.05.00.003.cdw
- - СТЕРЖЕНЬ .m3d
  - ШАТУН .a3d
- - ЛОНЖЕРОН .m3d
  - ПЕТЛЯ.m3d
  - РЫЧАГ .a3d
  - СТЯЖКА .m3d
  - ШТАНГА .m3d
  - ЩЕКА .m3d
- - - ПОДКОС.a3d
    - РУКОЯТКА.m3d
    - СТОЙКА .m3d
    - УГОЛОК.m3d
  - ВФ-07.09.00.000 .cdw
  - ВФ-07.09.00.000 СБ .cdw
