Завод по производству керамзита мощностю 200 тыс м³ в год

Таджикский Технический Университет им. академика М.С.Осими
Кафедра "Производство строительных материалов, технология и организация строительства"
Дипломная работа по специальности "производство строительных материалов, изделии и конструкции"
На тему: "Завод по производству керамзита мощностью 200 тыс м³ в год"
Душанбе 2019

В данной дипломной работе рассматривается процесс производство керамзита и проектирование основных цехов завода по производства керамзита.

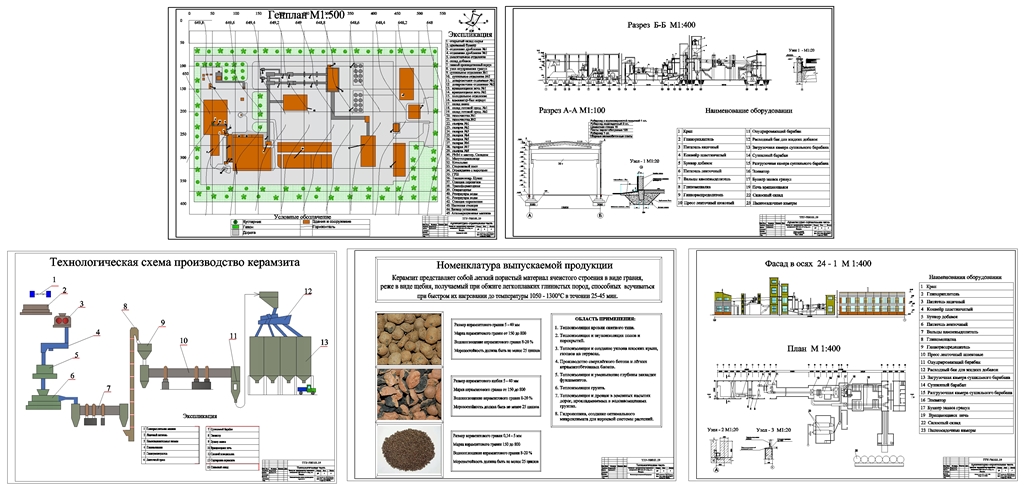

Графическая часть содержит технологическую схему, номенклатуру выпускаемой продукции, генплан, фасад, план с размещёнными оборудованием, разрезы и др.
Графическая часть 5 листов А1 и АЗ 53 листов А4
СОДЕРЖАНИЕ
Введение -------------------------------------------------------------------------------------- 2
1 Краткое описание и технические характеристики продукции предприятии --- 5
2 Сырье ---------------------------------------------------------------------------------------- 7
2.1 Лигносульфонаты ------------------------------------------------------------------------- 7
3 Применение керамзита ------------------------------------------------------------------- 10
4 Номенклатура ----------------------------------------------------------------------------- 11
5 Технологическая схема производство керамзита ---------------------------------- 18
6 Описание технологического процесса ----------------------------------------------- 19
7 Способы получения --------------------------------------------------------------------- 25
7.1 Вспучивание глинистого сырья на керамзит в печах кипящего слоя --------- 25
7.2 Циркуляционный способ --------------------------------------------------------------- 26
7.3 Вспучивание глинистого сырья на керамзит вибрационным методом ------- 31
7.4 Вспучивание глинистого сырья на керамзит в электрическом поле
высокой частоты --------------------------------------------------------------------------------- 33
7.5 Производство керамзита по ступенчатому способу в кольцевой
печи с вращающимся подом ------------------------------------------------------------------- 35
8 Режим работы цеха ---------------------------------------------------------------------- 37
9 Расчет производительности, грузопотоков и определение расхода
сырьевых материалов --------------------------------------------------------------------------- 38
10 Расчет грузопотоков цеха по производству керамзита --------------------------- 39
10.1 Работа цеха в три смены по прерывной неделе ------------------------------------- 39
11 Расчет основного технологического оборудования ------------------------------- 43
11.1 Расчет расходных бункеров ----------------------------------------------------------- 43
11.2 Выбор дробильного оборудования ------------------------------------------------- 44
11.3 Расчет помольного оборудования ---------------------------------------------------- 44
11.4 Расчет пылеосадительных систем ---------------------------------------------------- 47
11.5 Характеристика ковшовых элеваторов --------------------------------------------- 50
11.6 Характеристика ленточного конвейера ---------------------------------------------- 50
11.7 Характеристика тарельчатого гранулятора ---------------------------------------- 51
Литература --------------------------------------------------------------------------------- 53

Состав: технологическую схему, номенклатуру выпускаемой продукции, генеральный план размещение цехов и др, фасад, план размещение оборудование, разрезы, ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Завод по производству керамзита мощностю 200 тыс м³ в год

Керамзит\Керамзит\1. Технологическая часть.docx
Керамзит\Керамзит\Чертеж1.dwg
Керамзит\Керамзит
Керамзит
