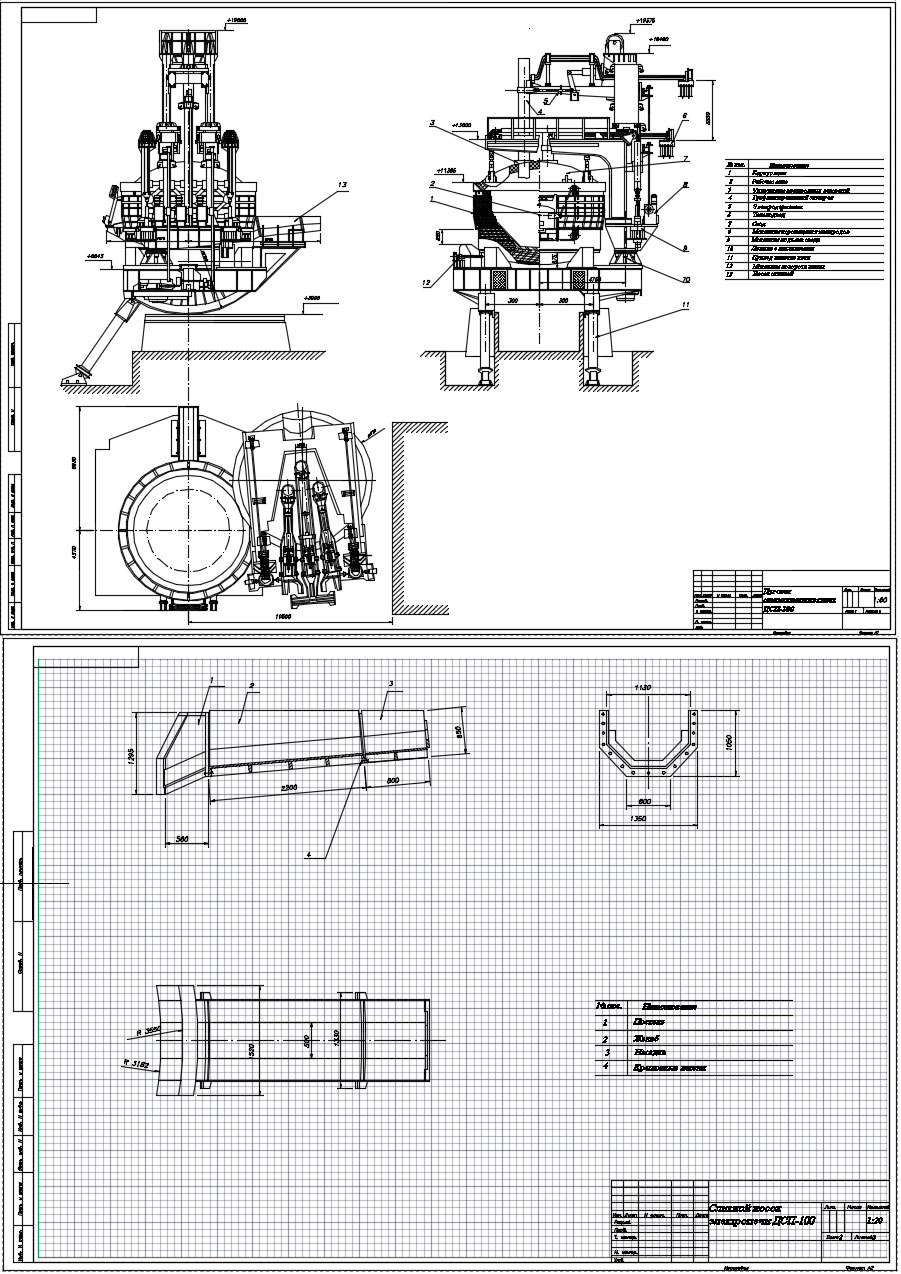

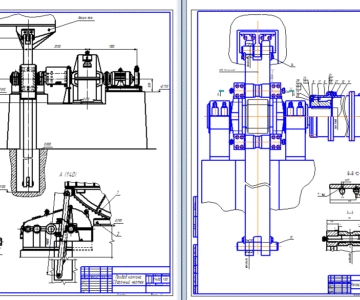

Чертеж электропечь ДСП-100

Чертеж дуговая сталеплавильная печь (ДСП) на 100 т
Литейное и металлургическое производство

Технические характеристики:
Ёмкость номинальная, т 100
мощность трансформатора, МВ 7.5
пределы вторичного напряжения, В (761-654)-250
диаметр электрода, мм 610
время расплавления под током, мин <70
расход электроэнергии на расплавление, мДж/т 1500
расход воды на охлаждение печи, м3/час 500

В конструкции ДСП - 100 использованы водоохлаждаемые элементы футеровки и свода, газокислородные горелки, высокомощный трансформатор со ступенями постоянной мощности; осуществлен наклон электродов к вертикали, обеспечивающий сближение их нижних концов для проплавления общего колодца в шихте.
