Чертеж конвертер КГВ 80Ц

Конвертер КГВ 80Ц.
Техническая характеристика
1.Вместимость конвертера 80 т.
2.Внутренний диаметр кожуха 3950 мм.
3.Длина кожуха 9200 мм.
4.Число фурм 50 шт.
5.Площадь сечения головины 8 м
6.Мощность эл. двигателей: основной 55 кВт., аварийный 32 кВт.
7.Частота вращения конвертера: основной 0,55 мин., аварийный 0,2 мин.
В архиве два чертежа.

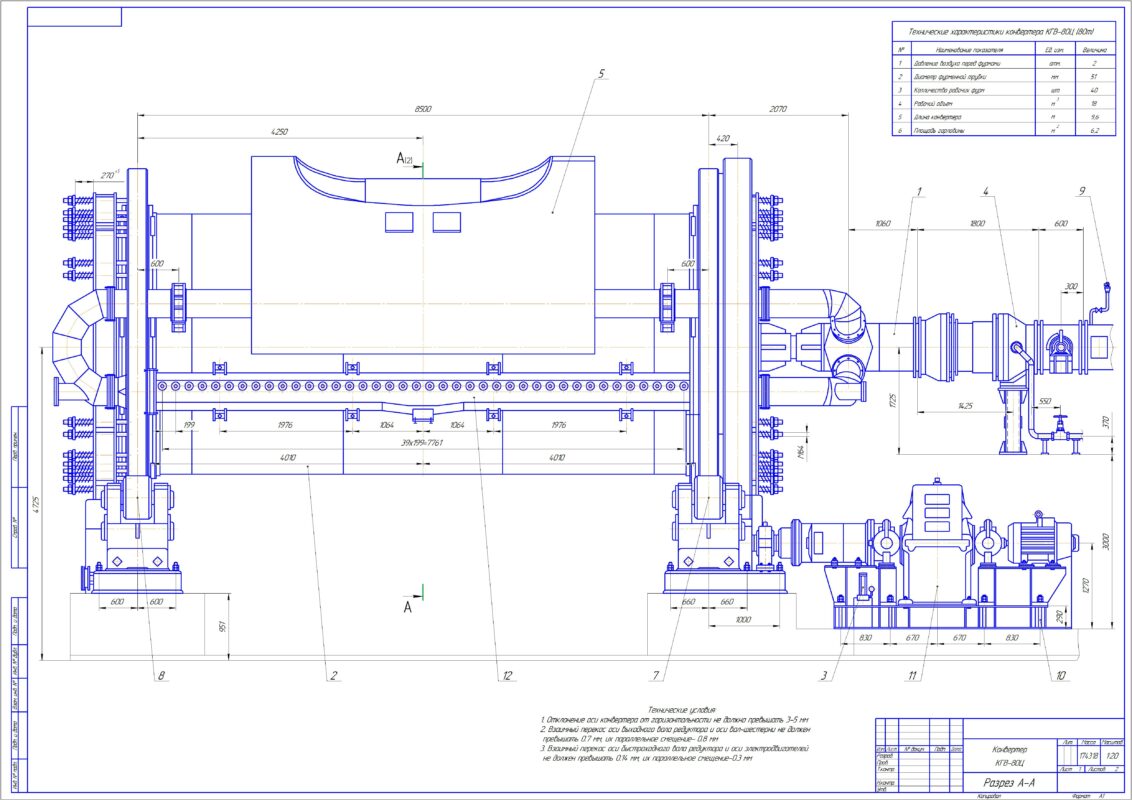

Состав: Общий вид конвертера, разрез А-А Язык документа

Софт: КОМПАС-3D 16 SP2

Файлы:

Каталог / Промышленность / Металлургия / Чертеж конвертер КГВ 80Ц

Конвертер 80т ММСК.cdw
