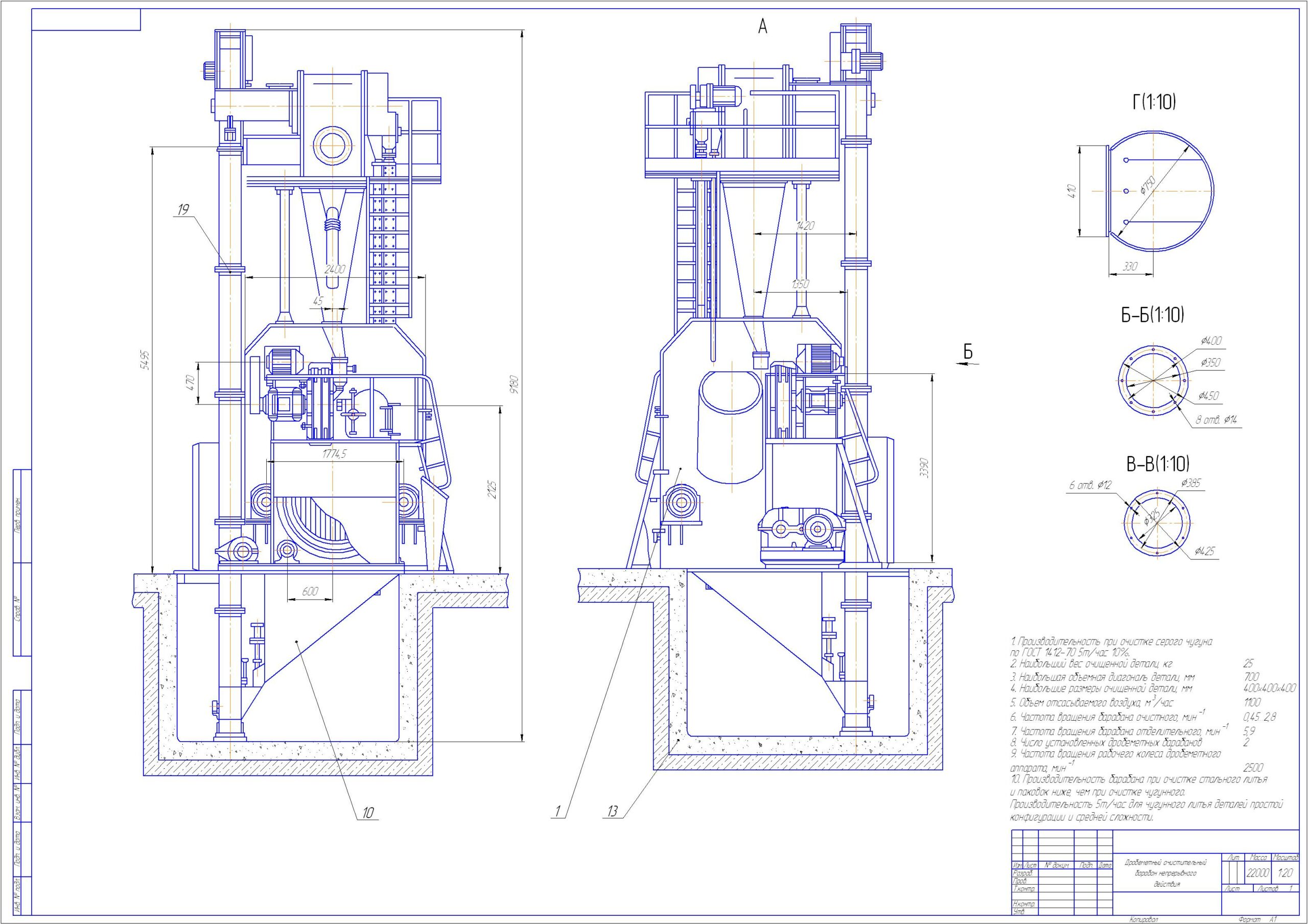

Дробеметный очистительный барабан непрерывного действия.

Барабан предназначен для дробеметной очистки мелких и средних отливок из черных металлов от пригара, формовочной земли и стержней, а также для очистки поковок, штамповок и заготовок из проката черных металлов от окалины, окисной пленки и загрязнений перед механической обработкой, окраской, нанесением других защитных покрытий.
Техническая характеристика
1. Производительность при очистке серого чугуна
по ГОСТ 1412-70 5т/час 10%.
2. Наибольший вес очищенной детали, кг 25
3. Наибольшая объемная диагональ детали, мм 700
4. Наибольшие размеры очищенной детали, мм 400*400*400
5. Объем отсасываемого воздуха, м /час 1100
6. Частота вращения барабана очистного, мин 0,45…2,8
7. Частота вращения барабана отделительного, мин 5,9
8. Число установленных дробеметных барабанов 2
9. Частота вращения рабочего колеса дробеметного
аппарата, мин 2500
10. Производительность барабана при очистке стального литья
и паковок ниже, чем при очистке чугунного.
Производительность 5т/час для чугунного литья деталей простой
конфигурации и средней сложности.

Состав: Два чертежа дробеметного очистительного барабана непрерывного действия формата А1, ВО, спецификация. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Металлургия / Дробеметный очистительный барабан непрерывного действия.

дробеметный очистительный барабан\Дроб_очист_бараБ_СПЕЦ.cdw
дробеметный очистительный барабан\Очистит_бараб_А1.cdw
дробеметный очистительный барабан\Очистит_бараб_А1_1.cdw
дробеметный очистительный барабан
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

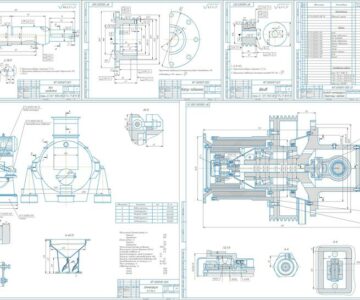

Фрагмент
