8-ми гнёздная литьевая форма для термопластавтомата

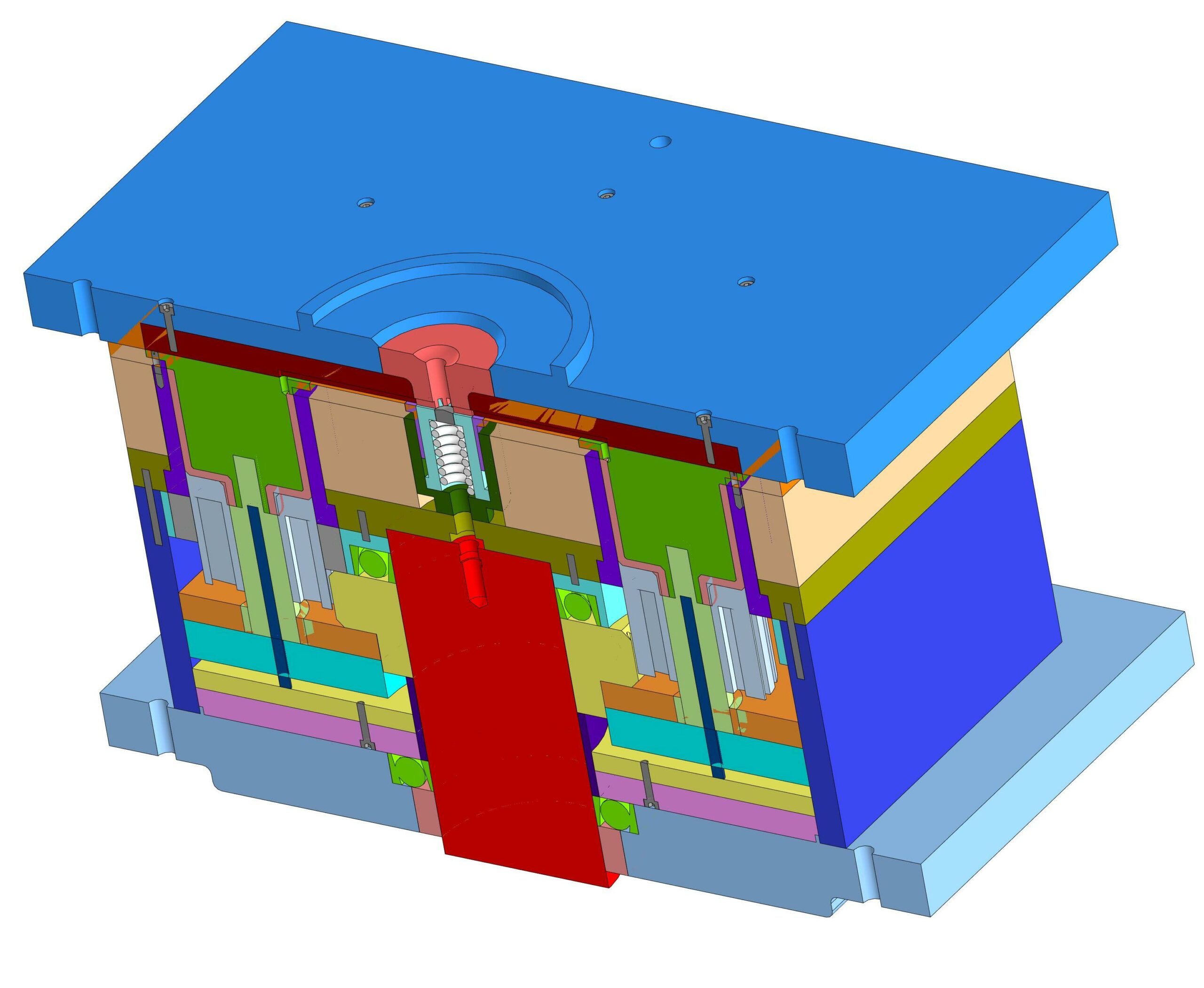

8-ми гнёздная литьевая форма для термопластавтомата. Прототип - восьмигнёздная форма для изготовления резьбовых крышек аккумуляторов. Меняется форма изготавливаемой детали.
Изделие представляет собой корпус с внешней резьбой.

Состав: 3D сборка, детали

Софт: КОМПАС-3D 19.1 учебная

Файлы:
форма/
форма/20 Плита подвижная.m3d
форма/16 Толкатель.m3d
форма/Сборка форма.a3d
форма/17 Пружина.m3d
форма/25 Плита неподвижная.m3d
форма/2 Формообразующий знак.m3d
форма/5 Плита подвижная.m3d
форма/12 Плита неподвижная.m3d
форма/9 Втулка.m3d
форма/24 Плита подвижная.m3d
форма/10 роликовый подшипник.m3d
форма/11 Литниковая втулка.m3d
форма/18 Втулка.m3d
форма/19 Втулка.m3d
форма/13 Плита неподвижная.m3d
форма/7 Втулка.m3d
форма/14 Резьбовая втулка.m3d
форма/22 Втулка.m3d
форма/15 Формообразующий знак.m3d
форма/32 Штырь.m3d
форма/21 Плита подвижная.m3d
форма/33 Плита подвижная.m3d
форма/4 Плита подвижная.m3d
форма/34 Втулка.m3d
форма/3 Плита подвижная.m3d
форма/8 Втулка.m3d
форма/1 Изделие.m3d
форма/6 зубчатое колесо.m3d
форма/23 Плита подвижная.m3d
форма/26 Корпус.m3d
форма/27 Втулка с внутренней резьбой.m3d
