Автоматизированная ваграночная установка

БНТУ, Литейное производство, машины и технологич литейного производства, дипломный проект на тему:
«Разработка автоматизированной ваграночной установки производительностью 3 тонны в час»
Минск 2014

Объектом разработки является ваграночная установка производительностью 3 тонны в час.
Цель проекта – разработка 3 тонной вагранки закрытого типа с многоступенчатой системой очистки, системой грануляции шлака, выносным копильником и автоматизированной системой загрузки шихты.
В процессе были решены следующие задачи:

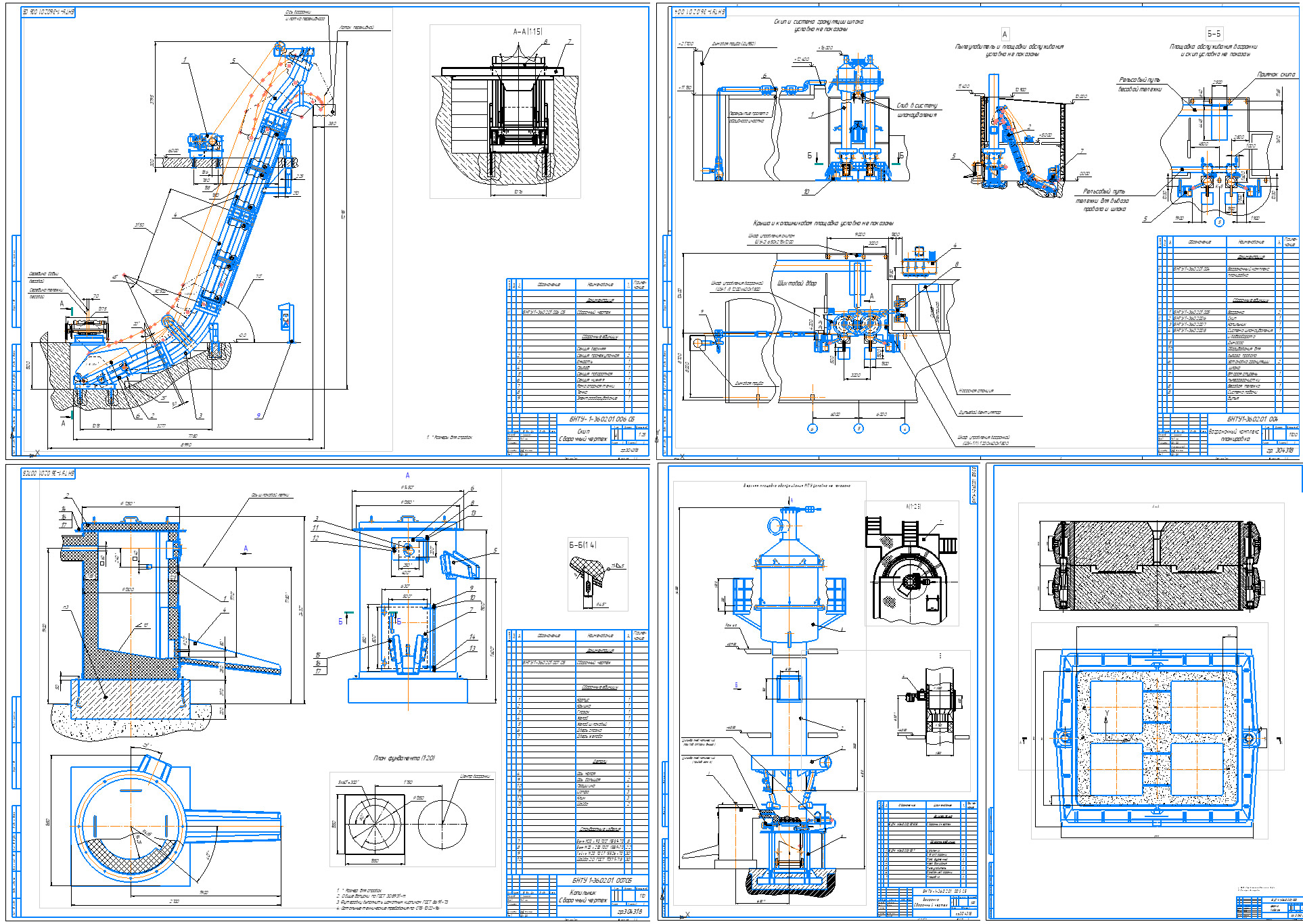

1.Выполнен сравнительный анализ современных ваграночных установок, выполнен расчет основных технических параметров ваграночной установки заданной производительности, разработана технология ведения ваграночной плавки, разработаны планировочные решения для размещения ваграночной установки, разработана конструкторская документация на основные узлы ваграночной установки по следующим позициям - общий вид ваграночной установки (планировка), вагранка производительностью 3 т/час, скип, копильник, система шламоудаления;
2.Разработана технология получения отливки-представителя «Крышка»;
3.Произведён расчёт и технико-экономическое обоснование предлагаемых технических решений;
4. Разработаны мероприятия по охране труда на плавильном участке;
5.Проведено технико-экономическое обоснование предлагаемых проектных решений.
Областью возможного практического применения являются отдельные участки литейных цехов.
Студент-дипломник подтверждает, что приведенный в дипломном проекте расчетно-аналитический материал объективно отражает технологию получения детали «Крышка» из чугуна марки СЧ15, все заимствованные из литературных и других источников теоретические и методологические положения и концепции сопровождаются ссылками на их авторов.

Содержание
Введение 7
1 Вагранки и технология ваграночной плавки 9
1.1Технология ведения плавки в ваграночной установке 9
1.2Коксовые вагранки 16
1.3Газовая и коксогазовая вагранки 29
1.4 Модернизация вагранок и интенсификация процесса плавки 33
1.5 Постановка цели и задач дипломного проекта 42
2.Разработка технического проекта ваграночной установки производительностью 3 т/ч. Расчет основных технических параметров установки 44
2.1 Заданные технические характеристики 44
2.2 Расчет технических и конструктивных параметров вагранки 45
2.3 Состав ваграночной установки. Технические характеристики. 48
2.4 Планировочные решения 51
2.5 Выбор оборудования для узла дожигания и системы аспирации 53
2.6 Описание работы КИПиА 57
3 Технологическая часть 59
3.1 Характеристика литой детали-представителя 59
3.2 Формообразование и смесеприготовление 60
3.3 Выбор положения отливки в форме и плоскости разъема 70
3.4 Определение класса размерной точности, припусков на механическую обработку, литейных уклонов 72
3.5 Расчет и построение литниковой системы 73
3.6 Расчет шихты для ваграночной плавки 78
3.7 Финишные операции 85
3.8 Возможные дефекты отливки и методы их предотвращения 86
3.9 Контроль качества и правила приемки 88
4. Охрана труда 90
4.1 Общие требования к конструкции оборудования, защитным устройствам,предохранительным и блокирующим устройствам, органам управления, системам сигнализации 90
4.2 Производственное освещение, вентиляция, отопление. 94
4.3 Шум и вибрация 98
4.4 Электробезопасность 99
4.5 Требования безопасности к технологическому процессу и конструкции оборудования 99
4.6 Пожарная профилактика 101
4.7 Расчет искусственного освещения плавильного участка 102
5.Расчет затрат и срок окупаемости проекта (экономическая часть) 107
5.1 Определение годовой программы выпуска продукции, выбор базового варианта, для экономического обоснования примененных решений 107
5.2 Расчет величины инвестиций в основной капитал 108
5.3 Расчет материальных затрат и себестоимости продукции 111
5.4 Определение чистой прибыли и срока возврата инвестиций 113
Заключение 115
Список использованных источников 117
