Барабан галтовочный

Барабан галтовочный для механической обработки литых деталей в литейном цехе

1. Назначение - очистка средних и мелких отливок.
2. Объем загрузки, м 0,8
3. Наибольшая масса загрузки, кг 1800
4. Размеры полости барабана, мм
4.1. Диаметр 900
4.2. Длина 1400
5. Размеры загрузочного люка, мм
5.1. Длина 1250
5.2. Ширина 570
6. Частота вращения барабана, об/мин 30
7. Привод мотор-редуктор МЦЧ-160М-50-30-51-1-2-Ц-У2
7.1 Передаточное число 50
7.2. Частота вращения электродвигателя, об/мин 1500
7.3. Мощность электродвигателя, кВт 7,4

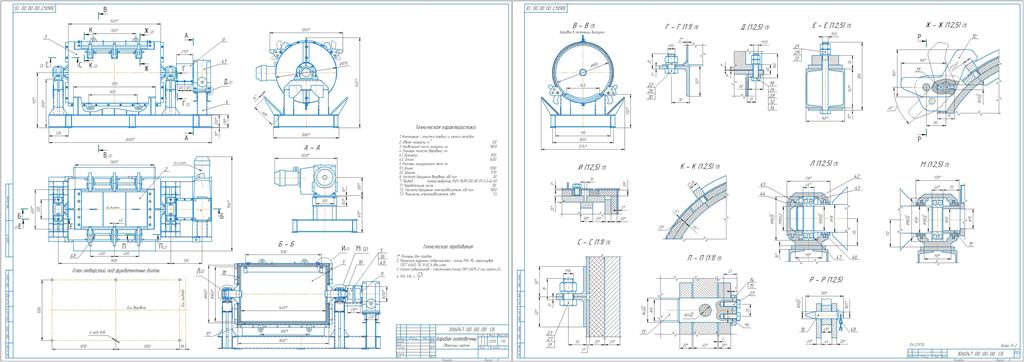

Состав: Сборочный чертёж, спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:
урыЄютър/306047ёс(срЁрсрэ урыЄютюўэ√щ)└.cdw
урыЄютър/306047ёя(срЁрсрэ урыЄютюўэ√щ)└.spw
урыЄютър/306047ёс(срЁрсрэ урыЄютюўэ√щ)└(1).jpg
