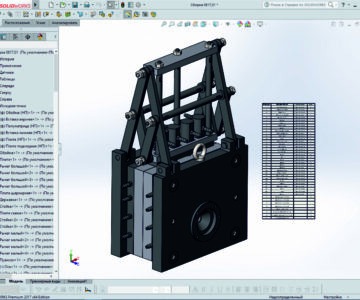

Блок универсальный 1007-4030

Блок универсальный 1007-4030 предназначен для размещения на нём пакетов для изготовления изделий из пластмасс группы "Д" методом литья под давлением. Максимальная высота пакета 95 мм. Блок предназначен для установки на литьевые машины Д3127-63, ДА3127-63, Д3328-63, ДБ3328-63, Д3231-125, ДБ3231-125.

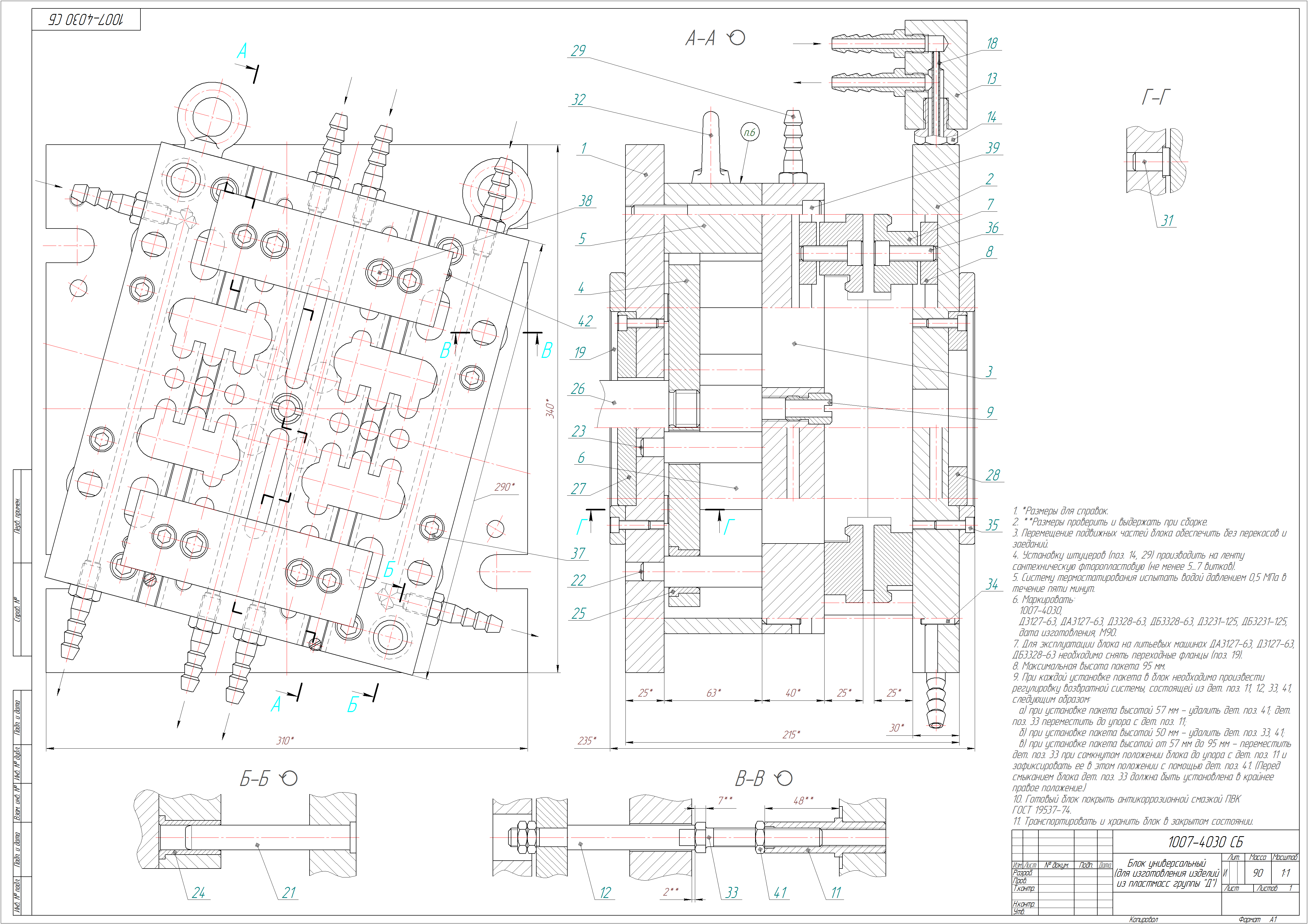

Состав: Сборочный чертёж, спецификация, деталировка Язык документа

Софт: КОМПАС-3D 14.2

Файлы:
Блок универсальный 1007-4030/
Блок универсальный 1007-4030/1007-4030 - Блок универсальный.spw
Блок универсальный 1007-4030/1007-4030 СБ - Блок универсальный.cdw
Блок универсальный 1007-4030/1007-4030.001 - Плита.cdw
Блок универсальный 1007-4030/1007-4030.002 - Плита.cdw
Блок универсальный 1007-4030/1007-4030.003 - Плита опорная.cdw
Блок универсальный 1007-4030/1007-4030.004 - Плита опорная.cdw
Блок универсальный 1007-4030/1007-4030.005 - Брус опорный.cdw
Блок универсальный 1007-4030/1007-4030.006 - Брус опорный.cdw
Блок универсальный 1007-4030/1007-4030.007 - Прихват.cdw
Блок универсальный 1007-4030/1007-4030.008 - Сухарь.cdw
Блок универсальный 1007-4030/1007-4030.009 - Втулка центрирующая.cdw
Блок универсальный 1007-4030/1007-4030.011 - Втулка ступенчатая.cdw
Блок универсальный 1007-4030/1007-4030.012 - Толкатель.cdw
Блок универсальный 1007-4030/1007-4030.013 - Коллектор.cdw
Блок универсальный 1007-4030/1007-4030.014 - Штуцер.cdw
Блок универсальный 1007-4030/1007-4030.015 - Патрубок.cdw
Блок универсальный 1007-4030/1007-4030.019 - Фланец переходной.cdw
