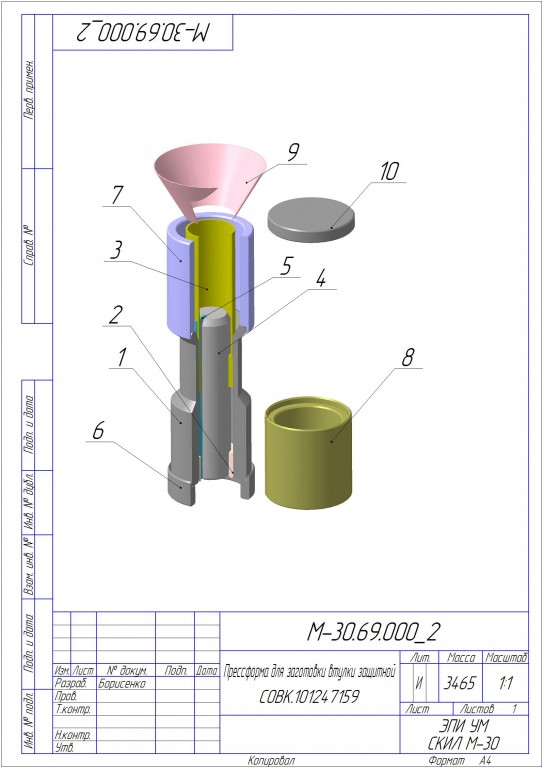

Чертёж прессформы для заготовки втулки со шпоночным пазом

236

1862

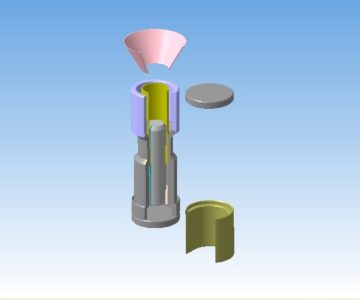

3D модель Чертёж прессформы для заготовки втулки со шпоночным пазом

Чертёж заготовки втулки защитной для подшипника скольжения из твёрдых сплавов, применяемого в глубинных погружных электронасосах при перекачке сырой нефти или иной жидкости, содержащей до 30 процентов абразивных частиц (песка). Особенность данной конструкции - шпоночный паз формируется при прессовании и не требует дополнительной обработки после спекания.

3D Модели Пресс-форма

Автор

Николай Борисенко

Дата

15.06.2014

Язык

Русский

Состав

Сборочный чертёж, Спецификация, деталировка, 3D Сборка

Софт

КОМПАС-3D 12 Как открыть?

Содержимое архива

Для публикации в Компасе 12
- 3_Пуансон верхний _ М-30.003_2.cdw
- Прессовка втулки защитной.cdw
- 6_8_Кольца _ М-30.69.007-008_2.cdw
- 5_Шпонка _ М-30.69.005_2.cdw
- 1_Матрица _ М-30.69.001_2.cdw
- Заготовка втулки защитной _ М-30.69.000_21.cdw
- 10_Пята _МV-30.00.010_2.cdw
- Спецификация_69.spw
- 4_Игла _ М-30.004_2_1.cdw
- Модель
  - Шпонка.m3d
  - Кольцо дистанционное верхнее.m3d
  - Пята.m3d
  - Пуансон верхний.m3d
  - Воронка.m3d
  - Матрица.m3d
  - Сборка.a3d
  - Прессовка втулки защитной.m3d
  - Заготовка втулки защитной_3.m3d
  - Кольцо дистанционное нижнее.m3d
  - Кольцо распрессовочное.m3d
  - Пуансон нижний.m3d
  - Игла.m3d
- 2_Пуансон нижний _ М-30.69.002_2.cdw
- 0_Сборка_2.cdw
