Фиксатор угловой колонки в комплекте с колонкой для пресс-форм.
Фиксатор угловой колонки в комплекте с колонкой для пресс-форм.

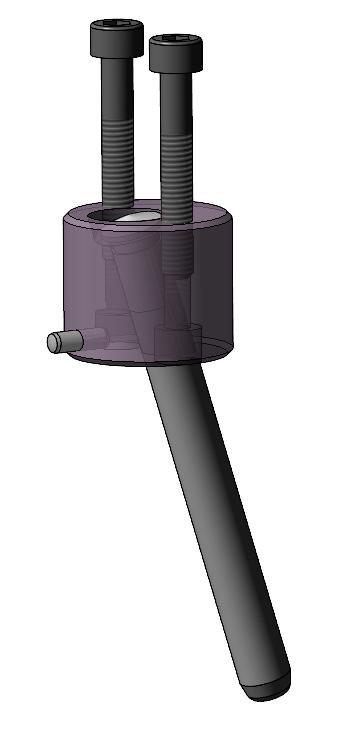

Параметрические 3D Модели фиксатора и колонки. Исполнены в одном файле, также имеется исполнение детали (Модель99) гнезда для булевой операции в плите пресс-формы под формирование посадочного места фиксатора и винтов крепления. Винты имеют два варианта крепления: снизу через фиксатор к плите или сверху через плиту. Угловая колонка имеет два варианта исполнения - с плоской опорной поверхностью или конусообразной. Модели деталей нормализованы и взяты мной из каталога FCPK.
В работу добавлена технологическая сборка колонки и в ней имеются параметрическая автономная (непривязанная к библиотеке компаса) модель винтов. Рекомендую пересохранить в файл и использовать в других работах. Винты М8; 10; 12 и 16 – уже с заданными параметрами.
Состав: Параметрические 3D Модели фиксатора и колонки.
Софт: КОМПАС-3D 20
