Индукционная тигельная электропечь ИЧТ-16

Донбасская государственная машиностроительная академия. Кафедра ТОЛП
Курсовой проект на тему Расчет Индукционной тигельной печи 16 тонн

Индукционная тигельная печь (ИТП), которую иначе называют индукционной печью без сердечника, представляет собой плавильный тигель, обычно цилиндрической формы, выполненный из огнеупорного материала и помещённый в полость индуктора, подключенного к источнику переменного тока. Металлическая шихта загружается в тигель, и, поглощая электромагнитную энергию, плавится. В данной работе выполняется расчёт тигельной индукционной печи для плавки чугуна, ёмкостью – 16т.
Курсовой проект содержит записку с расчетами, чертежи печи А1, содержание

Введение 5
1 литературный обзор 6
1.1 индукционная тигельная печь 6
2 описание конструкции и работы печи 9
2.1 конструкция печи 9
3 технология плавки 14
4 расчет индукционной тигельной печи – ичт – 16 15
4.1 расчет тигля 16
4.2 электрический расчёт 26
4.3 расчёт магнитопровода 35
4.4 энергетический баланс установки 37
5 список литературы 39

1. Активная мощность, потребляемая от сети, кВт . . . . . . . . . . .1243.9
2. Температура перегрева, К . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1673
3. Частота тока питающей сети, Гц . . . . . . . . . . . . . . . . . . . . . . .50
4. Удельная мощность печи, Вт/кг . . . . . . . . . . . . . . . . . . . . . . . .67,24
5. Активная мощность индуктора, кВт . . . . . . . . . . . . . . . . . . . . .876,57
6. Габаритные размеры (в плане), мм . . . . . . . . . . . . . . . . . . . . . . .4225x3810
7. Емкость печи, кг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16000
8. КПД печи,% . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

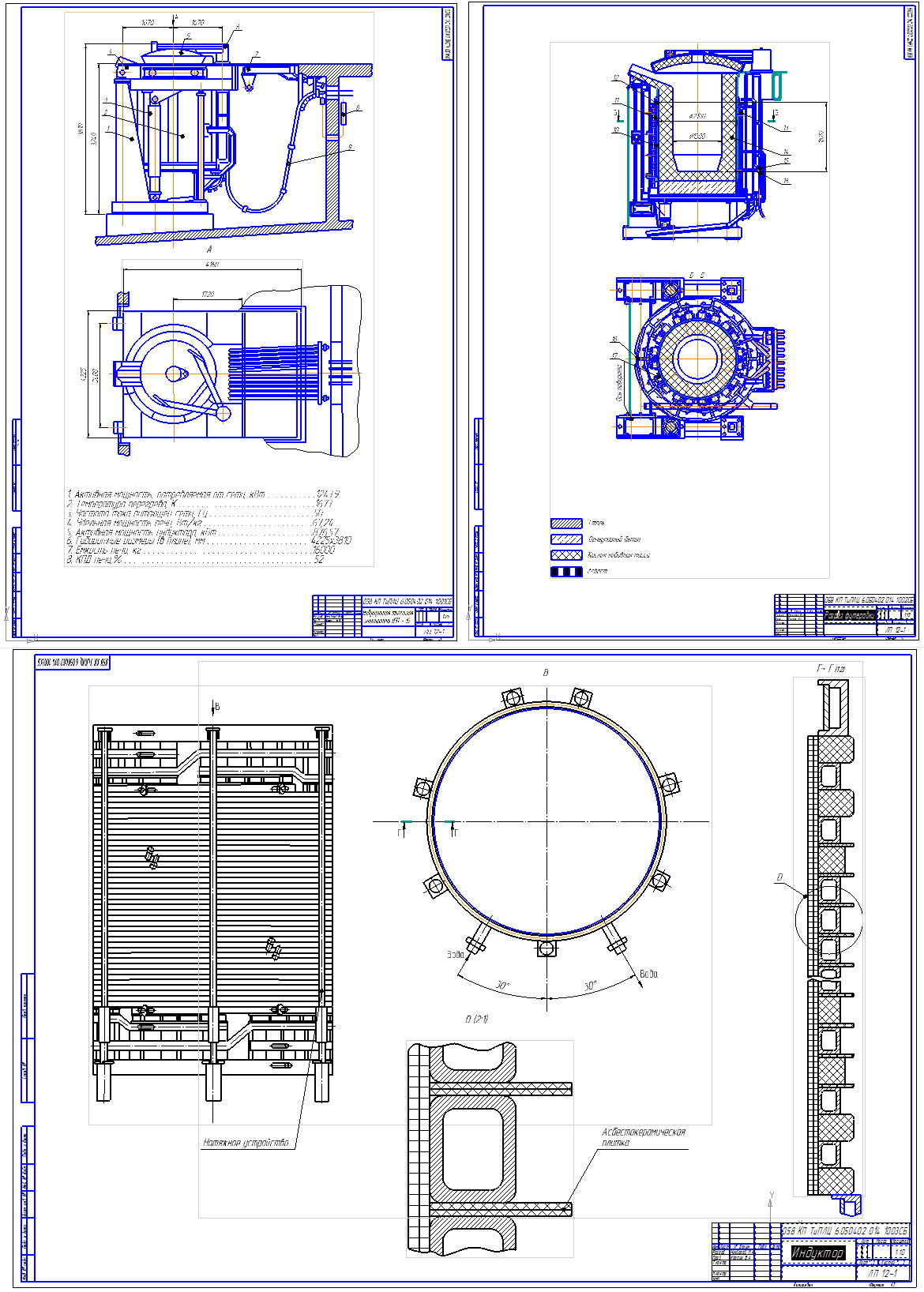

Состав: ПЗ, Вид общий (ВО), Разрез футеровки, Индуктор Язык документа

Софт: КОМПАС-3D V14

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Индукционная тигельная электропечь ИЧТ-16

Просмотр файлов
Записка ИЧТ 16.docx
индуктор.cdw
Индукционная тигельная печь ИЧТ-16 Сборочный чертеж _ 058 КП ТиПЛЦ 6.050402 014 1001СБ.spw
Индукционная тигельная печь ИЧТ-16 Сборочный чертеж _ 058 КП ТиПЛЦ 6.050402 014 1001СБ.spw
общий вид.cdw
Содержание.docx
тигель.cdw
