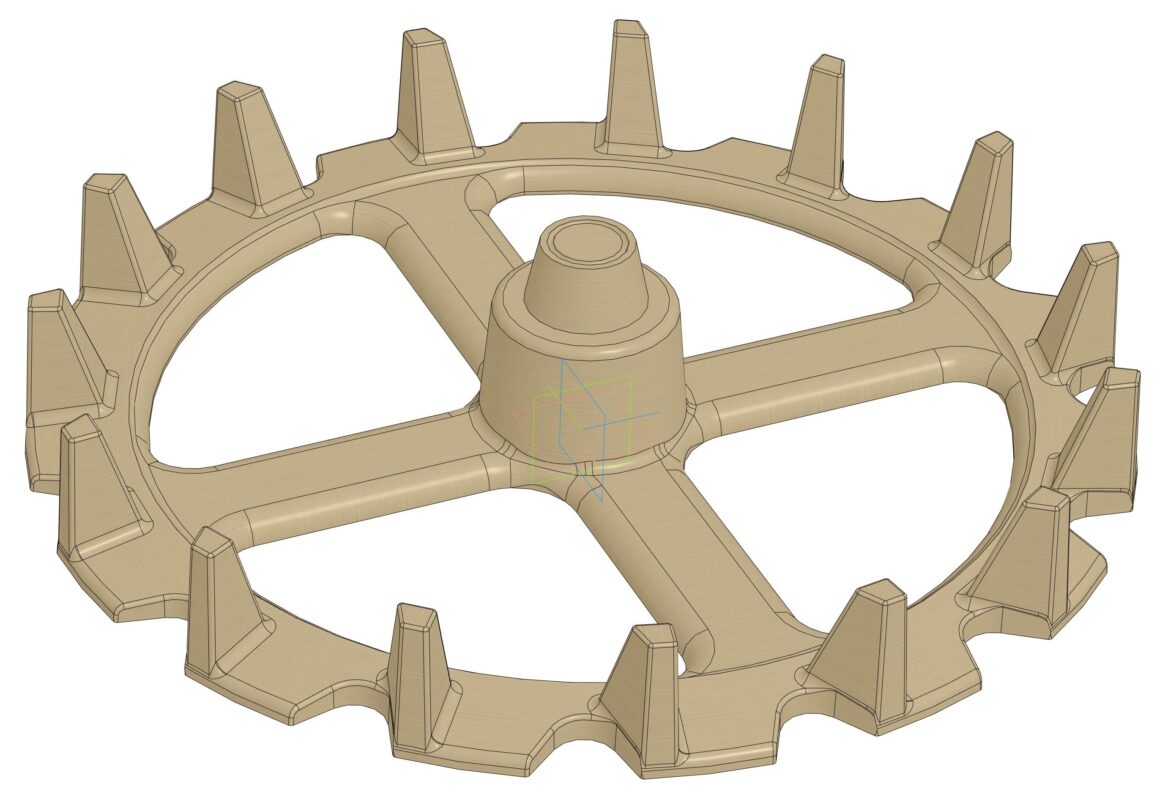

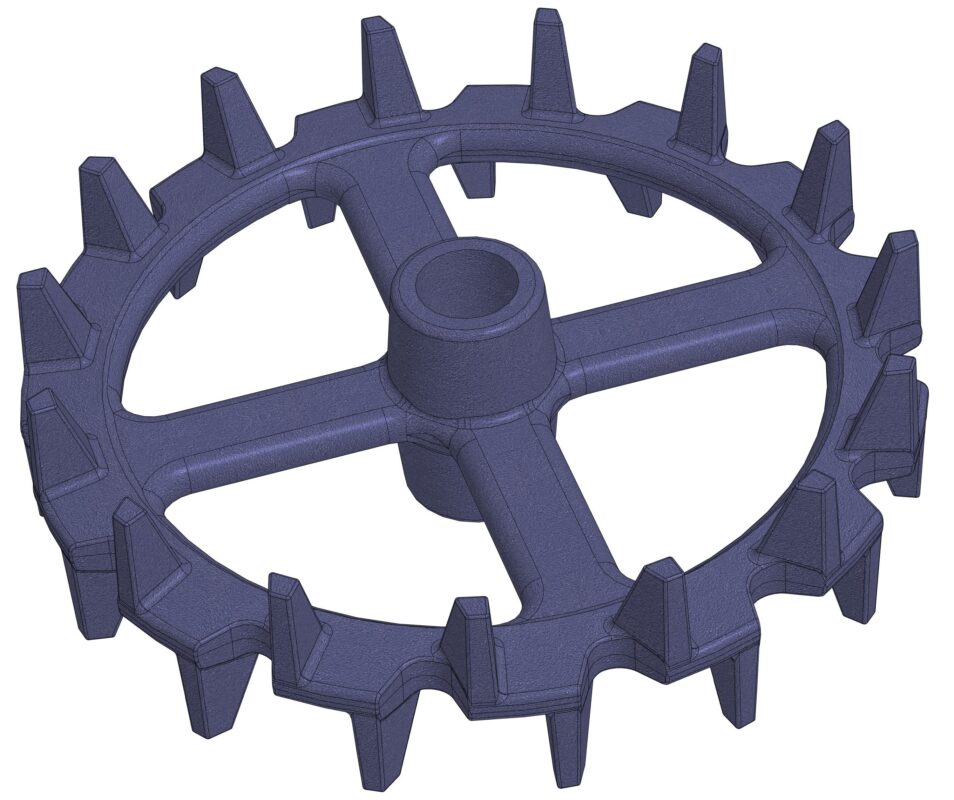

Кольцо кольчато-шпоровое – ККШ диаметром 510 мм. на 15 зубьев из СЧ для сельхозтехники.

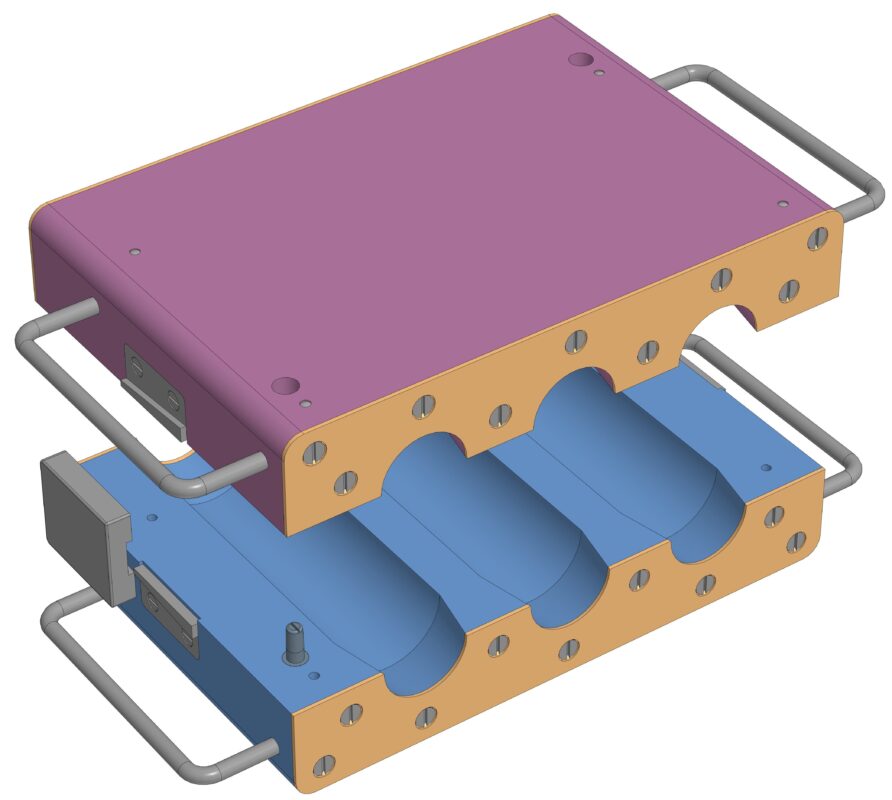

В состав работы входит: 1) Модель отливки изделия, модели (верх, низ) для размещения в стержневых ящиках под ХТС (в моём портфолио имеется параметрический стержневой ящик). 2) Стержневой ящик для знака под ступичное отверстие колеса, параметрические детали, входящие в сборку стержневого ящика. 3) А также технологическая сборка оснастки ХТС и чертёж отливки.
