Пакет 0601-4159 к блоку 27.0604-0009

Пакет 0601-4159 предназначен для установки в универсальный блок 27.0604-0009 и получения детали "Втулка ШСС-80 00.008" методом литья под давлением.

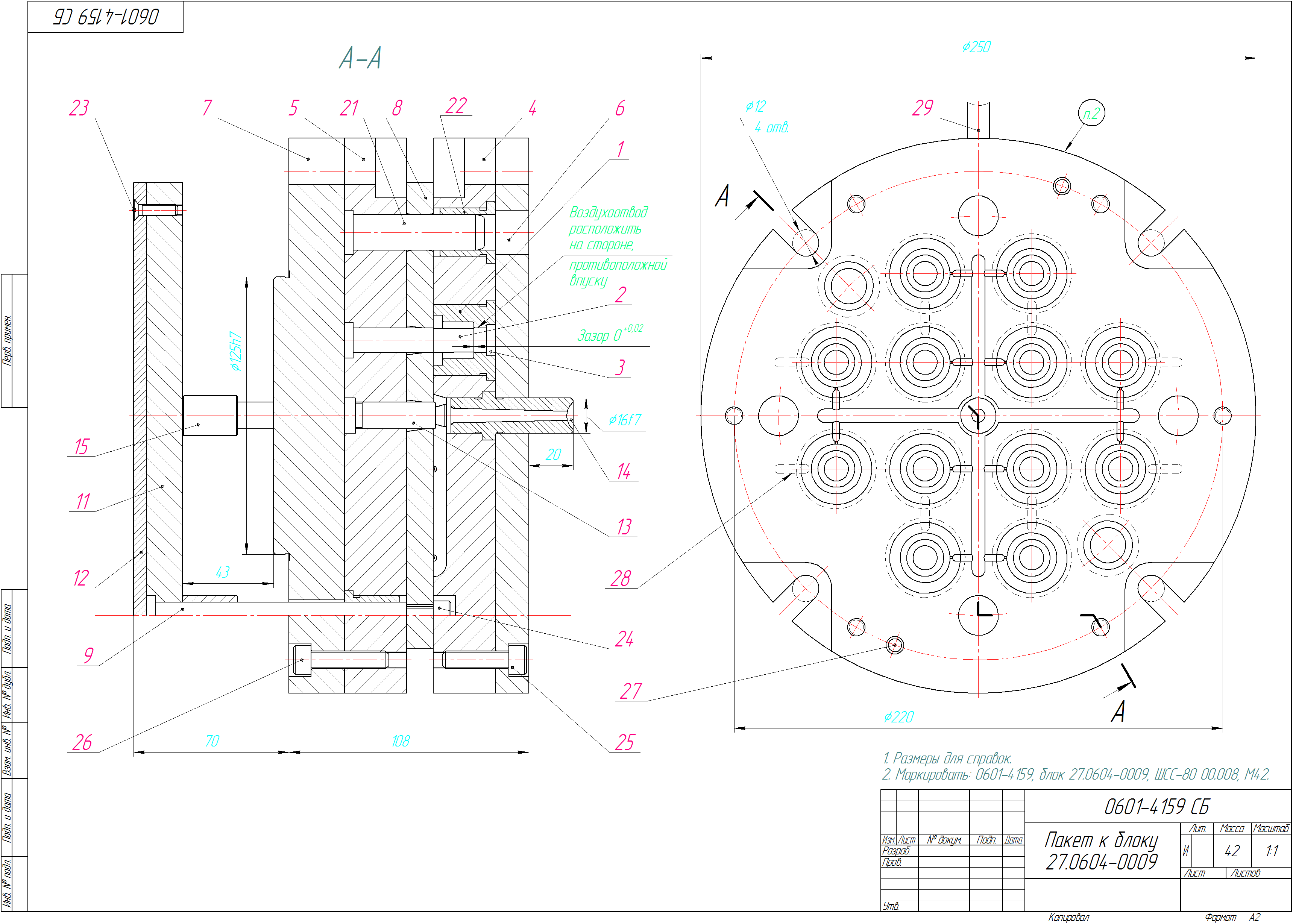

Состав: Сборочный чертеж, спецификация, деталировка

Софт: КОМПАС-3D 14.2

Файлы:

0601-4159/

0601-4159/0601-4159.007 - Плита.cdw

0601-4159/0601-4159 СБ - Пакет к блоку 27.0604-0009 - 2.cdw

0601-4159/0601-4159.002 - Знак.cdw

0601-4159/0601-4159.012 - Плита подкладная.cdw

0601-4159/0601-4159.006 - Плита.cdw

0601-4159/0601-4159.009 - Колонка возврата.cdw

0601-4159/0601-4159 - Пакет к блоку 27.0604-0009.spw

0601-4159/0601-4159.014 - Втулка литниковая.cdw

0601-4159/0601-4159.003 - Знак.cdw

0601-4159/0601-4159.013 - Знак-зацеп.cdw

0601-4159/0601-4159.008 - Плита сталкивающая.cdw

0601-4159/0601-4159.015 - Втулка-ограничитель.cdw

0601-4159/0601-4159 СБ - Пакет к блоку 27.0604-0009 - 1.cdw

0601-4159/0601-4159.011 - Плита.cdw

0601-4159/0601-4159.005 - Обойма.cdw

0601-4159/0601-4159.004 - Обойма.cdw

0601-4159/0601-4159.001 - Матрица.cdw
