Параметрическая модель индукционной катушки для нагрева пресс-форм по реактопластам на 36в.
Индукционная катушка для нагрева пресс-форм по реактопластам прямого прессования на 36 вольт, размещается в нижней и верхней плитах обогрева пресс-формы.

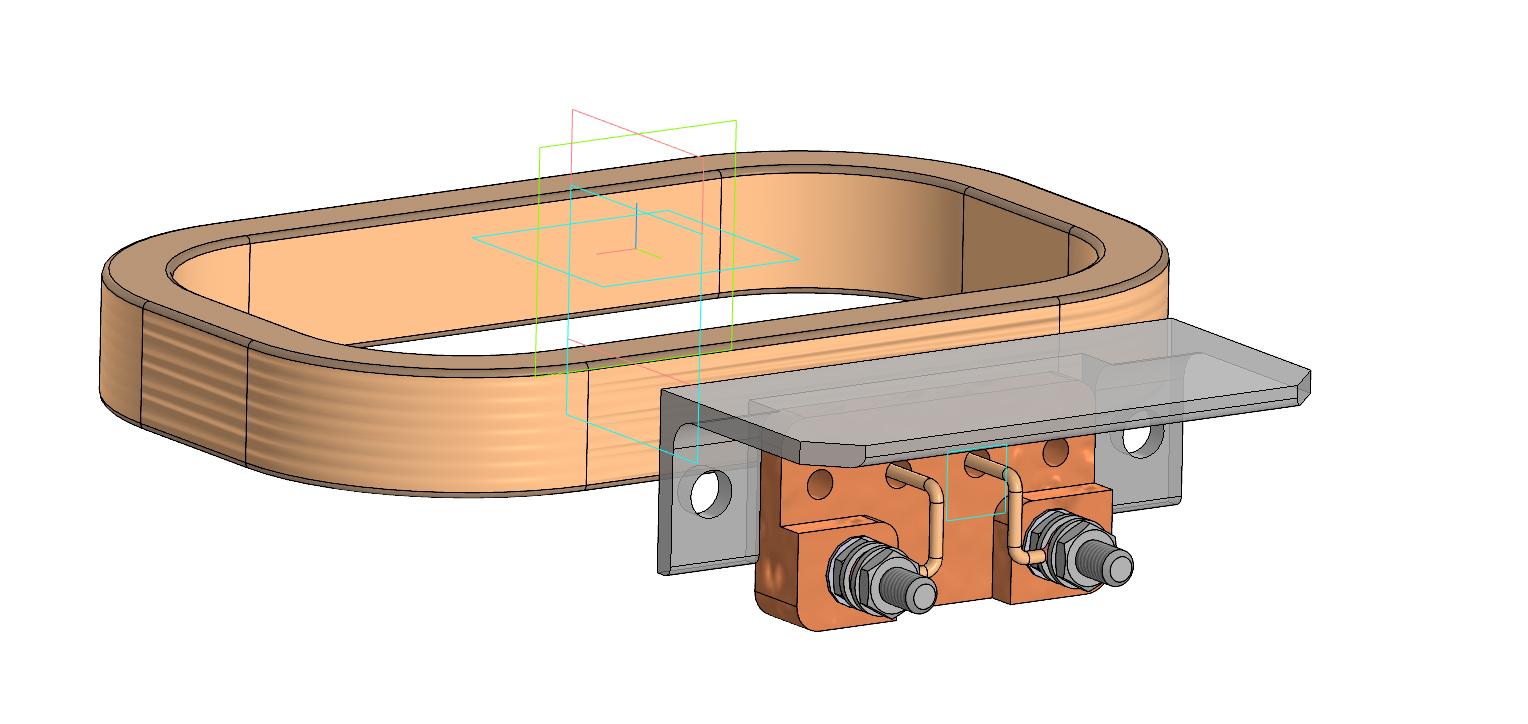

Катушка выполнена одной моделью с табличными параметрами (90 шт.), подключаемая через таблицу переменных к модели. Параметры рассчитаны как по габаритам, так и по весу обогреваемых частей пресс-формы (нижней и верхней). Только нужно выбрать подходящий по размерам и по массе (вес берётся из МЦХ уже полностью собранной модели) нужный типоразмер, и перестроиться. Можно так же разместить непосредственно в сборку пресс-формы (имеется модель примера) файл «Сборка индукционной катушки.a3d», в состав которой входит: планка соединительная и крышка планки. Параметры компонента индукционной катушки можно поменять непосредственно в сборке через таблицу переменных. В работу входит ещё модель оправки для намотки катушки с подробной инструкцией, прописанной в тех. требовании. В тех. требованиях сборки индукционной катушки прописана инструкция и применяемые материалы для заливки компаундом индукционной катушки в плиту.
Также есть переменные на смещение выводов провода по горизонтальной (верх/низ) и вертикальной (влево/вправо) плоскостей относительно от осей катушки.
Характеристики катушек уже давно рассчитаны, проверены и неоднократно использовались/используются на производстве.
Состав: Параметрические 3D Модели и сборки.
Софт: КОМПАС-3D 20
